附件设计说明：有
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：5598平方米
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
参考图纸：12张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统
-
消防设计：室内消火栓系统
-
供水设备：高位水箱,水泵站,水池
-
供水方式：市政供水,高位水箱供水
-
供水分区：无
-
排水体制：污废合流
-
排水技术：重力排水
-
大样节点：水箱,卫生间,集水坑
-
项目所在地：广东
附件详情
-
设计说明
-
负一层平面图
-
地下室集水井排水示意图
-
一层平面图
-
二层平面图
-
三层平面图
-
四层平面图
-
五层平面图
-
六层平面图
-
构架平面图
-
屋顶平面图
-
卫生间给排水详图
-
卫生间给排水系统详图
-
消防专用水箱配管详图
-
给水、排水系统图
-
室内消火栓给水系统图
附件详情
该项目位于广东，中学科研信息教学楼建筑面积5598平米，地上5147平米，地下851平米，地上6层，地下1层，框架结构，建筑高度22平米。
设计范围：室内给水排水及消防设计。
，共12张图。

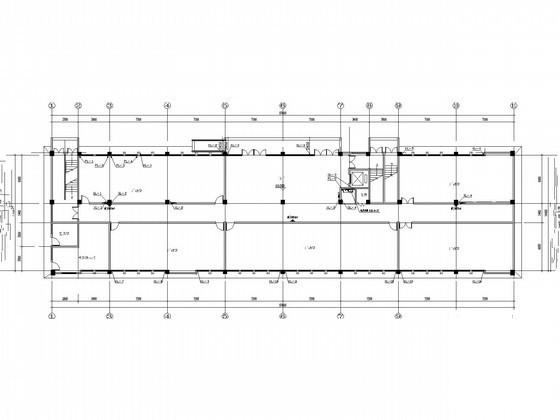

第 1 张图

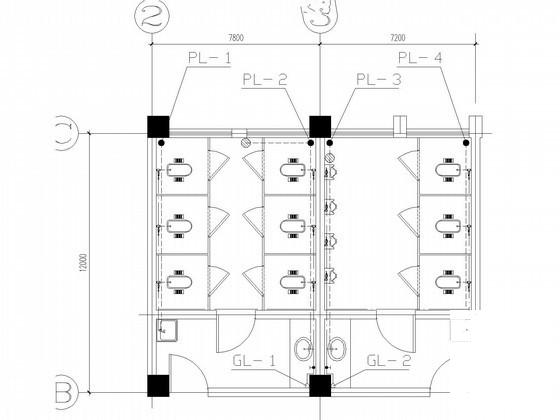

第 2 张图

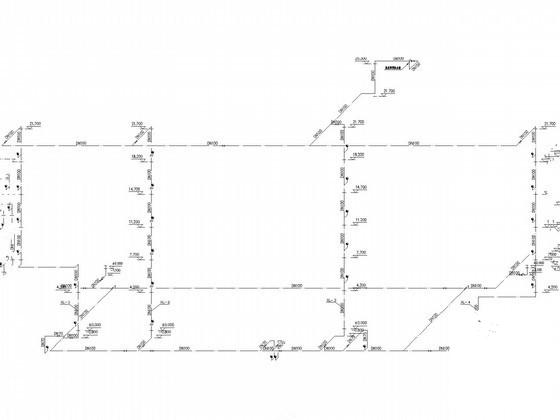

第 3 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
