[CAD]中学游泳池给排水施工图纸（水处理恒温恒湿、循环水处理）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 资料目录
• 设计总说明
• 游泳池净化系统工程设计说明
• 游泳池循环水处理、加热恒温系统设计说明
• 游泳池循环水处理系统施工说明
• 除湿通风系统
• 泳池水处理恒温系统
• -4.200标高平面图
• 一层平面图
• 游泳池水处理恒温恒湿系统工艺流程图
• 游泳池循环管网 平面布置图
• 游泳池附件定位尺寸图
• 游泳池土建预埋定位尺寸图
• 游泳池屋面橡胶太阳能平面布置图
• 负一层游泳池设备机房平面布置图
• 游泳池室外空气源热泵平面布置图
• 游泳池循环给水管、排水管系统图
• 游泳池溢流管网系统图
• 游泳池吸污管网系统图
• 游泳池池边排水管网系统图
• 游泳池附件安装大样图
• 负一层游泳池设备机房平面定位图
• 室外空气源热泵平面定位图
• 负一层游泳池设备基础平面布置图
• 负一层均衡水箱侧视图

附件详情

该项目位于云南，为知名中学游泳馆游泳池水处理恒温恒湿设备安装工程。游泳池水处理加热恒温系统。游泳池循环水处理采用板框式硅藻土过滤机组进行过滤，出水水质稳定，过滤精度高。操作管理方便。加热系统采用空气源热泵+太阳能加热系统。
设计内容：游泳池循环水处理系统、游泳池竞赛附件、游泳池水加热恒温系统、消毒系统、给排水系统等，游泳馆室内游泳池水净化处理和池水加热系统。
，共27张图纸。

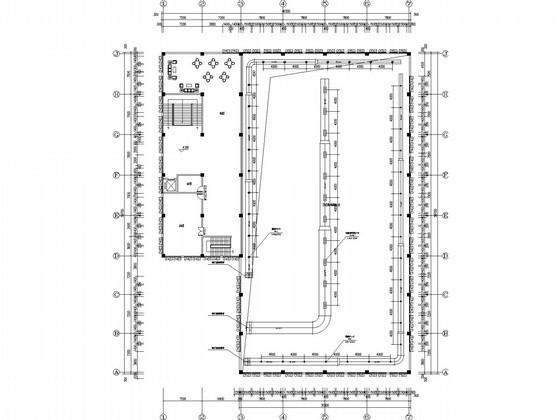

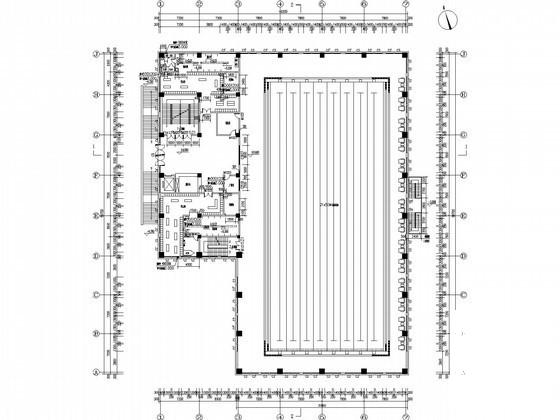

二层平面图

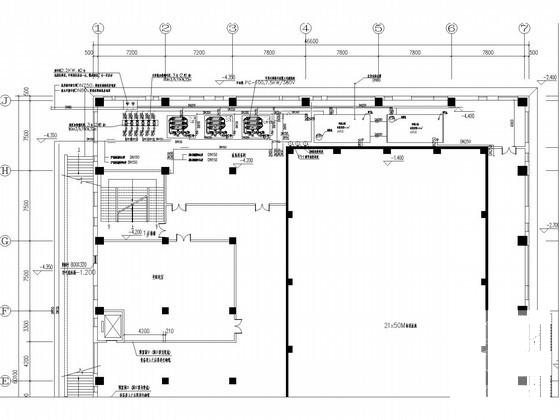

负一层游泳池设备机房平面布置图

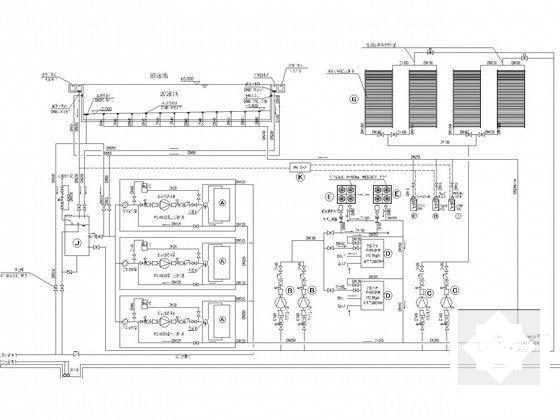

游泳池水处理恒温恒湿系统工艺流程图

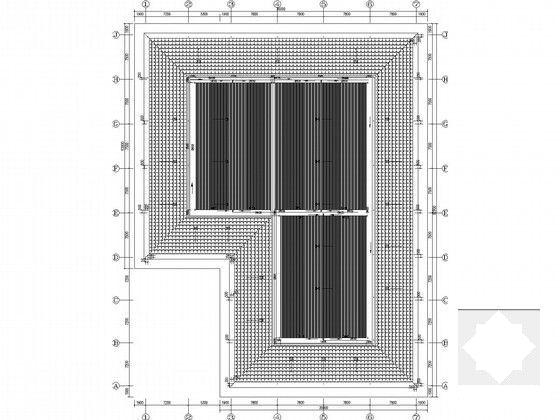

游泳池屋面橡胶太阳能平面布置图

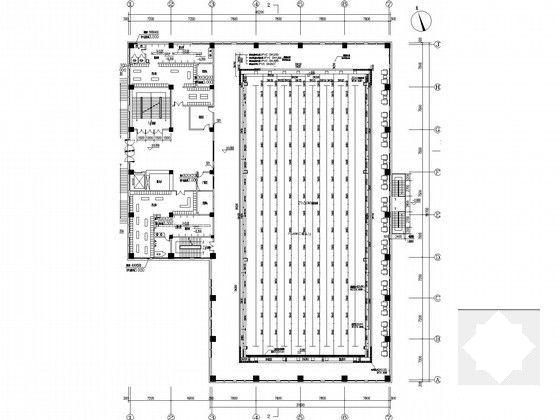

游泳池循环管网平面布置图
