资料带电梯单跨33.7米钢箱梁人行天桥图纸，共计45张CAD图纸，，附计算书、管线迁改设计、电梯电气设计。节点清晰，同类工程设计可参考。
项目概要
人行天桥采用为单跨33.7米简支钢箱梁，桥梁全长35.8米，梁高1.3米，桥面全宽4.2米，设置1.5％的纵坡及1.0％的横坡；梯道全宽2.7米。天桥主梁、梯道梁均为钢结构，由钢板焊接组合而成，上部结构为等截面钢箱梁。天桥梁高为1.3m，箱梁顶宽4.2m，底宽1.8m，跨中设预拱度值为55mm，整段钢箱梁预拱度采用圆弧线进行拟合。梯道梁高0.3m，宽0.8m，踢踏步采用预制混凝土梯道板。天桥箱梁顶板、底板、腹板和墩顶加密横隔板及其余部位均采用Q355C钢。钢梯道及平台的顶底板和腹板均采用Q355C钢。主墩结构为钢筋混凝土花瓶墩，顶部宽度为1.8m，根部宽度1.2m，厚0.8m，梯道墩结构为钢筋混凝土矩形墩，尺寸为0.6×0.6m。基础均采用桩基础。
设计依据规范
《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362 -2018）
《钢结构设计规范》（GB 50017-2017）
《低合金高强度结构钢》（GB/T 1591－2018）
《城市道路人行过街设施设计标准》（DBJ50/T-278-2018）
资料内容目录
一、人行天桥施工图设计
设计说明
书、工程数量表、平面图布置图、钢箱梁构造图、花瓶桥墩构造图、主墩柱钢筋图、主墩桩基钢筋图、梯道墩柱设计图、梯道墩柱桩基钢筋图、梯脚一般构造图、梯道板普通钢筋图、桥面铺装排水设计图、栏杆图、防撞路缘石大样图、桩基护壁构造图、电梯平面图、电梯基坑构造图、电梯井道构造图、管线设计、电梯
设计说明
及电气设计图。
二、人行天桥计算书

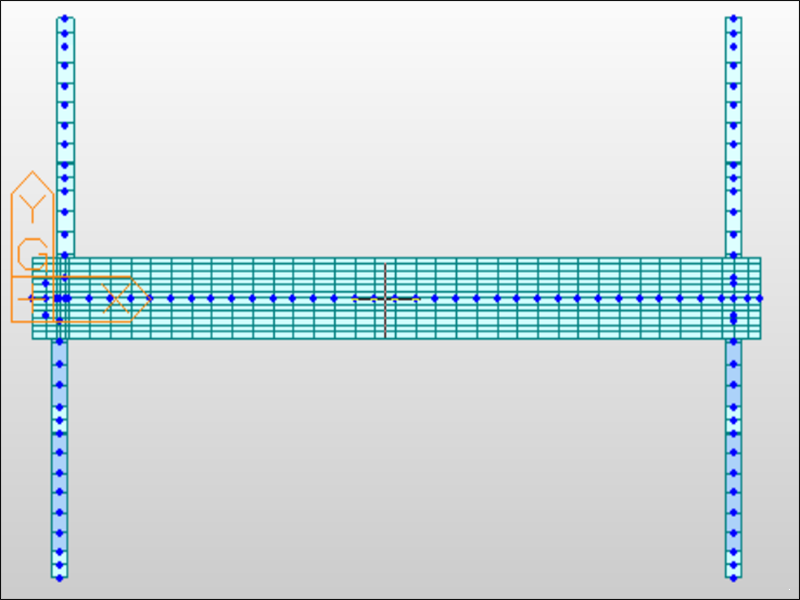

第一部分 上部结构计算
1 纵向计算
1.1 基该资料资料
1.2 计算的基本假定
1.3 采用的规范和计算程序
1.4 主梁验算
2 抗倾覆验算
第二部分 下部结构计算
3 桥墩验算
4电梯结构计算
5结论
