水岸融合提升改造项目沿线道路绿化图纸cad平面图

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：二级
• 车道数：四车道
• 设计时速：40
• 干线：是
• 位置：重庆

该附件为： 水岸融合提升改造项目沿线道路绿化图纸 ，格式为DWG，可下载参考。

一、项目概要：

1. xx各园区道路路网形成，需进行行道树方案设计后，栽植行道树完善道路景观。
2. 道路行道树概况：所涉及行道树栽植总长度为5684m,主干道包括：xx大道(栽植18-20cm香樟248株）、xx路(栽植18-20cm香樟185株）。次干道包括xx路下段(栽植15-16cm香樟264株）、xx路(栽植15-16cm香樟680株）、xx路(栽植16-18cm法国梧桐236株）、xx路(栽植16-18cm天竺桂208株）。支路包括xx路(栽植15-16cm广玉兰132株）。

二、设计依据：

1. 《城市绿地设计规范》 GB52420-2007(2016版)
2. 《城市道路绿化规划与设计规范》 CJJ75-97
3. 《城市居住区规划设计规范》 GB50180-20184.
4. 《园林绿化工程施工及验收规范》CJJ/T 82-2012
5. 《风景园林基本术语标准》 CJJ/T 91-2017

三、相关图片：

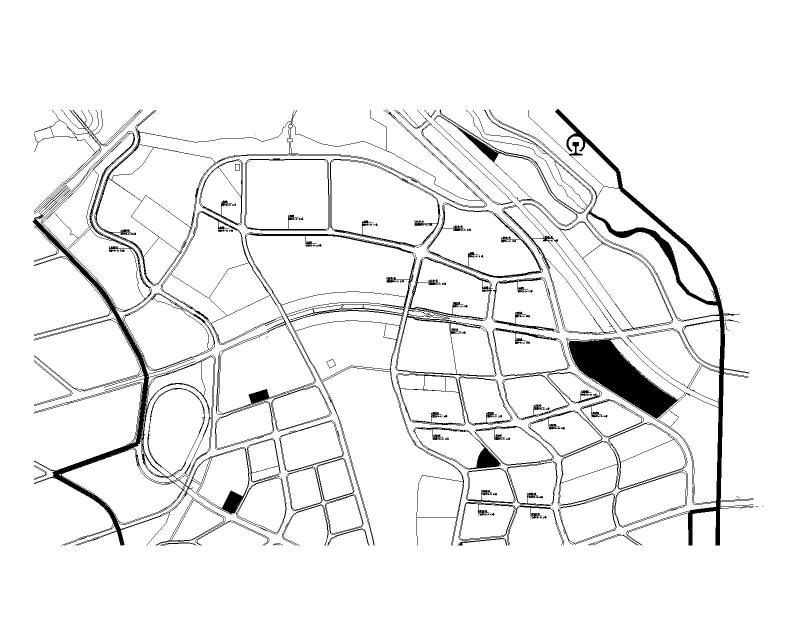

道路绿化总平面图

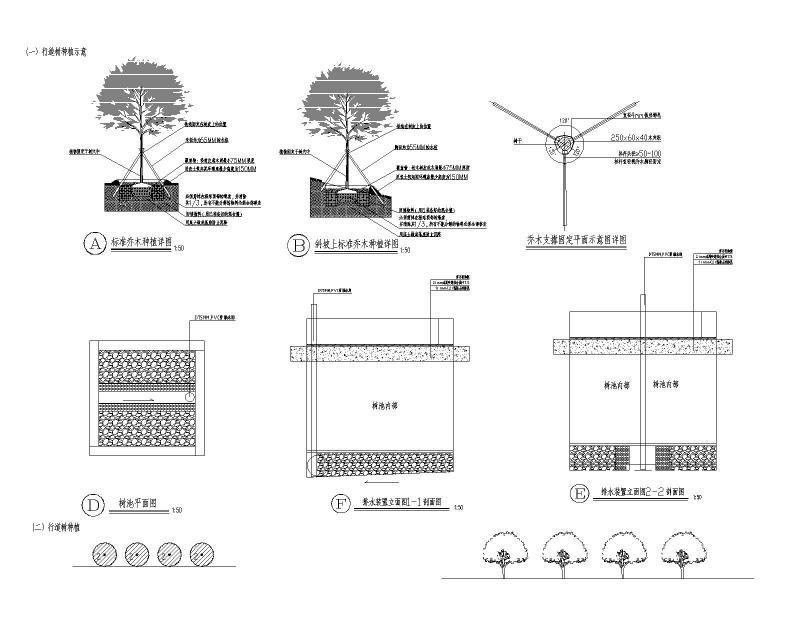

植物种植示意图

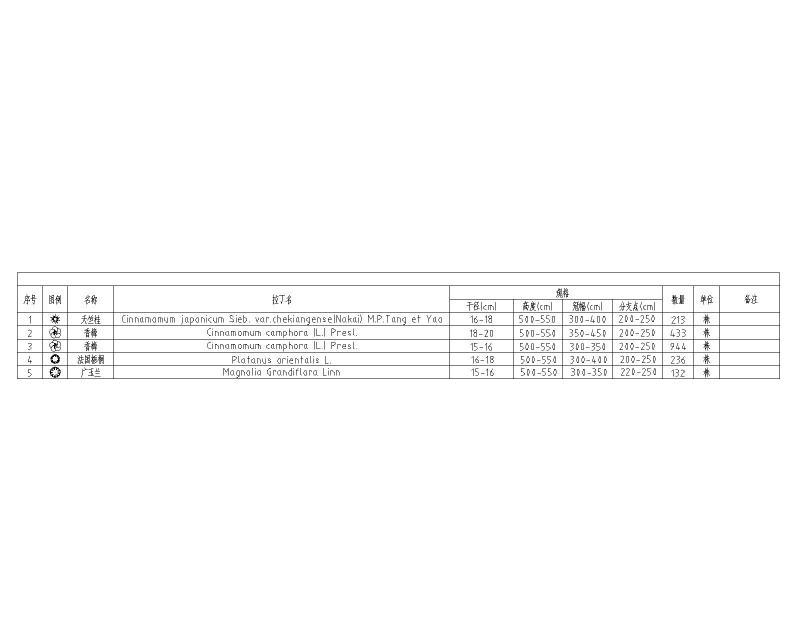

种植植物统计表

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
