小区微改造项目给排水施工图纸cad平面图

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 项目所在地：广东

1、项目概要：该项目为 广东省小区微改造项目 给排水施工图 2020 ；其排水管道年久失修，淤积严重。因而该资料内容包括清疏和维修化粪池及排污卧管、局部新建空调冷凝水管、更换老旧破损雨水立管、增加楼梯平台飘雨雨水排水管、维修更换小区供水管网、老旧消防立管刷红色防锈漆、消防器具维修、补充及更换以及对小区老旧的室外消火栓进行除锈刷漆维护。新建北入口门楼东入口门楼消防设计以及新建垃圾运转点的给排水和消防设计。

部分图纸展示：

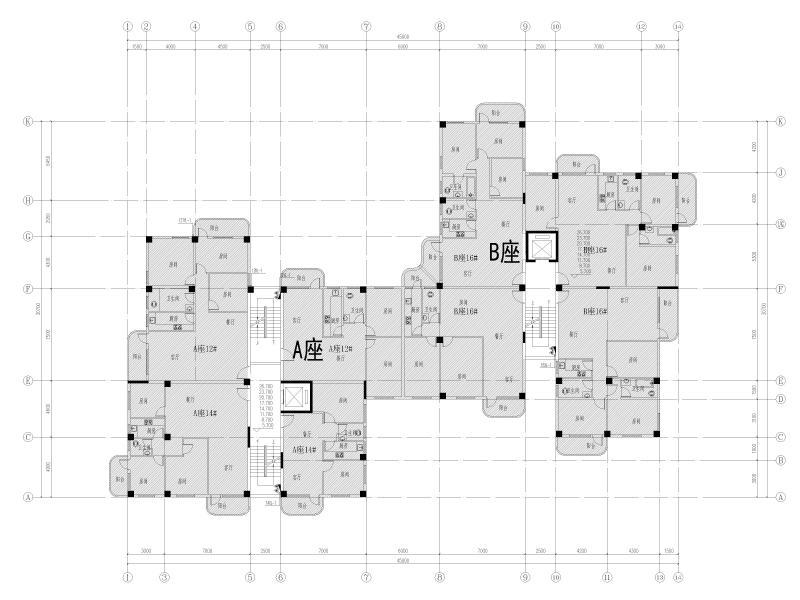

标准层给排水&消防平面图

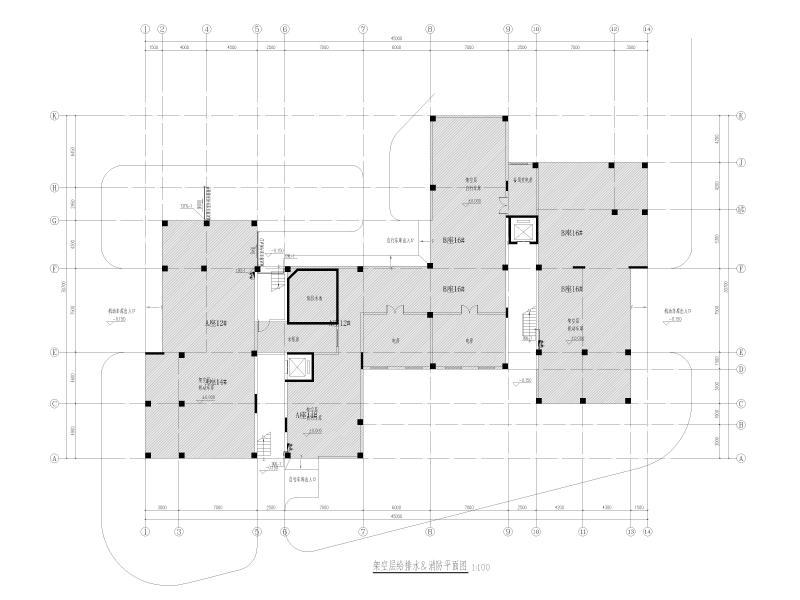

架空层给排水&消防平面图

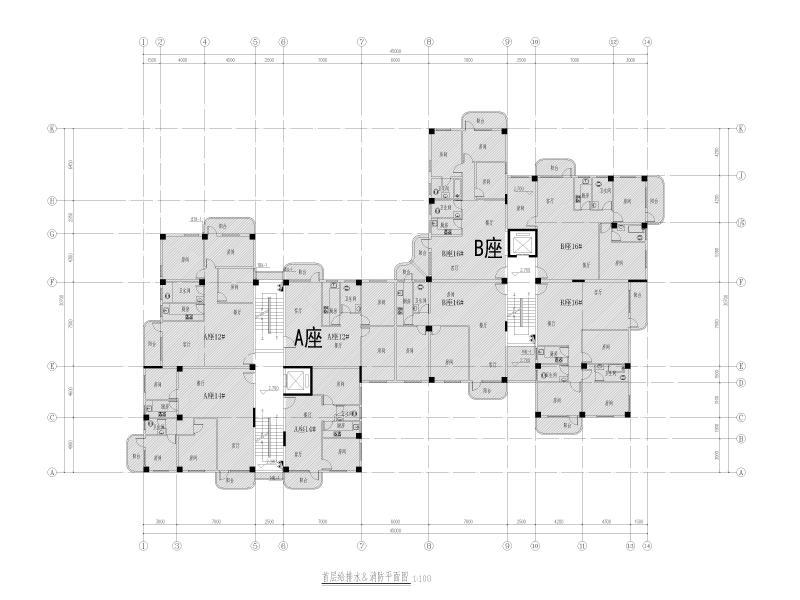

首层给排水&消防平面图

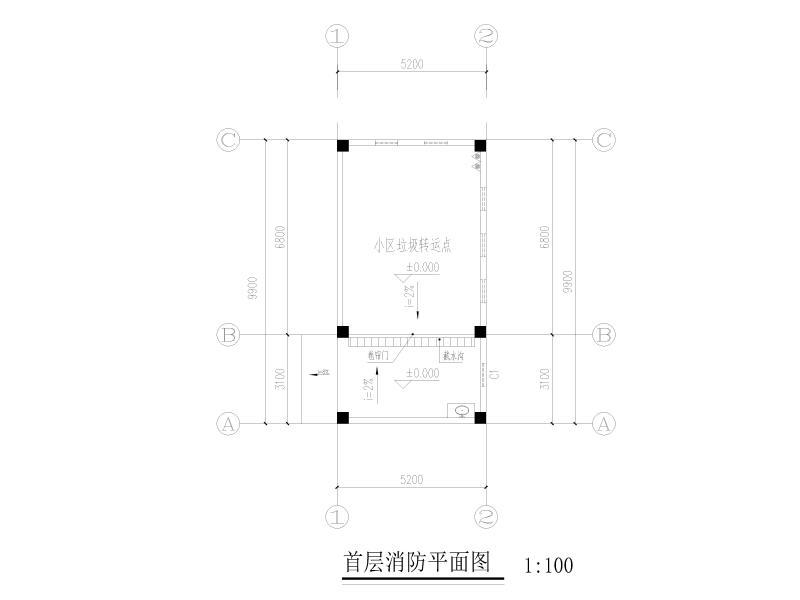

首层消防平面图

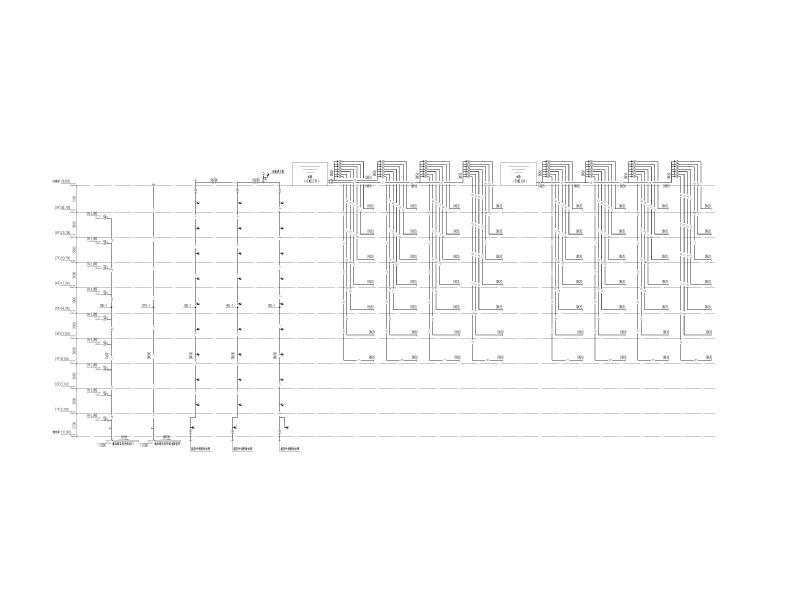

给排水&消防系统原理图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
