[}乐清公园景观设计全套施工图纸cad平面图

ff6677 · 发表于 2021-10-29 23:55:37

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

使用群体：大众
地形地貌：平地
知名地产类型：综合公园
图纸设计深度：施工图
项目所在地：浙江
图纸设计格式：CAD2000
参考图纸：12张
景观设施：亭廊花架,平台栈道汀步,景墙围墙,栏杆,铺装设计

本项目为：[浙江}乐清某公园景观设计全套施工图。该项目中，除图中注明外，均按有关现行施工规范执行，环施中构造层与结构图中有出入，以结构为准。木质平台、花架制作工艺：1、用于室外装修的木材，使用时必须注意木材特有的开裂、反卷、弯曲现象。2、为防止地面铺成后木板膨胀问题，垫板透缝设定为5mm。地板的基础低层应做一定坡度，防止雨水是渗漏，地面不应密封，能够经常进行换气，以防止地板受潮膨胀。地板与龙骨间的固定配件都应使用具有耐腐蚀性的螺钉或小螺钉，其长度应为地板厚度的2.5倍而且固定龙骨需要耐腐蚀的金属配件、基础螺栓、螺母。

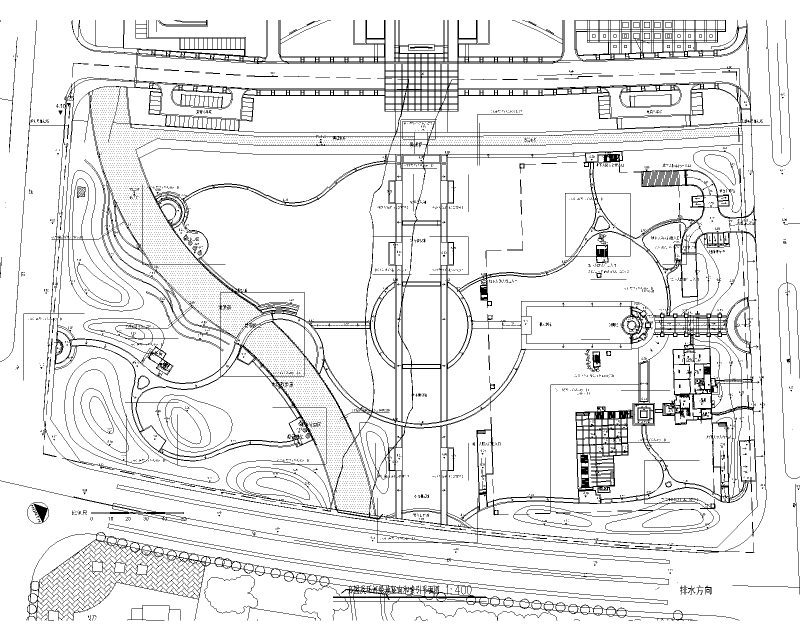

公园总图

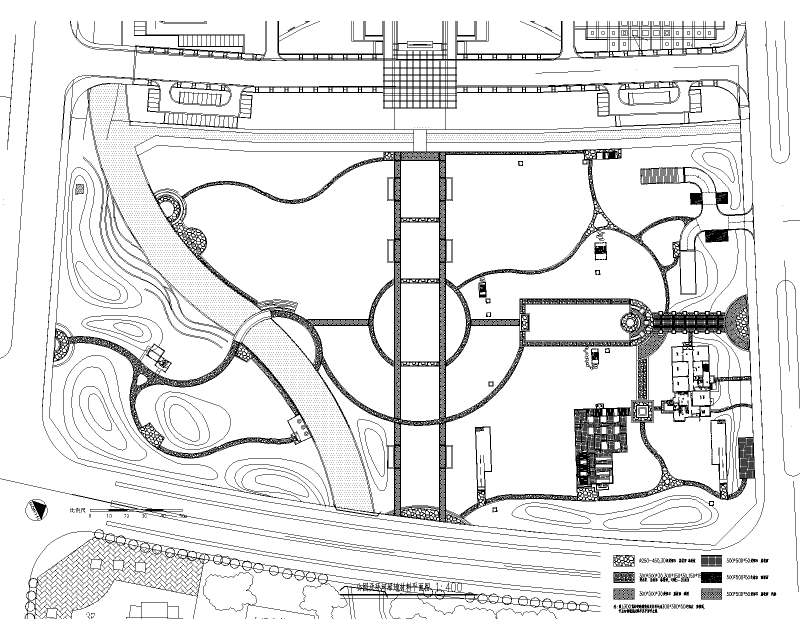

公园总图材料平面图

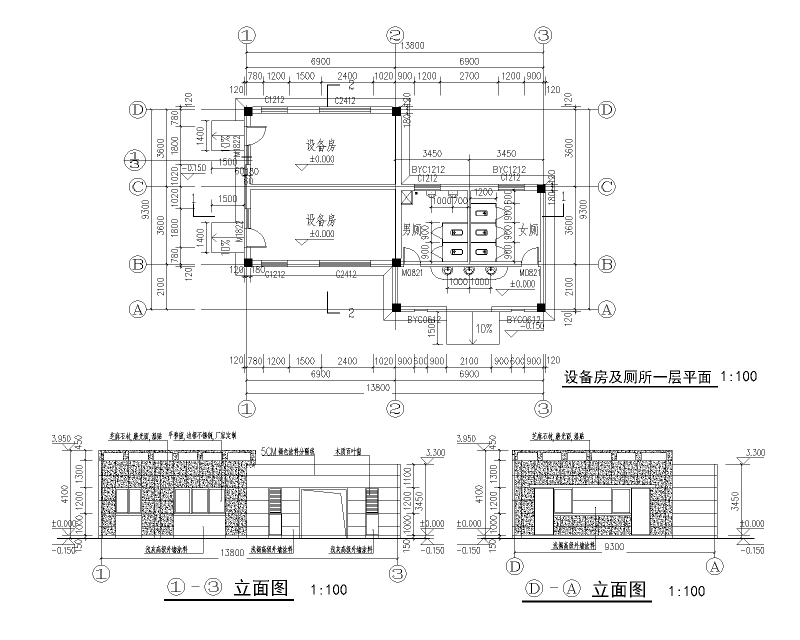

建筑1

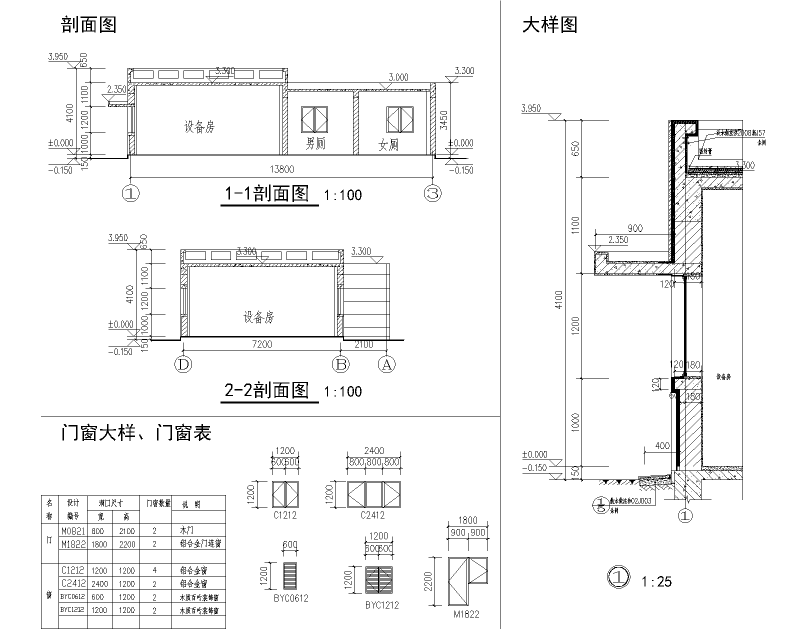

建筑2

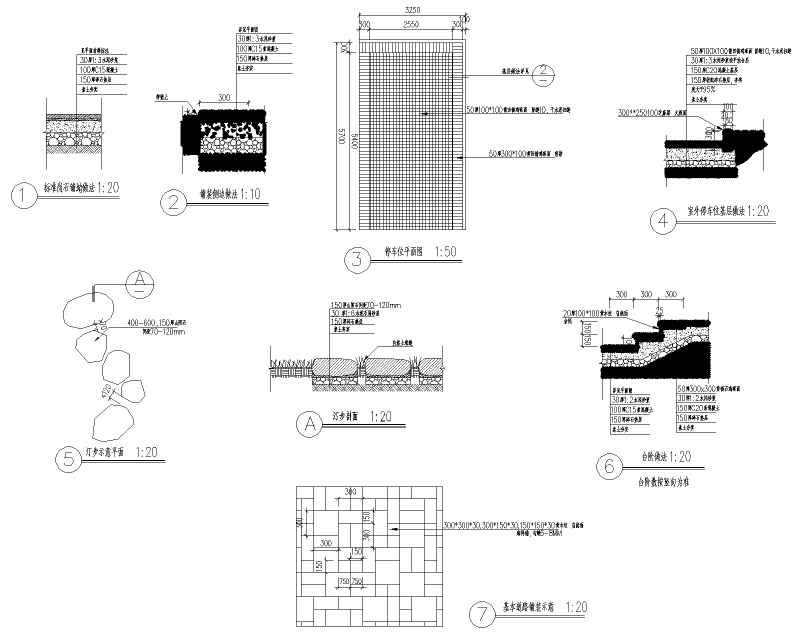

节点-施工图 1铺装做法

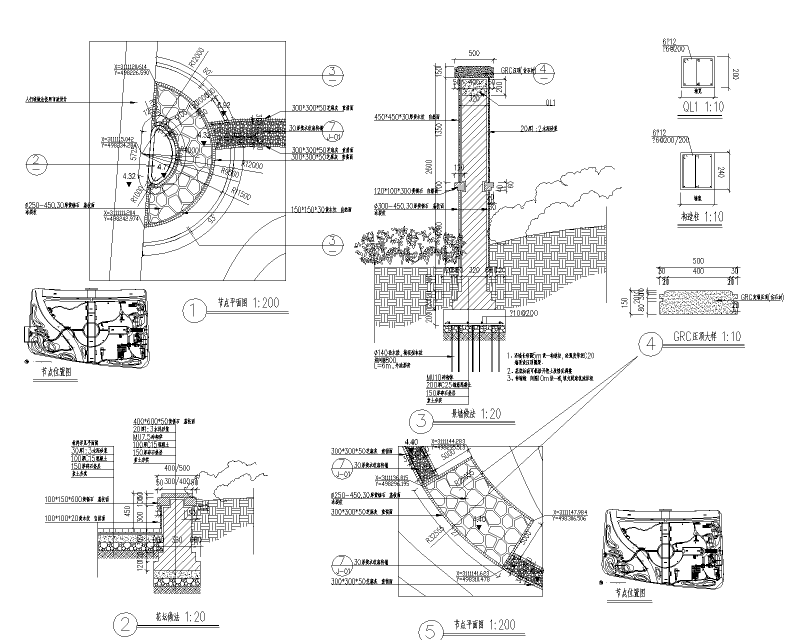

节点-施工图 2花坛做法

节点-施工图 3廊架做法

节点-施工图 4驳岸做法

节点-施工图 5栏杆做法

节点-施工图 6栏杆做法

节点-施工图 7下沉广场

节点-施工图 8浮雕板

景观-水施1

景观-水施2

景观-水施3

公园植物1

公园植物2

公园植物3
