12层住院病房改造工程全套施工图纸-电气cad平面图

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：8993.34平方米
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 地下室用途：车库,设备用房
• 负荷等级：一级,二级,三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：广东

该附件为广东某医院住院楼改造 电气施工图 ，改造范围内的220/380V配电系统、照明系统、电气消防系统。







以下是该附件的部分文件列表：

文件名称	文件大小
广州市皮防所改造工程9、10楼住院部用房项目消防报警20200402_t8.dwg	1.33 MB
广州市皮防所改造（1间手术室）-电气20200402_t8.dwg	1.72 MB
强电20200402_t3_t8.dwg	2.32 MB
皮防所9-10层弱电20200402_t3_t8.dwg	2.7 MB
BD-X-01.pdf	1.18 MB
BD-X-02.pdf	0.42 MB
BD-X-03.pdf	0.25 MB
BD-X-04.pdf	0.36 MB
BD-X-05.pdf	0.32 MB

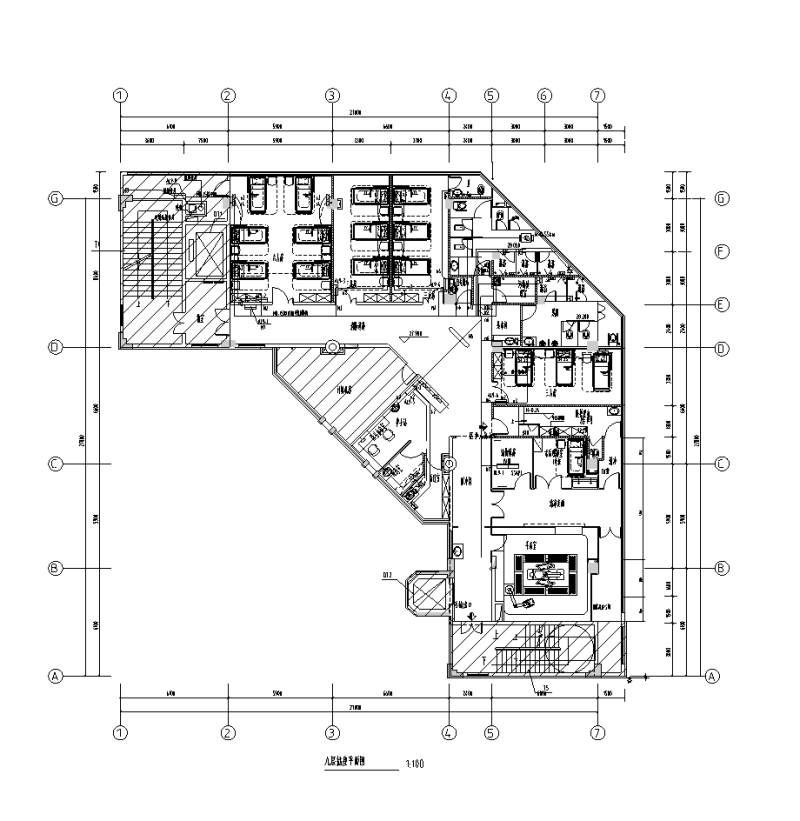

照明平面图

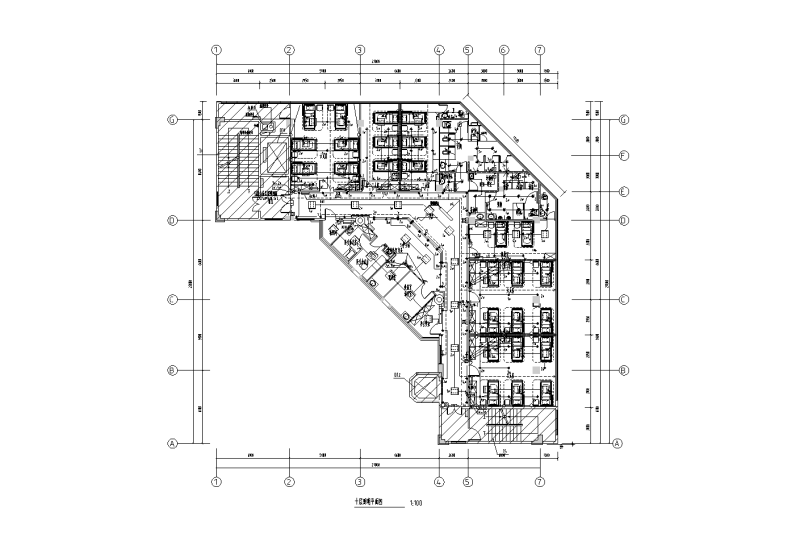

插座平面图

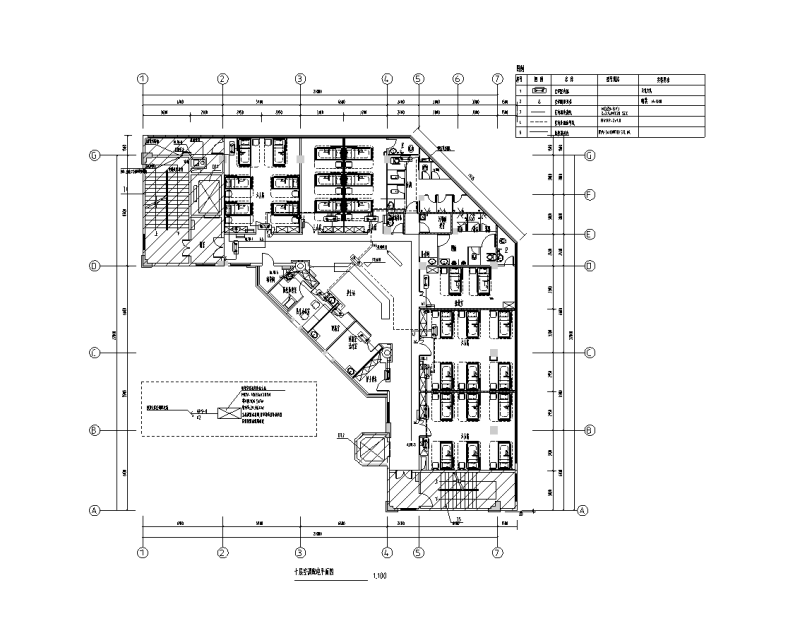

空调配电平面图

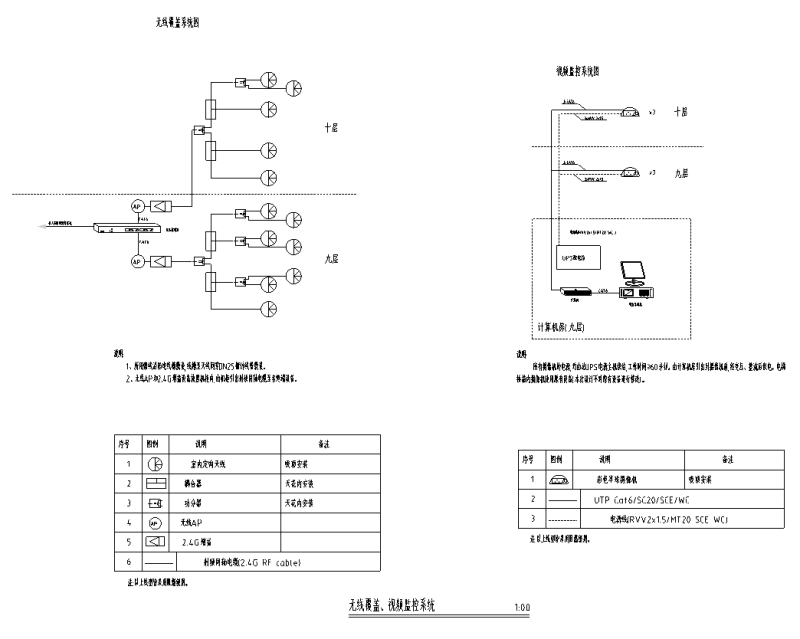

无线覆盖及视频监控系统

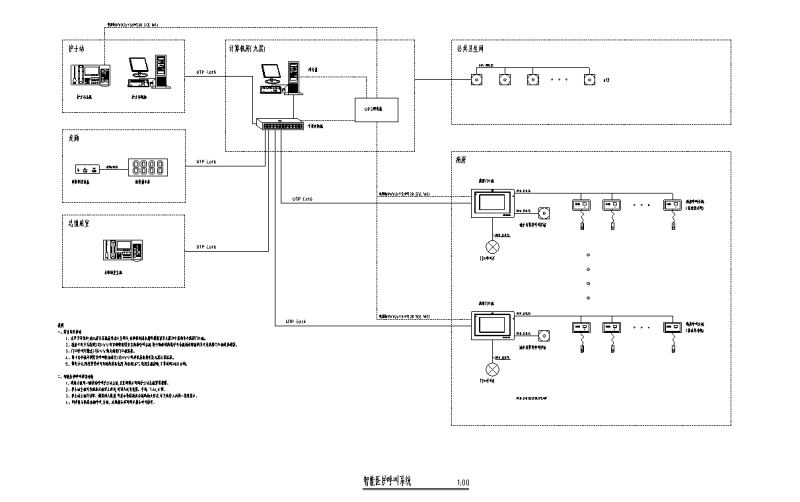

智能医护呼叫系统

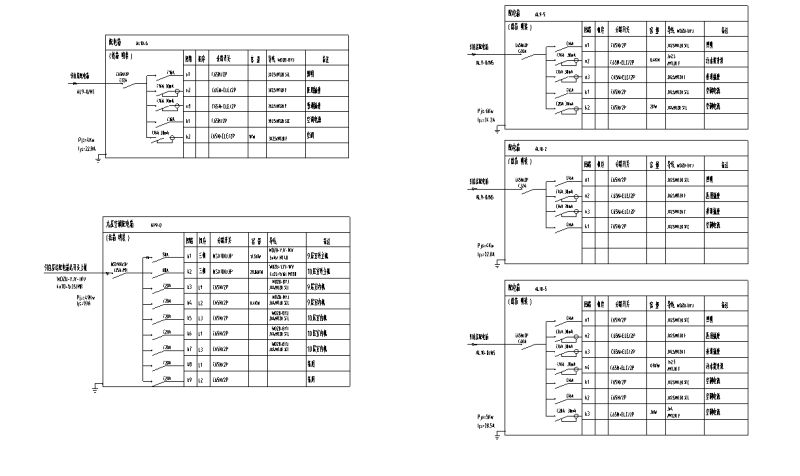

照明配电箱

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
