3×6m跨径实腹式圬工板拱桥加固改造施工图纸cad构造图

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：35m
• 行车道位置：上承式桥
• 承重构件受力情况：拱桥
• 使用年限：永久性桥
• 材料类型：圬工桥
• 干线：否
• 位置：重庆

该附件为： 3×6m跨径实腹式圬工板拱桥加固改造施工图2019 ，格式为dwg word，包含 设计说明 图纸，同类工程可下载参考。

一、项目概要：

1. xx桥全长 35m，跨径组合 3×6m，桥面全宽为 5m，横向布置为 0.5m（防撞墙） 4m（行车道） 0.5m（防撞墙）。该桥上部结构为实腹式圬工板拱，拱圈厚 37cm；下部结构为重力式圬工墩台；桥面为水泥混凝土铺装，未设伸缩缝。
2. 该桥建于，设计荷载为汽车-15级，该桥桥梁结构已出现不同程度的病害情况。根据对该桥做的检查：根据本次检测结果，依据《公路桥梁技术状况评定标准》（JTG/TH21-近代），桥基础评分为 40.00 分，按照重要部件的最差缺损状况评定，全桥技术状况等级为 4 类。
3. 该桥目前存在的主要病害有：（1）1#~3#拱圈底面砌石风化；1#、3#拱圈底面局部灰缝脱落，砌石破损。（2）3#拱圈底面拱脚处渗水。（3）左、右侧拱上侧墙与 1#拱圈在 0#台处脱裂，长 3m，宽1mm~1.5mm，开裂处轻微外鼓。（4）0#台、1#墩、2#墩、3#台基础遭水冲刷，基础扩底外露。（5）桥面铺装1#墩处存在1条横向贯通裂缝及1 条纵向裂缝，长1m~4m。（6）桥面未设泄水孔。

二、编制依据：

（1）《公路桥涵设计通用规范》（JTG D60-近代）

（2）《公路圬工桥涵设计规范》（JTG D61-近代）

（3）《公路桥梁加固设计规范》（JTG/T J22-近代）

（4）《公路桥梁加固施工技术规范》(JTG/T J23-近代)

（5）《混凝土结构设计规范》（GB 50010-近代）

（6）《公路钢筋混凝土及预应力混凝土桥涵规范》（JTG 3362—2018）

（7）《公路交通安全设施设计规范》（JTG D81-2017）

三、相关图片：




桥梁处置图

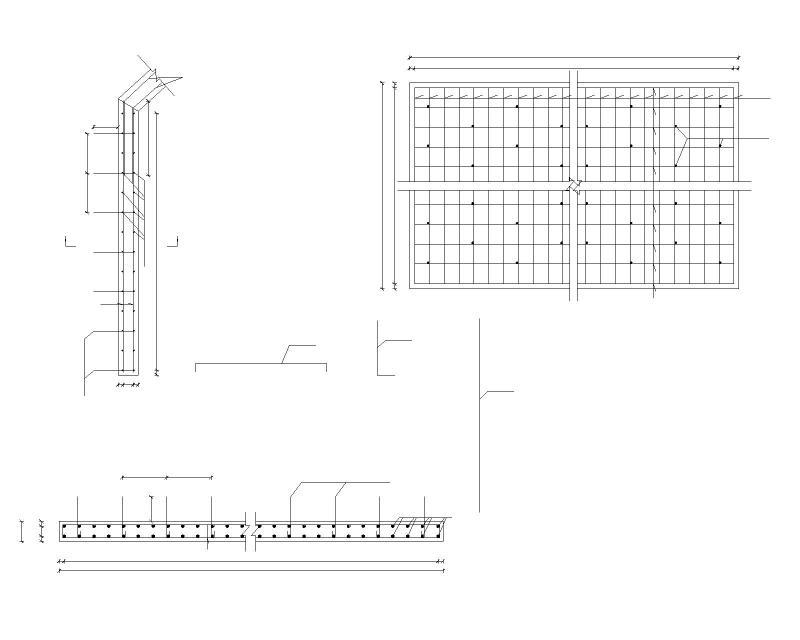

桥墩台前桥加厚钢筋构造图

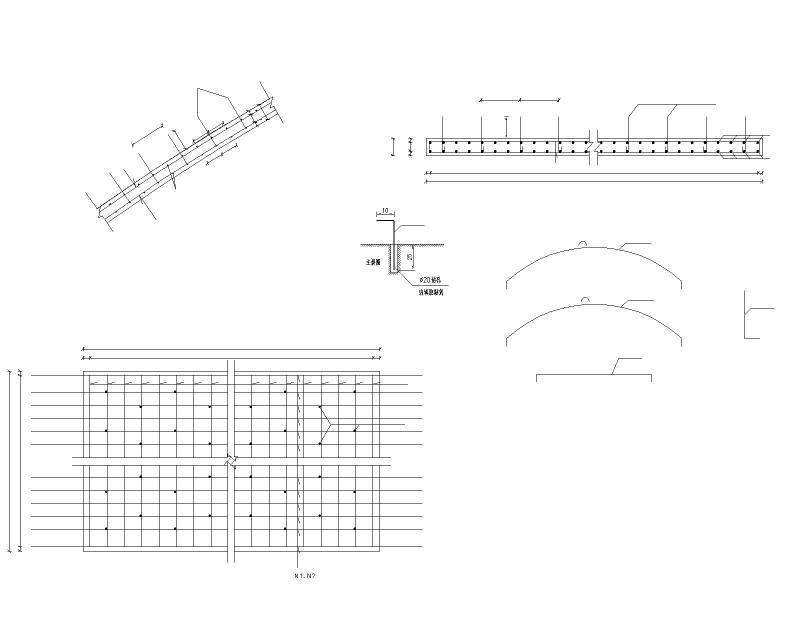

主拱圈加固构造图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
