车站模板支架施工方案cad

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、编制依据
• 二、主体结构项目概要
• 三、模板支架搭设型式
• 四、支架材料及构件的选用
• 五、支架搭设流程
• 六、支架搭设构造要求
• 七、支架搭设质量要求
• 八、支架拆除技术要求
• 九、支架使用规定
• 十、支架施工安全措施
• 附计算书，设计图，模板方案

附件详情

一、编制依据 二、主体结构项目概要 主体结构总长为147.9m。车站主体结构为地下两层双跨或多跨结构，地下一层为站厅层，结构净高为5.15m，地下二层为站台层，结构净高为7.56m，车站顶板埋深约2.9m（相对现地面）。车站主体结构建筑面积6680m2，车站总建筑结构面积8557m2。车站采用盖挖法施工，由于实际受场地限制，由原设计的2个出土点变为1个出土点， 土方开挖 由西向东顺序进行主体结构施工。 三、模板支架搭设型式 该项目模板支架搭设型式为满堂扣件式钢管（φ48㎜，壁厚3.5㎜）支撑架，根据验算和经验，杆件基本搭设间距为：立杆纵向间距0.65米、立杆横向间距0.65米、水平布距0.8米，支架四边与中间每隔4排支架立杆设置1道纵向剪刀撑，由底至顶连续设置；两端及中间每隔4排立杆从顶层开始向下每隔2步设置1道剪刀撑（见附图）

2

3

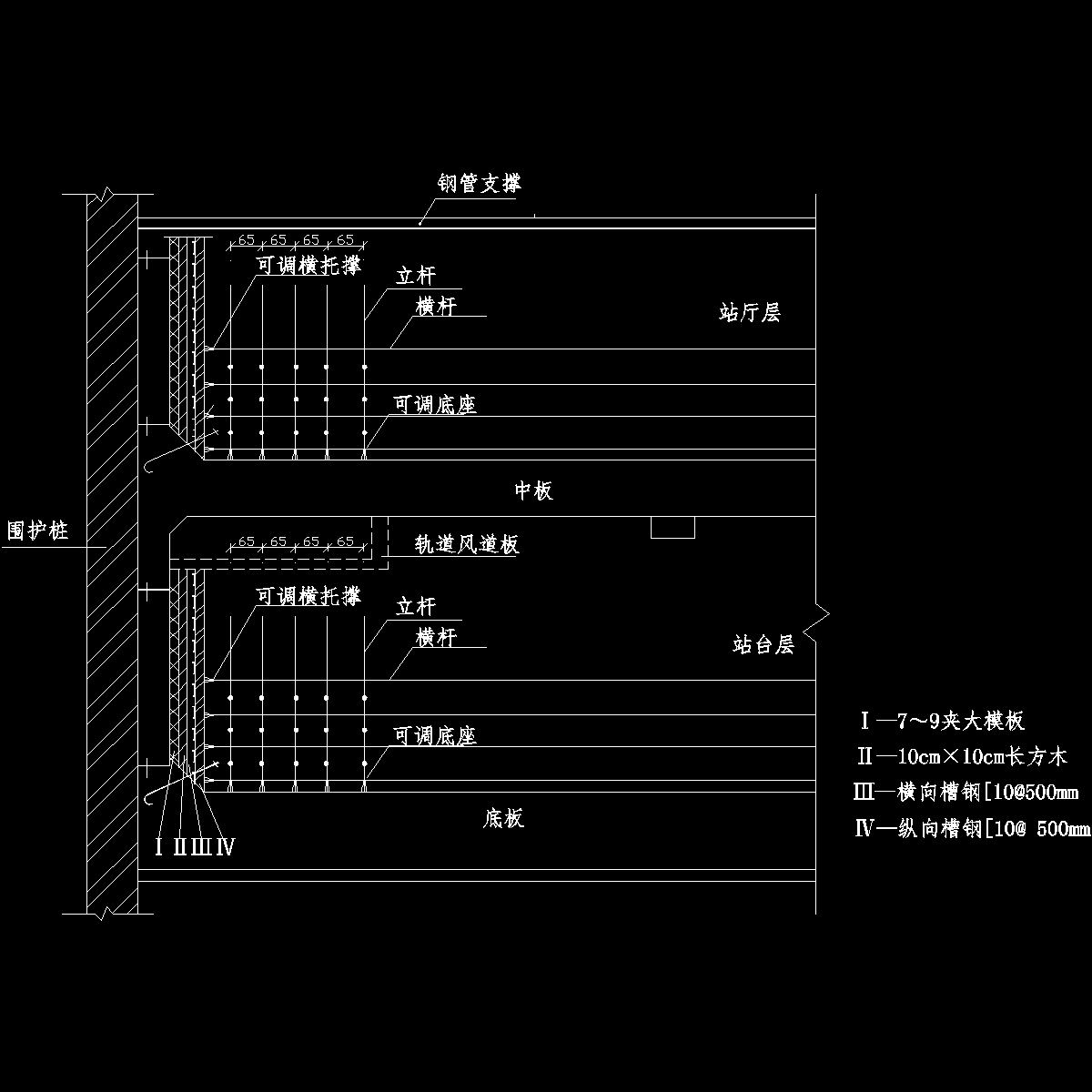

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
