悬挑卸料平台槽钢上吊环连接详图纸cad

[复制链接]

0

主题

0

帖子

1349

积分

超级版主

Rank: 8Rank: 8

积分
1349
发表于 2021-11-9 22:04:21 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

卸料平台主梁用18号槽钢制作,次梁用12.6号槽钢制作,平台上满铺木脚手板,平台四周设置1.15米高的防护栏杆在栏杆上满设钢板网。卸料平台主要堆放模板和支撑钢管,设计使用最大堆载为10.0KN,在使用时应由专人控制使用荷载。卸料平台的宽度为2m,总长度为5.6m,墙面外4.8m,卸料平台外侧钢丝绳直径为19.5,外侧钢丝绳距离墙面为3.8m,内侧钢丝绳作为保险绳,计算时不考虑其受力,但内侧钢丝绳的直径和设置要求均和外侧钢丝绳等同。钢丝绳两端均把绳头编织在钢丝绳内(自锚),不用卡扣连接,钢丝绳的下端在吊环焊接前套在吊环上,钢丝绳的上端在卸料平台安装时套在挂件上。 卸料平台次梁采用12.6号槽钢与主梁焊接,次梁间距为600mm,最内侧的次梁离墙面0.2m。 因该项目的 脚手架 最外侧离开外墙面尺寸较大,为1.2m,所以卸料平台相对悬挑出墙面尺寸较大,在使用过程中应严格控制使用荷载。

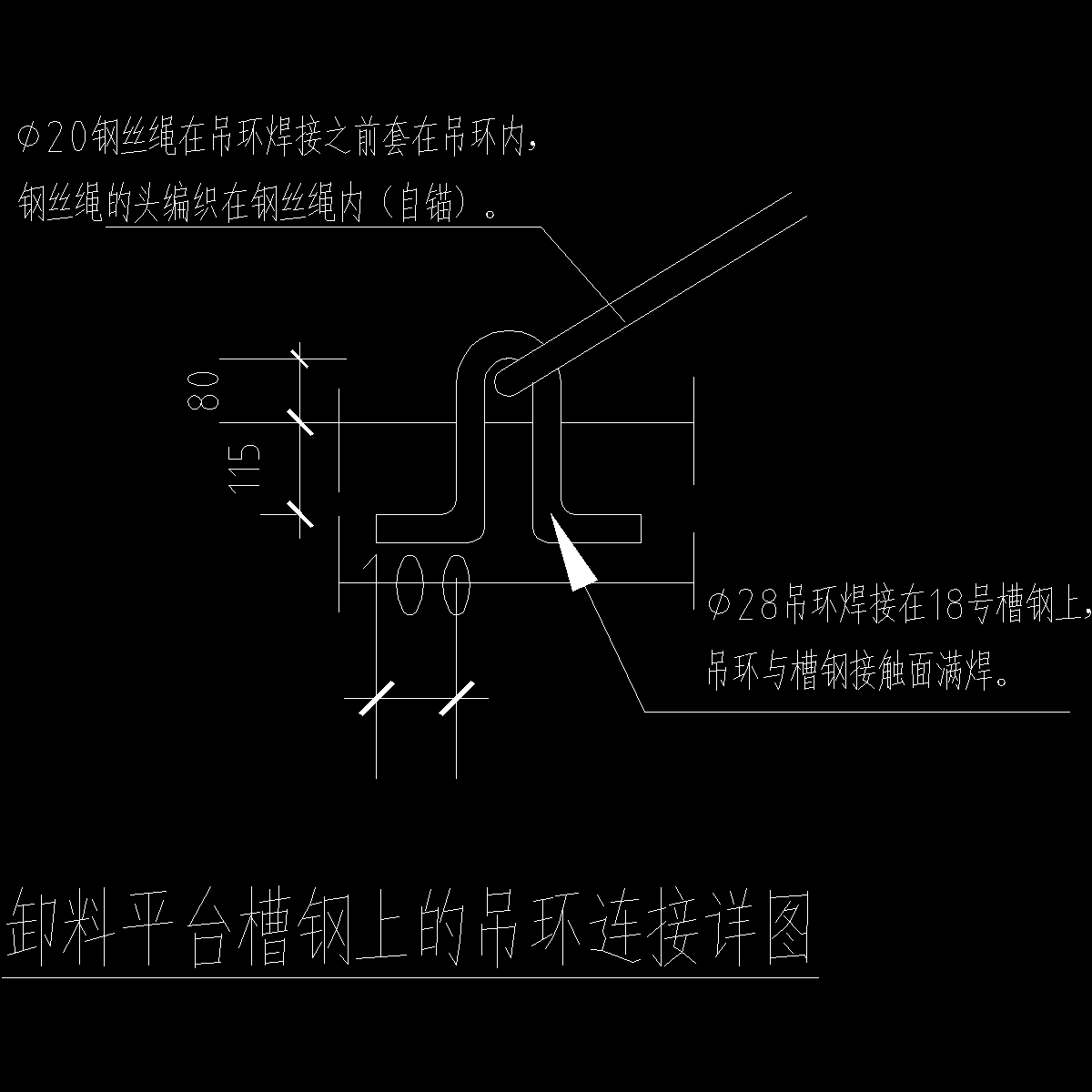

悬挑卸料平台槽钢上吊环连接详图纸cad
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11c00021ccfws0fffs.rar

15.97 KB
