该项目占地面积约53340平方米，工程包括3栋钢结构工业厂房、一座办公楼、龙门吊基础4条及附属道路、地坪等工程。施工前期现场为平整后的空地，该项目由我建筑分公司总承包，为了施工正常进展，现场大临布置特按此案执行。 1、现场大临布置 现场大临布置包括生活办公设施、供水系统、排水系统及临电布置、临时钢筋加工场、临时道路及附属设施等。 2、现场临时生活用水系统布置 （1）、现场建立了临时办公室，对于办公过程中的生活水系统见附图一；
（2）、现场临时办公区域及洗车台部位水源由已有钢构厂区内的生活水管接出，沿厂区靠罗新路侧围墙边埋设，埋设深度为1m，管道采用φ50钢塑复合管，管道做防腐处理；
（3）、由水源接出的管道接入现场办公大临时，首先接入办公室西侧的洗手池并接出三个水龙头，供办公过程中的生活用水，管道继续接往办公室旁的厕所用水设施，供清洁之用；
...................

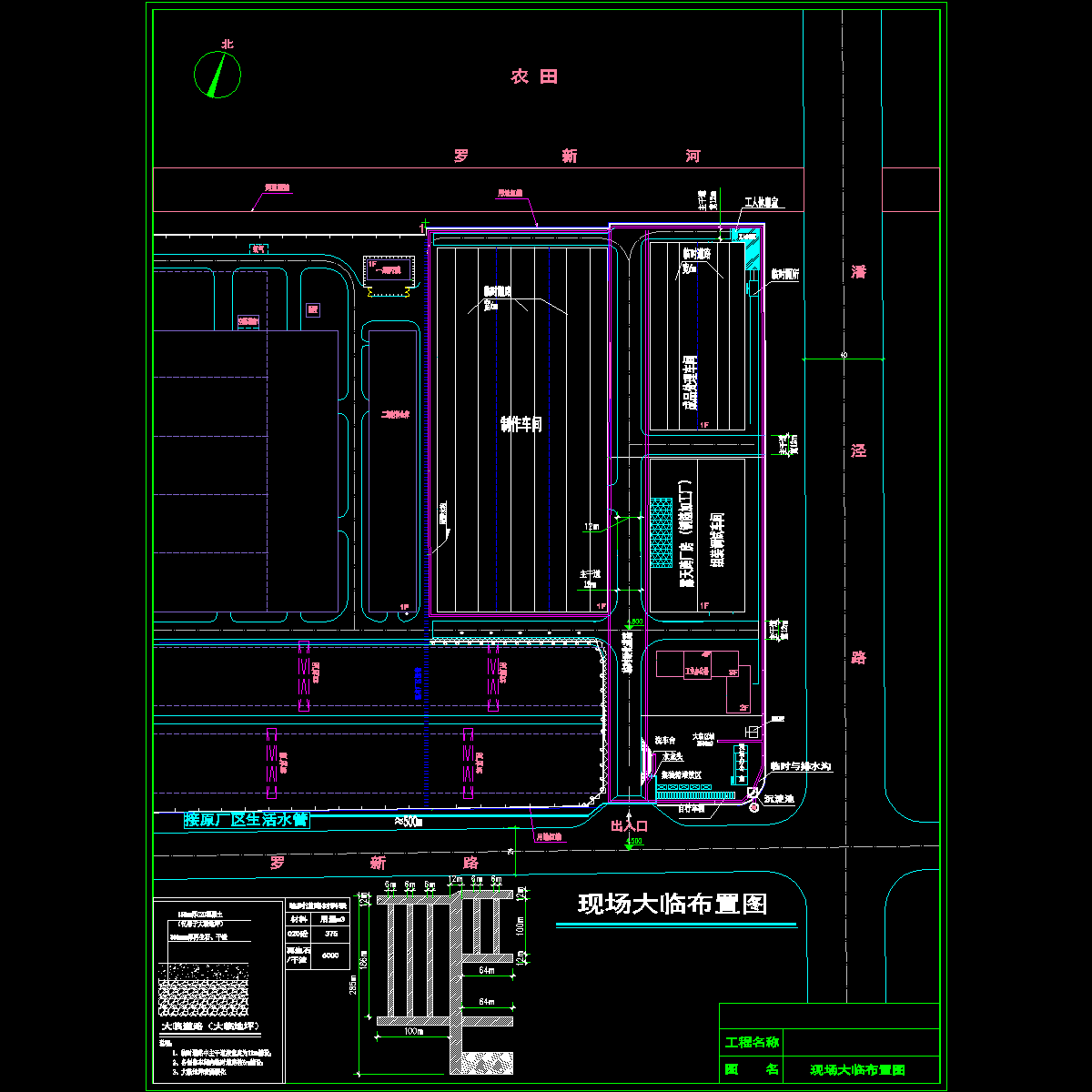

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
