    第一篇 悬挑

     脚手架

    施工方案


   -
    一、 项目概要


   -
    二、 脚手架工程设计及搭设参数


   -
    三、 悬挑架的荷载取值及水平悬挑梁设计


   -
    四、 立杆稳定性计算


   -
    五、 连墙件计算


   -
    六、 阳角部位验算


   -
    七、 玻璃幕墙脚手架及模板支撑


   -
    八、 安全措施


   -
    九、 脚手架的拆除


   -
    十、 安全管理


   -
    第二篇 卸料平台施工方案


   -
    一、 卸料平台设计说明


   -
    二、 强度验算


   -
    三、 验收与操作安全


   -

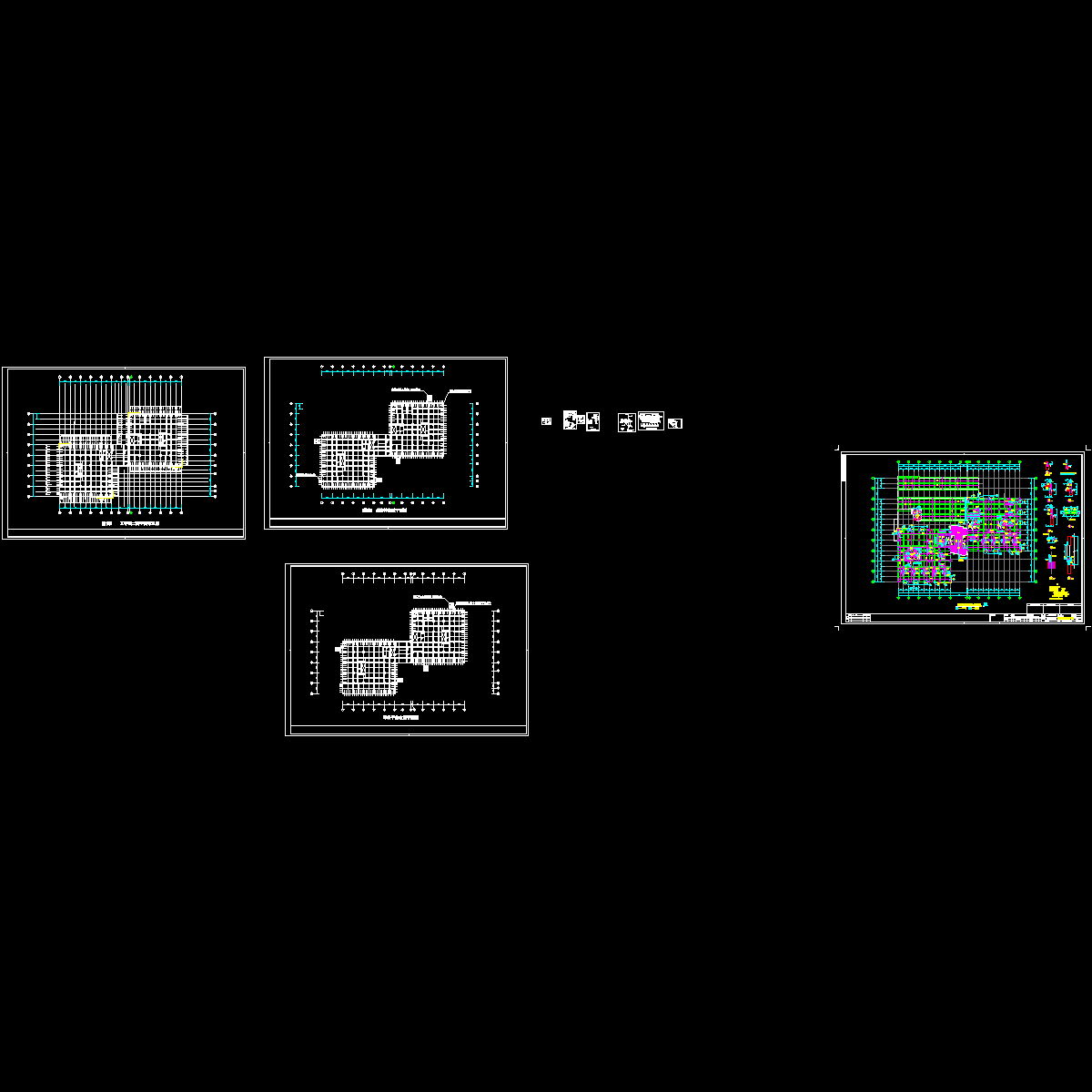

    附图


   -
    附图1 工字钢

     平面布置图



   -
    附图2 连墙件详图


   -
    附图3 连墙件平面布置图


   -
    附图4 阳角部位埋件图


   -
    附图5 阳角部位构件图


   -
    附图6 剪力墙部位支撑详图


   -
    附图7 幕墙部位支撑图


   -
    附图8 幕墙部位工字钢平面布置图






   附件详情


   一、项目概要

   该项目地下一层,地上二十层,两个夹层,建筑面积为78240m2,标准层高层高3.8米,建筑高度93.6m。该项目基础形式为桩加钢筋混凝土筏板基础,框剪结构。

   二、脚手架工程设计及搭设参数

   该项目外脚手架采用全封闭悬挑双排外脚手架,计划在二层、五层、十层、十四层、十八层平面设工字钢悬挑(见附图1)

   脚手架钢管选用ф48×3.5;外挑采用20#工字钢,长度约为4米(局部为9m);固定工字钢在楼面上用2ф16的圆钢,距外墙边为1.9米、1.3米。立杆纵向间距为1.8米,内立杆距外墙0.90m,外立杆距外墙面为1.90米,大横杆间距为1.8米,小横杆长度为1.9米。脚手架与建筑物的连墙拉结采用ф48×3.5钢管(见附图2、3),水平距离等于柱距3.8m,竖向距离为3.8米。

   悬挑架5-10层高19.4米,其他悬挑高度小于19.4米,故按19.4米的高度进行悬挑脚手架荷载计算及水平悬挑梁强度、刚度、稳定性等验算。


   第二篇 卸料平台施工方案

   一、卸料平台设计说明


   1、布置方案

   每层布置四个,平面位置相互错开,循环使用,选用平面尺寸为4×3 m的卸料平台,挂牌限位重量为1.0T,上铺50厚的木板 ,主梁采用[18a号槽钢焊接而成,次梁采用[14a,周围采用钢管护栏封闭。两侧分别设计三根6×37、直径为15mm的钢丝绳吊索。钢丝绳一端与卸料平台上的槽钢连接,另一端用φ32穿梁固定在钢筋砼梁上。

   2、与建筑物和外架的关系

   卸料平台与建筑物和外架的连结关系如下图

   3、平台结构

   卸料平台长4 m,宽3m,外面三侧均搭设1m高的钢管护栏,在外侧靠近平台的底部设置0.2m高的挡脚板。在平台底部满铺50mm厚的木板。把平台所受的铅垂力传递给建筑物,在建筑物与平台连接处,用槽钢焊制一个限位卡,安装时卡在建筑物外边,把平台因受力而产生的侧向力传递给建筑物。
