大酒店型钢悬挑脚手架专项施工方案（实例图纸）

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 脚手架材料：钢管 脚手架
• 脚手架搭设：双排脚手架
• 脚手架支固：悬挑式脚手架
• 连接方式：扣件式
• 悬挑高度：20.40m
• 脚手架 专家论证 ：悬挑式脚手架
• 脚手架计算书：悬挑式脚手架
• 编制时间：

附件详情

该项目为高层建筑，为加快施工进度、减少材料用量及有利于周转材料周转，主楼标准层外架采用型钢悬挑式脚手架。从设备转换层面（标高26.20m）开始悬挑。 螺栓连接型钢悬挑脚手架：型钢主梁选用16号工字钢，悬挑型钢梁与钢板采用双面满焊，焊缝饱满。悬挑梁与建筑结构梁、柱采用螺栓连接（螺栓采用φ22圆钢制作预埋于梁侧），在外挑的钢梁上根据立杆搭设的尺寸焊接Ф25的短钢筋以便将脚手架的立杆固定。 工字钢外挑长度1.50米，水平铺设间距一般为1.50米一道，悬挑水平钢梁上面采用钢丝绳与建筑物拉结。斜拉钢丝绳采用6×19钢丝绳，直径为15.5mm，设置一道斜拉钢丝绳，最外面支点距建筑物约1.40m；局部位置（如建筑物转角处等）外挑长度大于2m设置两道斜拉钢丝绳。在上一层楼面边梁上预埋Ф20钢筋拉环。 …… 七、外墙脚手架应急救援预案
悬挑脚手架计算书
35页，

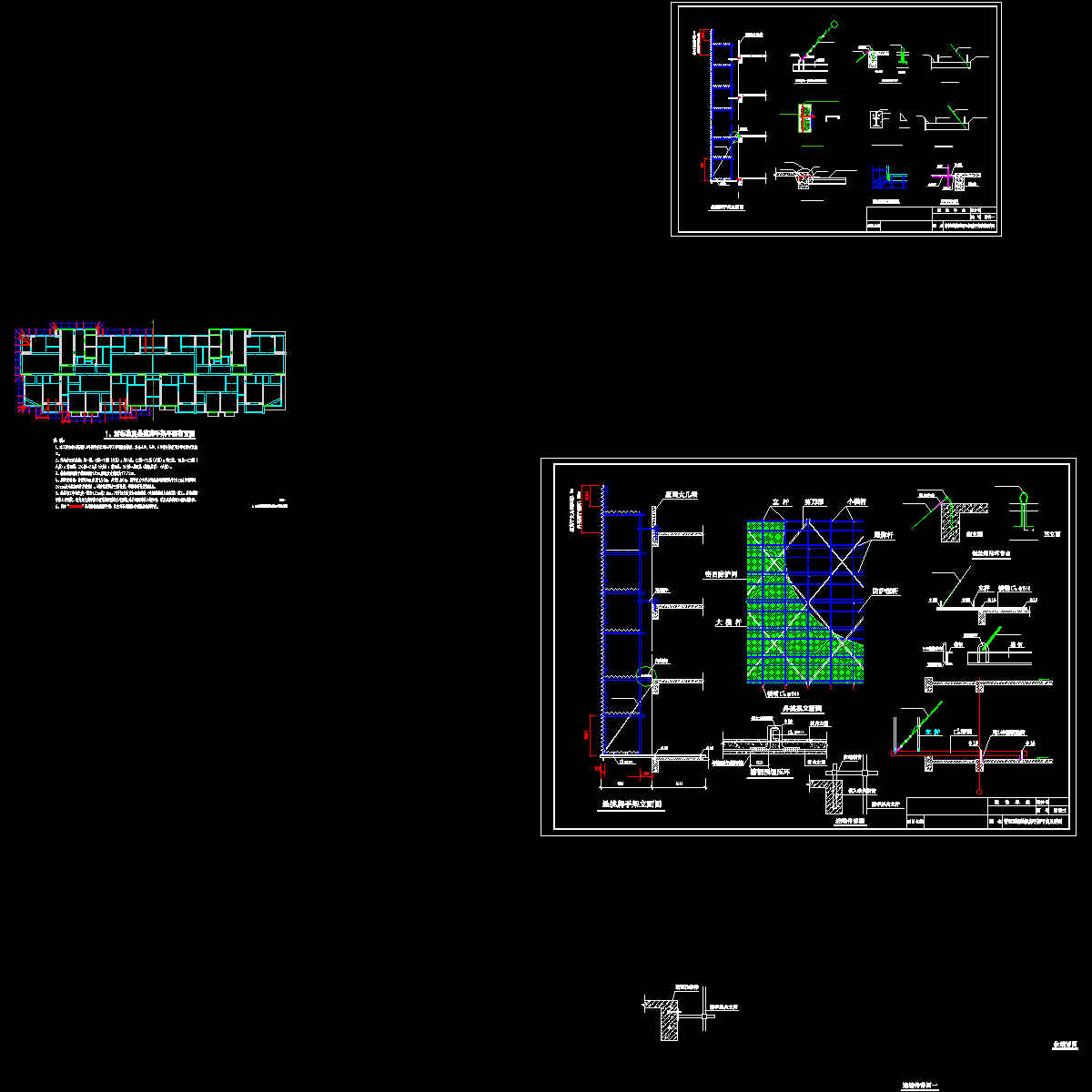

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
