7层宾馆电气CAD施工图纸(框架剪力墙结构)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆
• 建筑高度类型：多层建筑
• 建筑设计面积：5277.91平方米
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：22张
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：四川
• 强电 设计：接地安全
• 弱电设计： 火灾自动报警系统 ,通信系统,广播系统,信息网络系统

附件详情

某七层宾馆电气施工，总建筑面积5277.91平方米；建筑层数为七层，建筑主体高度23.7米；主体结构为底部框架剪力墙结构，工程耐火等级二级，合理使用年限50年，抗震设防烈度为7度。
设计范围包括：220/380V配电系统、建筑物防雷系统、接地系统及安全措施、有线电视系统、电话系统、网络布线系统、火灾自动报警及消防广播系统等.

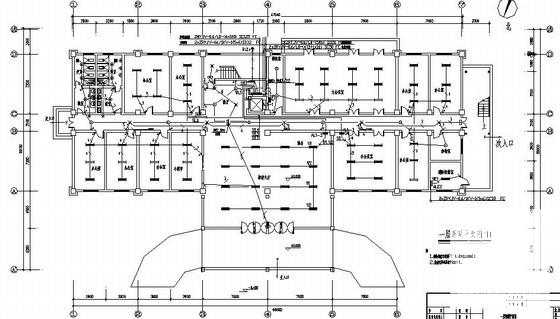

第 1 张图

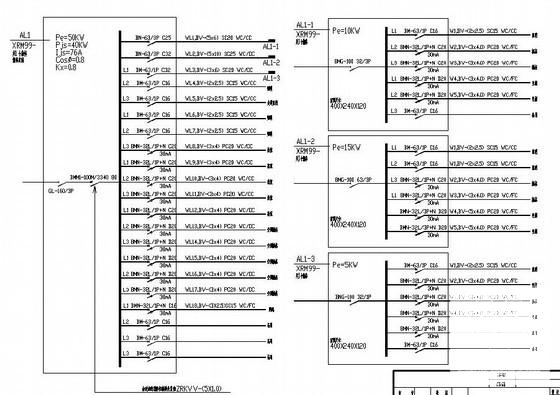

第 2 张图

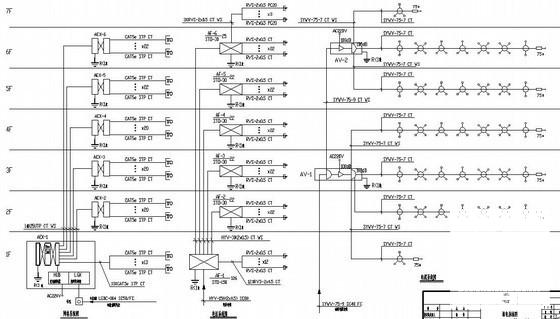

第 3 张图
