13层框架剪力墙结构宾馆结构施工CAD图纸

  • 建筑类别:宾馆
  • 建筑高度类型:高层建筑
  • 建筑地上层数:13层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:37张

附件详情

该项目是宾馆项目,主体13层,框架剪力墙结构,抗震设防烈度为7度,场地类别为Ⅱ类,采用采用肋梁筏板基础,地基基础设计等级为乙级。
包括:宾馆结构设计总说明,基础 平面布置图 ,各层梁配筋图,各层结构平面图,剪力墙结构平面图,柱配筋平面图,墙详图, 节点详图 等共计37张图。

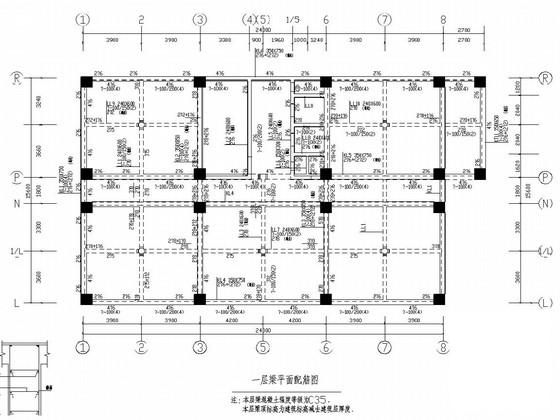

一层梁平面配筋图

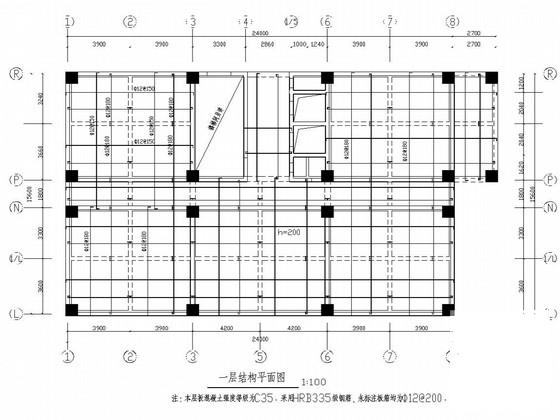

一层结构平面图

梁图

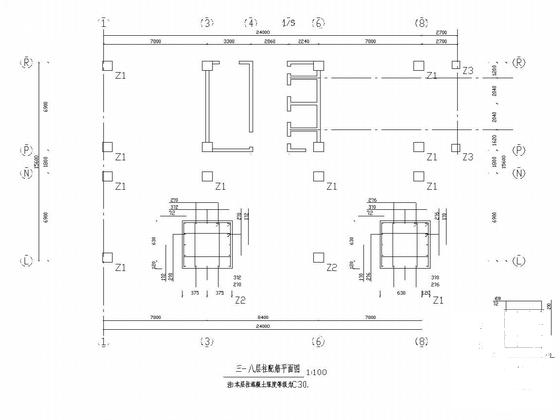

三-八层柱配筋平面图

电梯井道顶梁配筋图

地下层剪力墙结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙结构图纸 - 1
    框架剪力墙结构图纸 - 1
  • 框架剪力墙结构图纸 - 2
    框架剪力墙结构图纸 - 2
  • 框架剪力墙结构图纸 - 3
    框架剪力墙结构图纸 - 3
  • 框架剪力墙结构图纸 - 4
    框架剪力墙结构图纸 - 4
  • 框架剪力墙结构图纸 - 5
    框架剪力墙结构图纸 - 5
  • 框架剪力墙结构图纸 - 6
    框架剪力墙结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
