建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
模板材料：木模板
-
模板体系：大模板
-
主要部位：柱,梁,底板,剪力墙
-
楼板支撑架：扣件式
-
模板计算书：梁模板,支撑架
-
编制时间：
-
施工主要设备：电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手
-
施工重点难点：1、高支撑面积大，2号楼同一层超高支模面积达到1736平方，最大独立搭设单元面积529平方
附件详情
-
一、编制依据
-
二、项目概要
-
（一） 工程简介
-
（二） 结构概况
-
（三）该项目超高大模板支撑体系特点：
-
三、高支模体系设计总思路
-
（一）水平杆设置
-
（二）剪刀撑设置
-
（三）立杆支撑设置
-
（四）连墙件设置
-
（五）顶托、支座设置
-
（六）立杆下楼面顶撑
-
四、模板支撑体系施工总部署
-
（一）施工准备
-
（二）施工流程说明
-
（三）模板支撑体系设计
-
五、高支模施工方法
-
(一) 模板组拼精度要求
-
(二)模板定位
-
(三)模板的支设规范要求
-
（四）满堂架搭设
-
（五）剪刀撑的设置
-
（六）核验标高
-
（七）柱模安装
-
（八）梁模安装
-
（九）板模安装
-
（十）边梁模板加固
-
（十一）高支模与非高支模部分整体性处理
-
（十二）高低强度砼交接处理
-
（十三）穿梁、板孔、洞口模板
-
（十四）高支模施工注意事项
-
六、高支模拆除的工艺要求
-
（一）高支模拆除工艺要求
-
（二）高支模拆除安全要求
-
七、施工组织管理及验收
-
（一）高支模支撑系统施工管理
-
（二）高支模支撑系统验收管理
-
（三）高支模支撑系统
质量验收
-
（三）高支模支撑系统整体稳定性和安全可靠性验收
-
八、安全、环境保障措施
-
（一） 安全教育措施
-
（二） 安全防护措施
-
（三）泵送砼安全措施
-
（四）施工安全技术措施
-
（五）环境保护措施
-
（六）安全检查
-
九、危险源分析及预防措施
-
（一）危险源预防措施
-
（1）坍塌事故的安全技术预防措施
-
（2）高空坠落事故安全预防技术措施
-
（3）施工现场安全用电及触电事故预防措施
-
（4）机械伤害安全预防措施
-
（5）物体打击安全预防措施
-
（6）火灾安全预防措施
-
（7）雨季施工措施
-
（8）高温施工技术措施
-
（9）防台风措施
-
（二）危险源应急措施
-
（1）模板坍塌
-
（2）高处坠落
-
（3） 触电
-
（4）机械伤害
-
（5）物体打击
-
（6） 火灾
-
十、高支模支架监测措施
-
（一）高支撑模板支架重点监测措施
-
（二）高支撑模板支架搭设时监测措施
-
（三）高支撑模板支架使用时监测措施
-
（四）高支撑模板支架拆除时监测措施
-
十一、高支撑模板支架应执行的强制性条文
-
十二、成品保护
-
十三、高支模安全应急预案
-
(一)机构设置
-
(二)人员职责及分工
-
(三)应急救援工作程序
-
(四)救援方法
-
十四、模板体系设计计算书
-
（一）超高支模板支撑架计算书
-
（1）板模板扣件钢管高支撑架计算书
-
（2）250MMX700MM梁模板扣件钢管高支撑架计算书
-
（3）600MMX700MM梁模板扣件钢管高支撑架计算书
-
（4）300MMX800MM梁模板扣件钢管高支撑架计算书
-
（5）300MMX1000MM梁模板扣件钢管高支撑架计算书
-
（6）600MMX1200MM梁模板扣件钢管高支撑架计算书
-
（7）300MMX1500MM梁模板扣件钢管高支撑架计算书
-
（8）400MMX1800MM梁模板扣件钢管高支撑架计算书
-
（二）5.80M集中线荷载36.3KN/M高支模撑架计算书
-
（1）KL28(1) 790MMX1500MM梁模板扣件钢管高支撑架计算书
-
十五、梁和楼板模板高支撑架的构造和施工要求
-

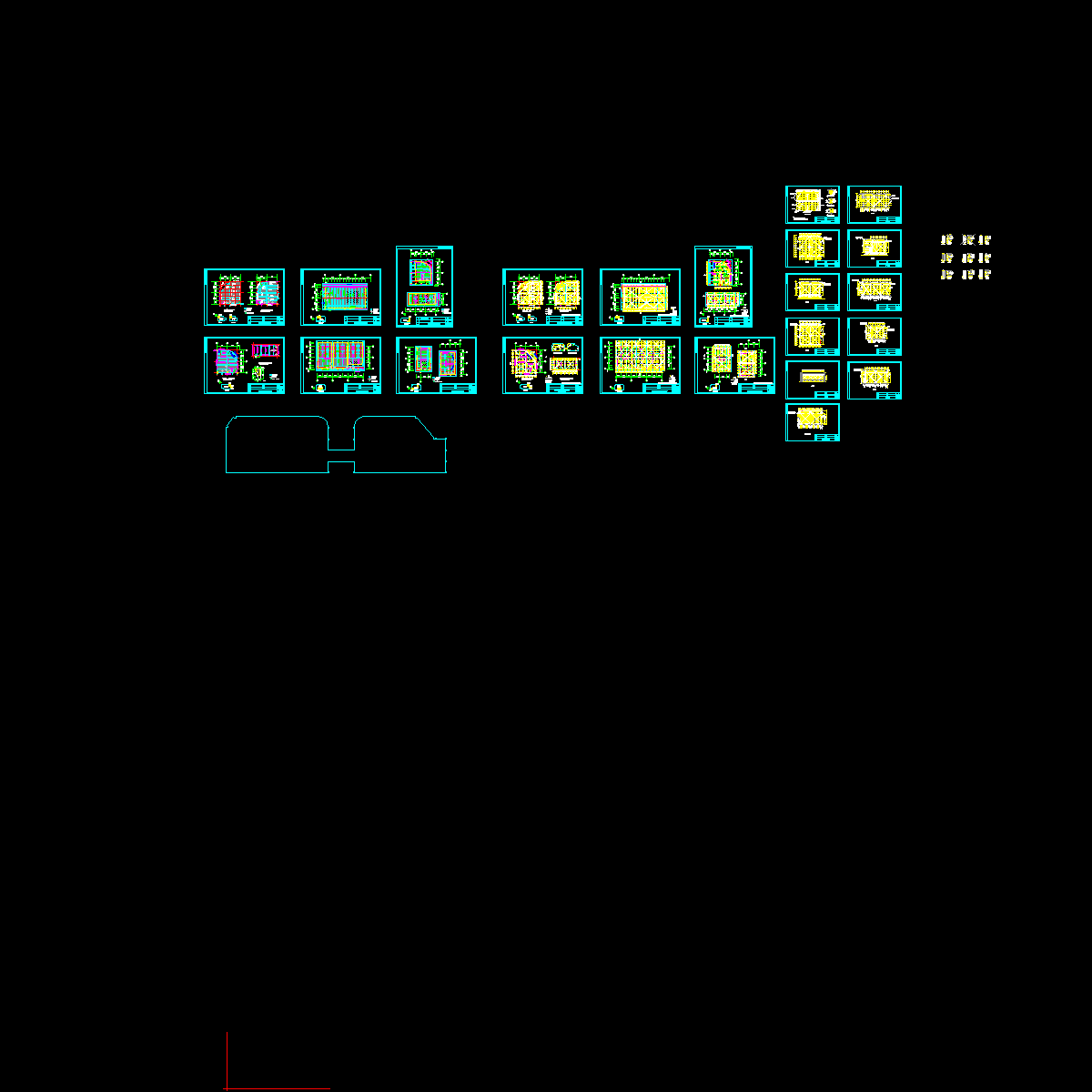

十六、超高支模支撑系统附图
-
（一）超高支模系统平面布置及检测点布置图
-
（二）超高支模系统支撑架及剪刀撑布置图
-
（三）超高支模系统剖面图、连墙件详图
附件详情
钢管扣件式
脚手架
超高支模通过
专家论证
方案，最高搭设高度16.600米，最大跨度17.400米。
该项目超高大模板支撑体系特点：1、高支撑面积大，2号楼同一层超高支模面积达到1736平方，最大独立搭设单元面积529平方；2、跨度大，1号楼16.60米超高支撑系统中最大跨度为16.85m，可供拉结的柱相对较少，基本上所有梁板的模板拆除都要求砼强度达到100%；3、屋面梁较大，框架梁布置比较复杂，梁高达1400mm，且有3%结构放坡；4、该项目支撑高度较大，最高部分高度为16.480m；
高支模体系设计总思路
（一）水平杆设置：1、在立杆底距地面或楼面板200㎜处沿纵横水平方向按纵下横上的程序设置扫地杆，步距均为1500㎜，其余位置如图所示。2、梁底处加设一道水平杆，并在最顶步距两水平杆中间应加设一道水平拉杆；所有满足与建筑四周墙柱顶紧顶牢或与结构柱加设水平箍箍牢水平杆的端部均应与结构连接，增强整个支撑系统的刚度。
三）立杆支撑设置：1、搭设高度为10.80m时立杆设置
a、400×1400截面梁：枋木间距200㎜，梁支撑立杆的纵向间距900㎜，横向间距900㎜。b、120㎜厚楼板：枋木间距300㎜，立杆的纵距b=1050㎜，立杆的横距l=1050㎜，能满足安全施工要求；为结合工程实际开间尺寸进行施工操作，立杆纵横间距统一按立杆布置图所示尺寸进行调整，严禁超过验算尺寸。c、立杆支撑详见附图。
2、搭设高度为16.60m时立杆设置：a、400×1200截面梁：枋木间距200㎜，梁支撑立杆的纵向间距550㎜，横向间距900㎜。b、120㎜厚楼板：同10.80m高支模搭设。
c、立杆支撑详见附图。
…………
施工流程说明：根据现场实际条件，现制定以下施工流程：1）总流程：测量放线→搭设满堂架→顶板标高引测→安装柱及梁底模板→安装梁侧模及板模板→检查验收→浇筑柱砼→绑扎梁板钢筋→检查验收梁板钢筋→浇筑梁板砼→养护到设计强度→拆模。2）安装柱模：立相邻两边模板并临时与梁板或梁底模板及满堂架固定→穿穿墙螺杆→基本调垂直这两边模板→立另两侧模板并穿好穿墙螺杆→上紧螺杆，同时将模板调垂直、平整→检查验收→封堵模板底的检查口。
3）安装梁模：搭设满堂架→引测标高→铺设方木→安装底模→安装侧模→检查验收。4）安装楼板模板。
高支模施工方法：
(一) 模板组拼精度要求：模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子或设置木方压缝，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装要求详见表。
七）柱模安装
根据弹出柱的控制线，待钢筋经隐蔽验收后，可以封柱模，安装前清理干净柱内杂物，安装时要先吊直模板，然后上紧柱箍、穿穿墙螺杆，各面打斜撑与满堂架连结固定牢固。在封柱模时，可以将梁柱接头模板一起安装。为了保证混凝土的施工质量，柱箍均采用钢管箍配合穿墙螺杆安装使用，当柱截面大于800㎜时在中间设置一道穿墙螺杆，具体做法详见柱图。
…………
共146页，。
