建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
模板材料：木胶合板模板
-
主要部位：柱, 梁, 底板, 剪力墙
-
特殊模板支撑：高支模
-
楼板支撑架：扣件式
-
模板计算书：柱模板, 板模板, 梁模板, 支撑架
-
编制时间：
-
施工主要设备：水准仪、经纬仪、线坠、电锯、钉子、铁丝等
-
施工重点难点：本模板工程属高大
模板工程
；难点：工期紧，场地狭窄，梁板钢筋密，砼振捣困难；重点：确保高支模稳定，安全，无事故。钢筋砼结构质量满足要求。
附件详情
-
第一章、项目概要 - 4 -
-
一、项目概要 - 4 -
-
二、施工平面布置 - 5 -
-
三、施工要求 - 6 -
-
四、技术保证条件 - 6 -
-
第二章、编制依据 - 7 -
-
第三章、施工计划 - 8 -
-
一、施工
进度计划
- 8 -
-
二、材料与设备计划 - 8 -
-
第四章、施工工艺技术 - 10 -
-
一、技术参数 - 10 -
-
二、工艺流程 - 12 -
-
三、施工方法 - 12 -
-
四、检查验收 - 16 -
-
第五章、施工安全保证措施 - 19 -
-
一、组织保障 - 19 -
-
二、技术措施 - 19 -
-
三、混凝土浇筑方法 - 23 -
-
四、监测监控 - 23 -
-
五、应急预案 - 24 -
-
第六章 安全生产、文明施工 - 26 -
-
第七章 劳动力计划安排 - 28 -
-
一、专职安全生产管理人员 - 28 -
-
二、所需劳动力安排 - 28 -
-
第八章 一层中庭高支模模板的设计 - 29 -
-
第九章 一层中庭高支模梁、板、柱、楼盖等验算计算书 - 35 -
-
第一节 梁模板（扣件式）计算书 - 35 -
-
第二节 梁侧模板计算书 - 44 -
-
第三节 板模板（扣件式）计算书 - 50 -
-
第四节 柱模板（设置对拉螺栓）计算书 - 57 -
-
第五节 模板支架对混凝土楼盖影响分析计算书 - 64 -
-
第十章 三层电影院架空层高支模模板的设计 - 72 -
-
第十一章 三层电影院架空层高支模梁、板、柱、楼盖验算计算书 - 78 -
-
第一节 梁模板（扣件式）计算书 - 78 -
-
第二节 梁侧模板计算书 - 87 -
-
第三节 板模板（扣件式）计算书 - 92 -
-
第四节 柱模板（设置对拉螺栓）计算书 - 99 -
-
第五节 模板支架对混凝土楼盖影响分析计算书 - 105 -
-
第十二章 模板工程危险源辨识与评价 - 113 -
-
第一节 模板工程危险源辨识结果列表 - 113 -
-
第二节 模板工程危险源指数矩阵法评价结论 - 120 -
-

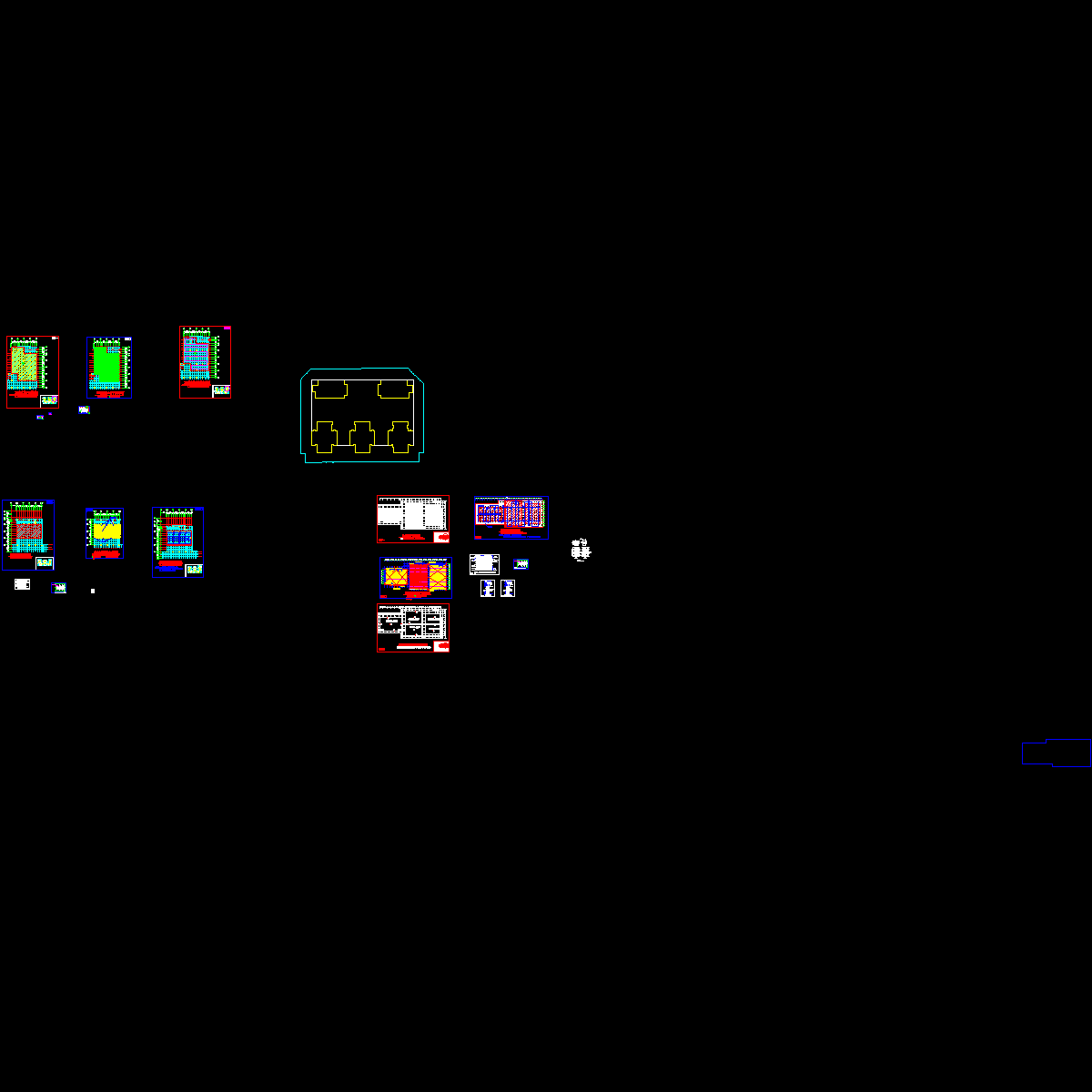

附图： - 128 -
-
1、高大模板平面位置图
-
2、高大支模支撑杆件
平面布置图
-
3、高大模板支撑体系监测平面位置图
-
4、高大模板砼浇筑线路图
-
5、中庭、(电影院)梁支撑体系立面图
-
6、中庭WKL13梁支撑剖面
-
7、电影院WKL34梁支撑剖面
-
8、高支模加固节点示意图
附件详情
该项目属于框剪结构;地上28、31 层;地下3层；建筑高度：99.99m；项目总建筑面积173247.2平方米，总工期：690天。为框架、剪力墙结构，由3层地下室，4层裙房及沿裙房周边布置的5栋独立塔楼组成的集地下停车场、商业、电影院、旅馆、办公、住宅为一体的综合性建筑。
模板支设：
1) 基础及地下工程模板：1) 地面以下支模应先检查土壁的稳定情况，当有裂纹及塌方迹象时，应采取安全防范措施后，方可下人作业。当深度超过2m时，操作人员应扶梯上下；2) 距基槽（坑）上口边缘1m内不得堆放模板。向基槽（坑）内运料应使用起重机、溜槽或绳索；运下的模板严禁立放在基槽（坑）土壁上；3) 斜支撑与侧模的夹角不应小于45°，支在土壁上的斜支撑应加设垫板，底部的对角楔木应与斜支撑连牢。高大长脖基础若采用分层支模时，其上下模板应经就位校正并支撑稳固后，方可进行上一层模板的安装；4) 在有斜支撑的位置，应在两侧模间采用水平撑连成整体。
2) 楼梯模板：1) 梯模施工前，根据实际斜度放样，先安平台梁及基础模板，然后安梯外帮侧板。外帮板先在其内侧弹楼梯底板厚度线，划出踏步侧板位置线，钉好固定踏步侧板的档木，在现场装钉侧板，梯高度要均匀一致，特别注意最下一步及最上一步的高度，必须考虑楼地面面层的粉刷厚度；2) 楼梯模板支撑用钢管架支设牢固；3) 模板搭设后应组织验收工作，认真填写验收单，内容要数量化，验收合格后方可进入下道工序，并做好验收记录存档工作。
3) 柱模板：1) 主要方法：基础面或楼面上弹纵横轴线和四周边线，并做好检查复核工作，柱、墙根部清理干净。柱、梁接槎部位此处加垫海棉，柱子阳角接缝处必须加垫海棉条，了保证柱子的截面尺寸，设置双钢管柱箍。支撑杆与楼板支架连接；2)角柱模板的支撑：预埋件置于砼板中，柱身同一标高处设置不少于2根斜撑，如下图。
柱模板构造做法：1)模板：用18mm胶合板2)竖向枋木：用50×100mm松木枋水平间距170mm ，靠柱每边角处设一根，与柱模用铁钉钉牢，可作为柱模垂直方向稳定及承受柱砼重。作用于模板的侧压力及传递该侧压力至柱模板环箍的作用。3)模板环箍：用2根Ф48×3.5mm钢管，用M14对拉螺栓于柱两对边竖向枋木外按柱截面尺寸夹牢固，每环箍互为置换方向紧贴设置，柱边长为700m ，两面中间设一道对拉螺栓，环箍竖向间距≤500mm 。
…………
共129页，。
