本方案重点针对落地脚手架施工工艺作详细叙述，关于悬挑脚手架及防护施工详见落地脚手架施工方案。
设计总体思路:
（1）结合该项目建筑设计结构形式、实际施工特点，建筑物四周搭设全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修、幕墙施工，同时兼作安全防护。荷载按装修荷载考虑，要求2层同时作业。
（2）本项目主楼上部及部分裙房上部采用型钢悬挑脚手架，主楼下部及裙房下部采用落地双排落地脚手架
六、施工工艺
6.1落地脚手架
6.1.1双排落地脚手架设计综述：
该项目采用Ф48×2.8mm钢管以结构楼层板面作为地基基础搭设落地脚手架。考虑现场整体的施工进度情况，很多楼板层是悬挑的现象，因此在考虑落地脚手架最大安全高度的同时，还要保证楼板层的荷载承受力。所以将高度控制在如下范围，主楼区域，落地脚手架高度有：17.5m，17.2m，17.8m，22.9m，其中22.9m高度的须搭设双立杆2m。各主楼搭设层数，方位都不同。裙房区域，西、南、北侧落地脚手架搭设高度17.5m，东侧落地脚手架高度，11.4m
4.1.2扣件：扣件应采用可锻铸铁制作的扣件，其材质应符合现行国家标准GB15831《钢管脚手架扣件》中的规定；脚手架采用的扣件，在螺栓拧紧扭力矩达65N·M时，不得发生破坏。
4.1.3 脚手板：脚手板主要采用1000mm ×1200mm 的竹笆脚手板，脚手片的材料不能有腐烂、虫蛀等
……
6.1.2围护脚手架设计综述：
……
6.1.3落地脚手架搭设的工艺流程为：
材料配备→按主楼或裙房平面形状放线→设置通长脚手板、钢底座→放置纵向扫地杆→逐根树立立杆，随即与纵向扫地杆扣牢→安装横向扫地杆，并与立杆或纵向扫地杆扣牢→安装第一步小横杆（与各立杆扣牢）→安装第一步大横杆→安装第二步小横杆→
……
八、 质量保证体系
8.1 施工质量保证措施
8.1.1 建立质量保证体系
建立健全质量保证体系，认真执行各项岗位责任制度，项目部成立全面质量管理小组，在施工阶段，应明确各质量控制目标，在操作工序中作三检制度。
8.1.2 坚决执行安全
技术交底
及分段验收制度
脚手架搭设前，严格执行三级安全技术交底制度，每天上班前应举行班组会议交底，交底内容应具体、明确，且应有签字记录资料，脚手架搭设过程中，严格执行交接班签字手续。
……

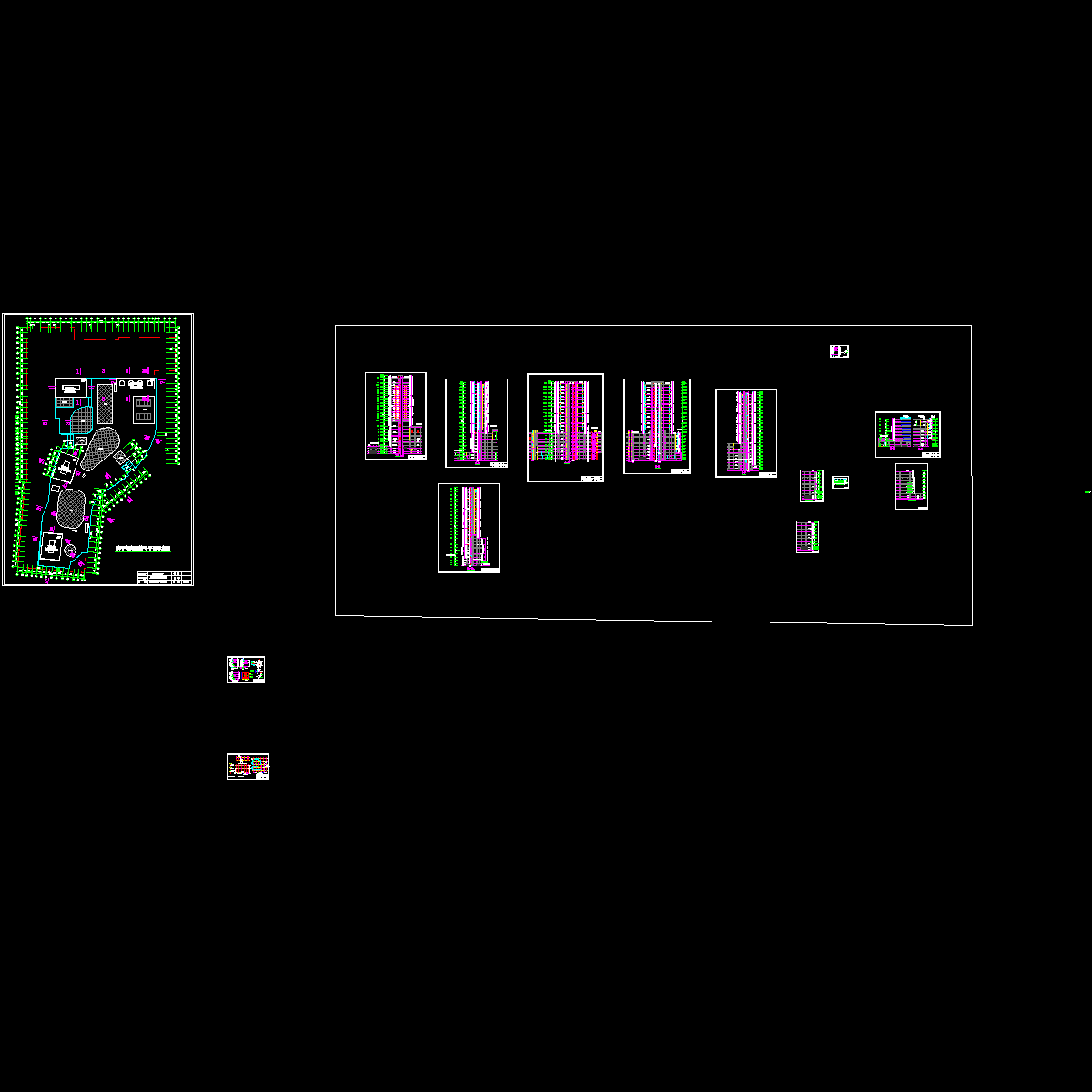

共33页，。（另附计算书和cad图纸）
