高层落地式钢管脚手架方案(35.8M高)_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架搭设:双排 脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 搭设高度:35.8m
  • 脚手架计算书:落地式脚手架
  • 编制时间:
  • 基本参数:搭设高度35.8 m,12米以下采用双管立杆,12米以上采用单管立杆。

附件详情

  • 一、编制依据………………………………………………2
  • 二、项目概要………………………………………………2
  • 三、材质要求………………………………………………2
  • 四、搭设方案………………………………………………3
  • 五、脚手架搭设注意事项…………………………………6
  • 六、拆除方案………………………………………………6
  • 七、检查与验收……………………………………………7
  • 八、安全措施…………………………………………….8
  • 九、安全计算…………………………………………….9~~20页
  • 附:脚手架南立面图、脚手架外立面图、外脚手架平面图

附件详情

二、项目概要
该项目位于绍兴,总建筑面积为33485m2,建筑总高度为90.9m,地下一层,地上二十八层,框剪结构。该工程主体已全面结顶,原论证的悬挑脚手架已部分拆除,为进行外立面装修需要,重新搭设落地式钢管脚手架,特编制此方案。

四、搭设方案
4.1搭设总高度:1#、2#楼从地下室顶板搭至12层,搭设高度35.8M。
双排脚手架;排距Lb=1.05m;纵距La=1.5m;步距h=1.8m;连墙杆间竖直6.0m;水平3.0m;里排立杆距建筑物0.30m;外排栏杆与纵向水平杆之间的距离为0.6m;双排立杆搭设高度12m;全封闭式密目安全网1.8*6m的封闭防护。
落地脚手架搭设步骤:地下室顶板→基础承载实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆(搁栅)→剪刀撑→连墙件→铺脚手片→扎防护栏杆→扎安全网。
4.2落地架
4.2.1立杆基础:立杆基础是脚手架的整体承重部位,立杆立于地下室顶板上,在内、外立杆下底座分别用18#槽钢作为垫块,垫块外排水沟需派专人及时疏通。
4.2.2须设置纵、横向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
4.2.3底层步距≤2m。
4.3立杆
4.3.1立杆通过连墙件与建筑物可靠连接,连墙件作法见附图。
4.3.2立杆接长除顶层步可采用搭接外,其余各层各步接头均采用对接扣件连接。对接、搭接应符合下列规定。
①立杆上的对接扣件交错布置:两根相邻立杆的接头不得设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离≥500mm;各接头中心到主节点的距离≤600mm。
②搭接长度≥1m,采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离≥100mm。
4.4纵向水平立杆
纵向水平杆须按下列规定搭设:
4.4.1、纵向水平杆设置在内侧,其长度不得少于3跨;
4.4.2、纵向水平杆接长采用对扣件连接,也可采用搭接,对接、搭接按下列规定施工:
①纵向水平杆的对接扣件交错布置:两根相邻纵向水平杆对接扣件不要在同步或同跨内;不同跨度或不同相邻接头在水平方向错开的距离≥500mm;各接头中心至最近主节点的距离≤600mm。
②搭接长度≥1m,等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离≥100mm。
③横向水平杆作为纵向水平杆的支座,用直角扣件固定在立杆上;纵向水平杆采用直角扣件固定在横向水平杆上,间距为350mm,竹笆脚手板两端用木方压住,用铁丝捆绑在纵向水平杆上。
4.5横向水平杆:
主节点处须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距≤离150mm。



2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

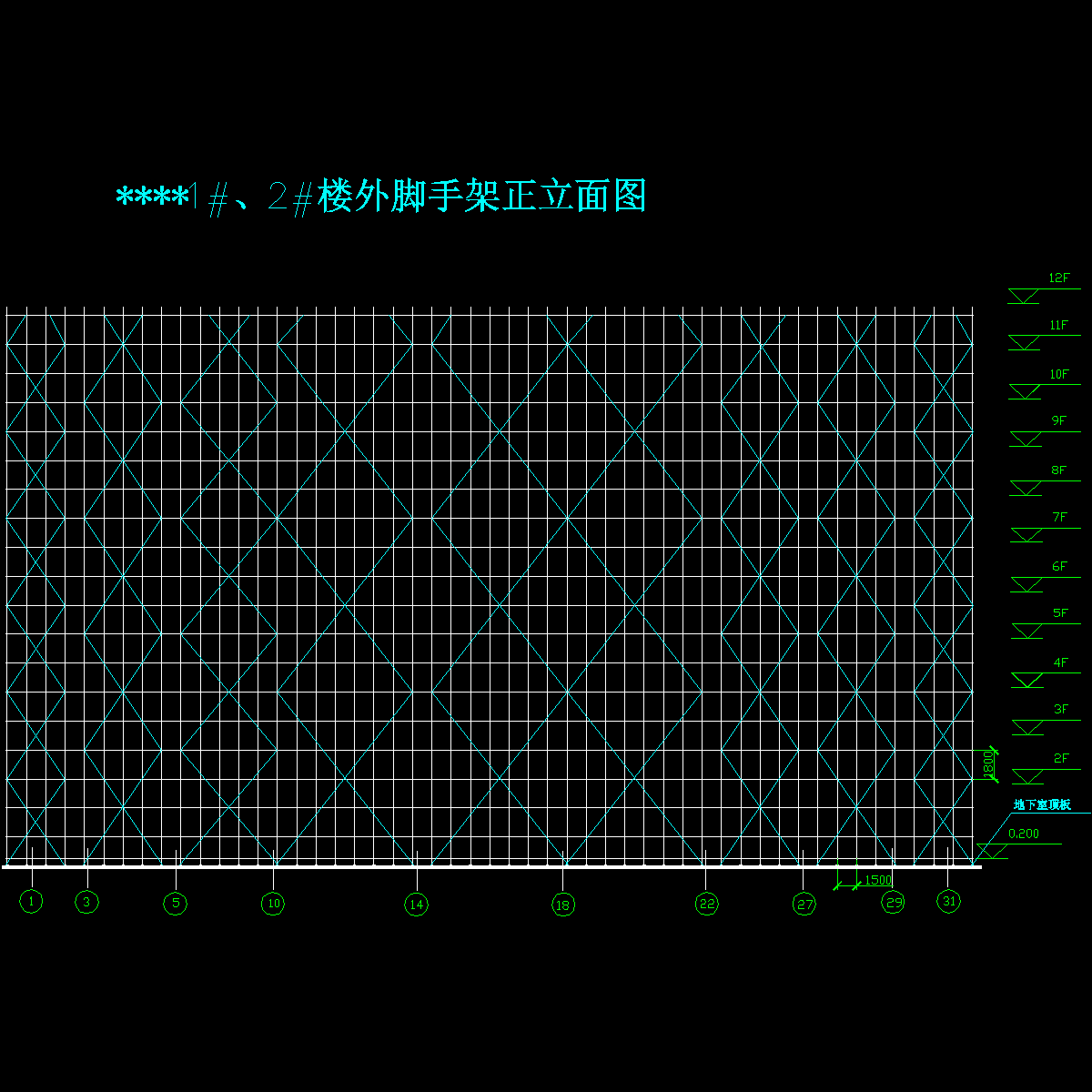

  • 脚手架南立面图.dwg
    脚手架南立面图.dwg

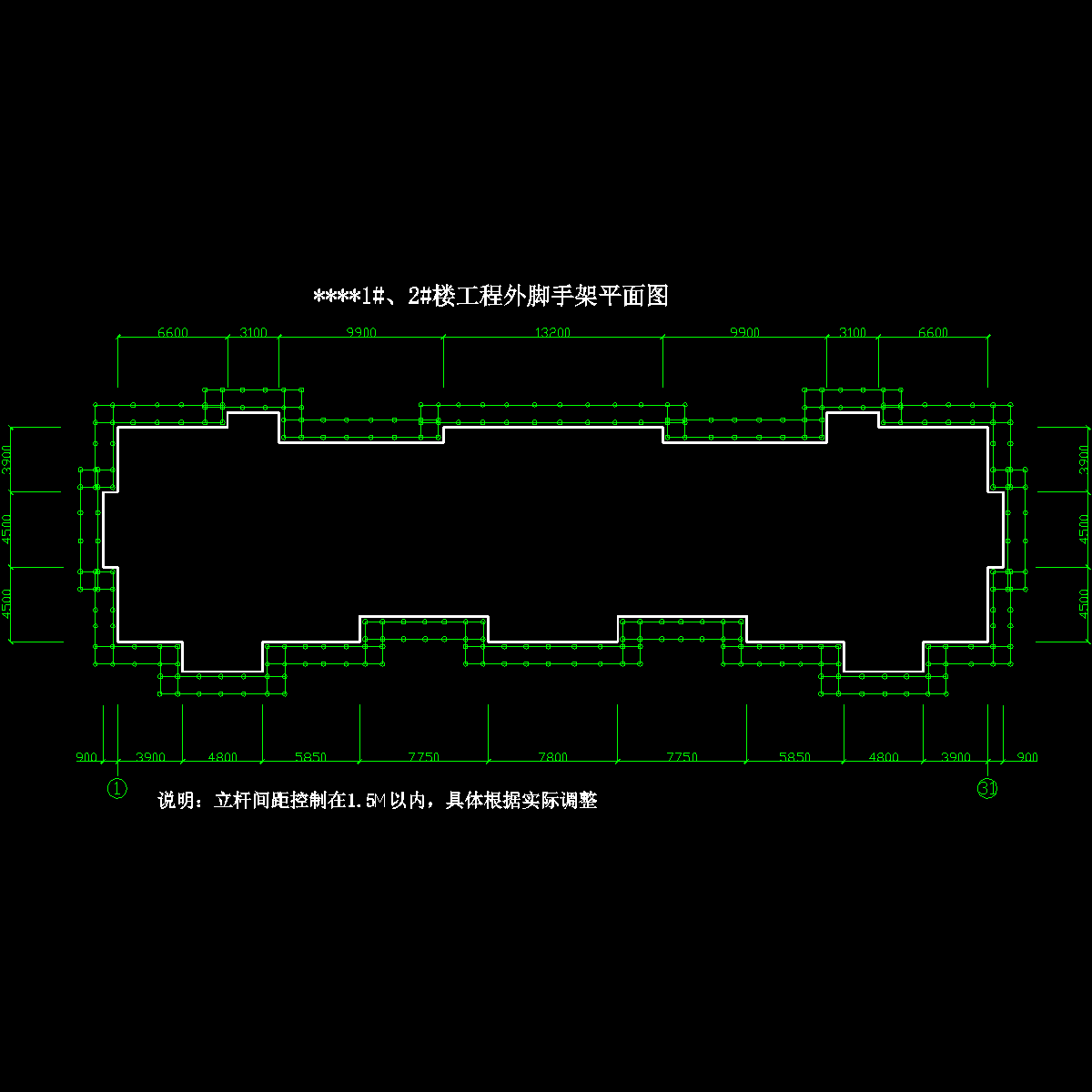

  • 外脚手架平面图.dwg
    外脚手架平面图.dwg

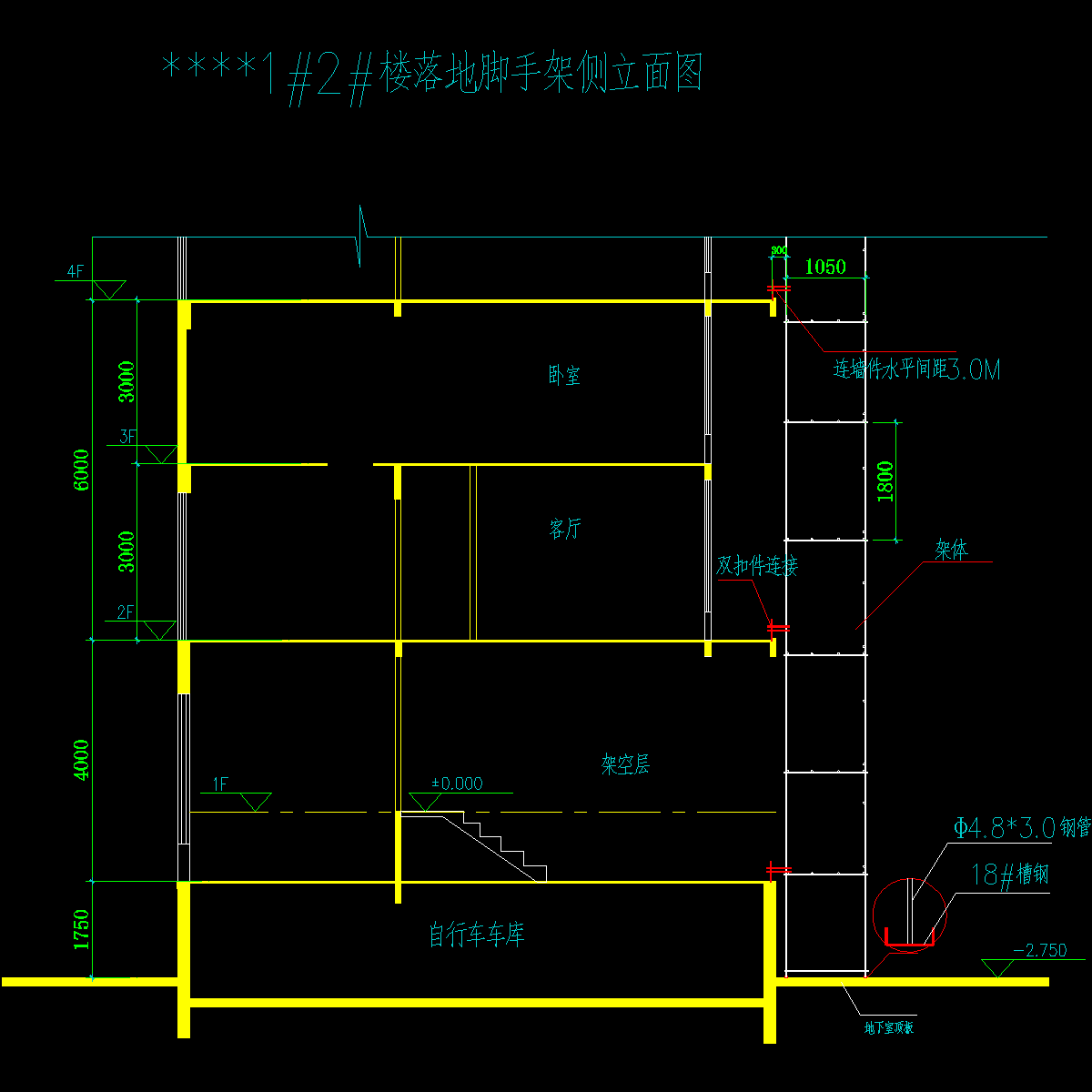

  • 脚手架外立面图.dwg
    脚手架外立面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
