建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
脚手架材料：钢管
脚手架
-
脚手架搭设：单排脚手架
-
脚手架支固：附着升降脚手架
-
连接方式：扣件式
-
提升高度：19.8m
-
脚手架计算书：附着升降脚手架
-
编制时间：
-
基本参数：架高19.8米、架宽：0.8米、导轨主框架间距≤7.0米、架体离墙距离在0.3—0.5m。
附件详情
-
目 录
-
附着式升降脚手架专项施工方案审批表 3
-
目 录 4
-
第一章 项目概要 5
-
第二章 编制依据 6
-
第三章
项目管理
体系及操作班组组成 7
-
第四章 附着式升降脚手架性能及主要构配件性能 8
-
第五章 整体提升架的平面布置 23
-
第六章 整体提升脚手架的工艺流程26
-
第七章 整体提升脚手架提升、下降的工艺流程 32
-
第八章 整体提升脚手架拆除工艺流程 35
-
第九章 整体提升脚手架的临时用电方案 38
-
第十章 整体提升脚手架的验收和检查 39
-
第十一章 整体提升脚手架的安全使用措施 49
-
第十二章 整体提升脚手架的质量保证措施 55
-
第十三章 整体提升脚手架的日常检修措施 58
-
第十四章 总分包管理、配合措施 59
-
第十五章 应急预案 65
-
第十六章 设计计算书 72
-

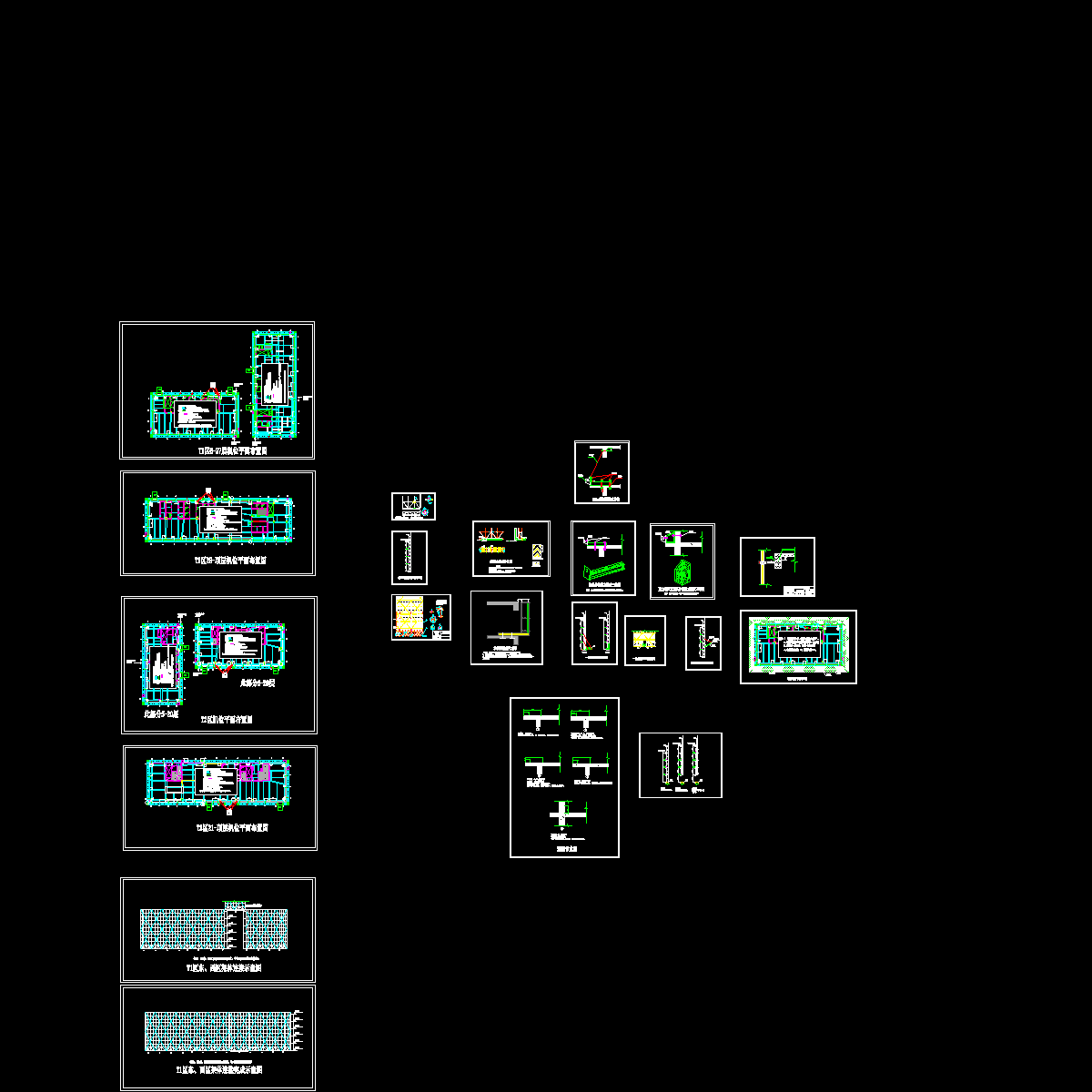

第十七章 相关附件及附图 87
附件详情
该项目包含T1、T2两栋楼，T1楼地上36层，标高144.85m。T2楼地上33层，标高137.0m。
【主要技术指标】
该项目架高19.8米，覆盖4层楼。架宽：0.8米，导轨主框架间距≤7.0米。
附着型式：直接附着式，由主框架和水平支承框架承载。
操作层层数：该项目10步半架。固定型式：穿墙螺栓固定。
离墙距离：架体离墙距离在0.3—0.5m之间可调。
附着式升降脚手架结构主要由导轨主框架、水平支承框架、附墙固定附着支座、提升设备、防坠装置、钢管、扣件、脚手板等组成。
【组装程序】
预留穿墙螺栓孔洞→组装水平支承框架→吊装导轨主框架→组装架体→安装附着支座→组装其余部分架体。
吊装导轨主框架：
（1）当水平支承框架组装一部分后，随后吊装导轨主框架，起吊时要合理选择吊点，以使其能垂直升降。
（2）导轨主框架按设计位置与水平支承框架相连。导轨主框架与水平支承框架通过连接件用螺栓连接。导轨主框架吊装后要安装必要的斜撑固定，相邻两榀主框架安装后立即组装几步大横杆固定其间距，防止其倾斜、倾倒，并与建筑物安装可靠的临时拉结，具体拉结预埋位置见附图。
（3）与水平支承框架连结后，立即装好抛撑杆，再解开上面的吊点钢绳。
（4）导轨主框架吊装、固定后，把附墙固定附着支座套在导轨上移至将要安装的位置，临时固定，并校正导轨主框架两个方面的垂直度，安装临时拉结，垂直度≤3mm，顶步晃动≤10mm。
架体组装顺序：立杆→大横杆→小横杆→剪刀撑→脚手板→踢脚板→安全网→底层密封板。
共101页 编制时间：1月
架体升降工况示意图
架体使用工况示意图1
架体使用工况示意图2
架体使用工况示意图3
外隔墙防护平面示意图
