高层商业住宅工程悬挑式卸料平台施工方案cad平面图

[复制链接]

0

主题

0

帖子

388

积分

超级版主

Rank: 8Rank: 8

积分
388
发表于 2021-11-11 21:30:24 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 1、编制依据1
  • 2、项目概要2
  • 2.1工程简介2
  • 2.2设计概况2
  • 3、施工部署3
  • 3.1卸料平台方案选择3
  • 3.2组织准备3
  • 3.4技术准备3
  • 3.5材料准备3
  • 3.6劳动力组织4
  • 4、设计方案与施工工艺技术5
  • 4.1卸料平台设计5
  • 4.3质量保证措施8
  • 4.4检查、验收程序9
  • 4.5卸料平台拆除10
  • 5、安全保证措施11
  • 6、操作平台安全要求:13
  • 7、计算书14

附件详情

为保证2层以上结构施工时,周转材料的周转使用,在施工至2层时搭设悬挑卸料平台,结合工程实际情况说明卸料平台的平面位置详见附图,卸料平台使用荷载为1t。 该项目卸料平台型钢焊接,面铺3mm花纹钢板,外侧采用Φ48.3×3.5壁厚的焊接钢管为拦杆。根部在楼层上采用地锚固定,端部采用两道钢丝绳斜拉和保护。 3.5.1、卸料平台长6.5m,宽1.9m,锚入建筑1.1m,主梁采用18#工字钢,次梁采用10#工字钢,次梁间距730m。钢材强度等级不低于Q235,其质量符合现行国家标准《碳素钢结构》(GB/T 700)和《低合金高强度结构钢》GB/T 1591的规定。 3.5.2、悬挑式钢平台满铺50mm厚的木板,并固定牢固。 3.5.3、斜拉钢丝绳采用直径18钢丝绳,外侧钢丝绳距主梁端头500mm,两道钢丝绳间距3.5m。
……
具体构造要求如下:
4.2.1悬挑式卸料平台的设置按《 建筑施工 高处作业安全技术规范》(JGJ80-91)的规定,其结构构造能防止左右晃动。
4.2.2悬挑式卸料平台的搁支点与上部拉结点,必须位于建筑物上,不得设置在 脚手架 等施工设备上。
4.2.3钢丝绳构造上宜两边各设前后两道,两道中的靠近建筑一侧的一道为安全储备,另外一道应作受力计算。
4.2.4设置四个吊环,吊运平台时使用卡环,不得使吊钩直接钩挂吊环,吊环用φ25以上钢筋制作。
……
23页,。

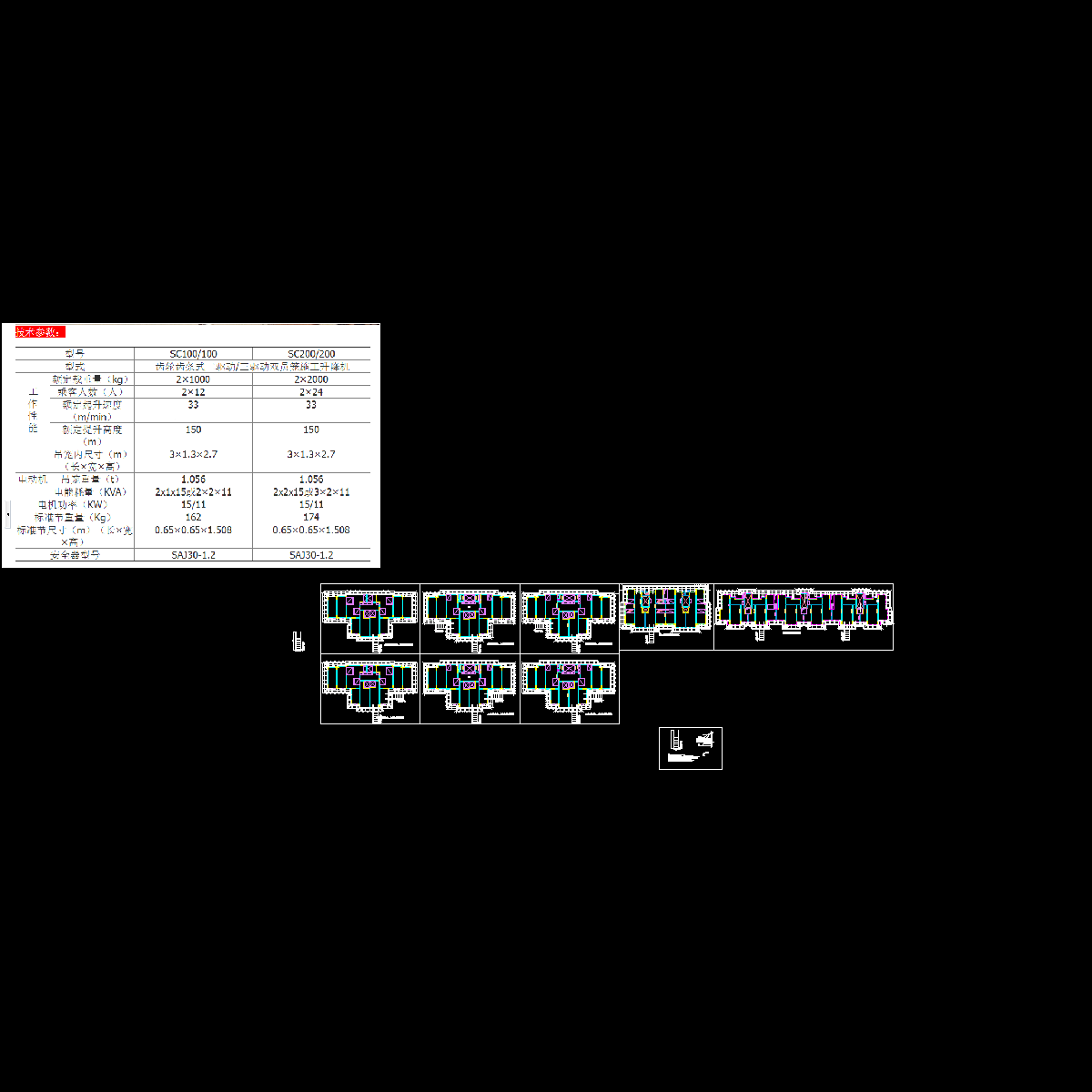

卸料平台平面图

高层商业住宅工程悬挑式卸料平台施工方案cad平面图
