扣件式悬挑脚手架施工方案（附图纸附计算）,布置图

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 脚手架材料：钢管 脚手架
• 脚手架搭设：双排脚手架
• 脚手架支固：落地式脚手架, 悬挑式脚手架
• 连接方式：扣件式
• 搭设高度：19.2m
• 脚手架计算书：悬挑式脚手架
• 编制时间：

附件详情

• 目录
• 目录 1
• 一、编制依据 2
• 1、施组文件 2
• 2、施工图纸 2
• 3、主要规范、规程 2
• 4、其它文件 2
• 二、项目概要 3
• 三、地上悬挑脚手架方案确定 3
• 四、施工准备 3
• 1、技术准备 3
• 2、人员组织 3
• 3、现场准备 4
• 4.材料准备 4
• 五、施工方法 5
• 3、脚手架的拆除 12
• 六、质量要求及检查验收 13
• 七、主要管理措施 13
• 附图1：悬挑钢梁布置图 15
• 附件悬挑脚手架计算书 16

附件详情

基础为梁板筏形基础，主体为框架剪力墙结构。 三、地上悬挑脚手架方案确定 该项目地下采用落地式脚手架，地上采用工字钢悬挑式脚手架，双排脚手架搭设高度为 18 m，B1楼搭设楼层分别为5.95m、24.85m、42.85m处板；B2、3、4楼搭设楼层分别为8.15m、26.15m、44.15m处板；悬挑架不周转使用，分三次搭设至结构封顶。搭设尺寸为：立杆的纵距为1.38m、1.5m搭配布置，立杆的横距为0.9m，立杆的步距为1.5 m；内排架距离主体结构悬挑板边缘长度为250mm；小横杆在上，在操作层（即满铺脚手板层）每跨内增加一根小横杆搭接在大横杆上；脚手架沿墙纵向长度为 150.00 m；采用的钢管类型为 Φ48.3×3.6； 横杆与立杆连接方式为单扣件；连墙件布置取两步两跨采用扣件连接；连墙件连接方式为双扣件； …… 3.2、拆除符合下面要求
3.2.1、拆除顺序应逐层由上而下按层按步的拆除，先拆护身栏、脚手板和横向水平杆，再依次拆除拉接杆；
3.2.2、要拆除的高度内,所布置连墙件应随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆除脚手架,分段拆除高度不应大于2米,大于2米加临时固定点；
3.2.3、拆除各杆件,脚手板扣件,严禁向地面抛扔，应集中堆放在卸料平台处，集中吊运。
3.2.4、架子拆除最后一步时,不得任由自由倒下,应采取临时支撑措施进行拆除；
3.2.5、 拆除作业区的周围及进出口处，必须派专人了望，严禁非作业区人员进入危险区域，拆除大片架子应加临时围栏；
3.2.6、拆除的杆件、脚手板、扣件及各种附件,均应分类码放,清理及时退场；
3.2.7、脚手架拆除时,应有安全员在现场指导、监督。
……
1.脚手架参数
双排脚手架搭设高度为 19.2 m，立杆采用单立杆；
搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为0.9m，立杆的步距为1.5 m；
内排架距离墙长度为2.20 m；
小横杆在上；
脚手架沿墙纵向长度为 184.40 m；
采用的钢管类型为 Φ48.3×3.6；
横杆与立杆连接方式为单扣件；
连墙件布置取两步两跨，竖向间距 3 m，水平间距3 m，采用扣件连接；
连墙件连接方式为双扣件；
……
共26页 编制时间：10月

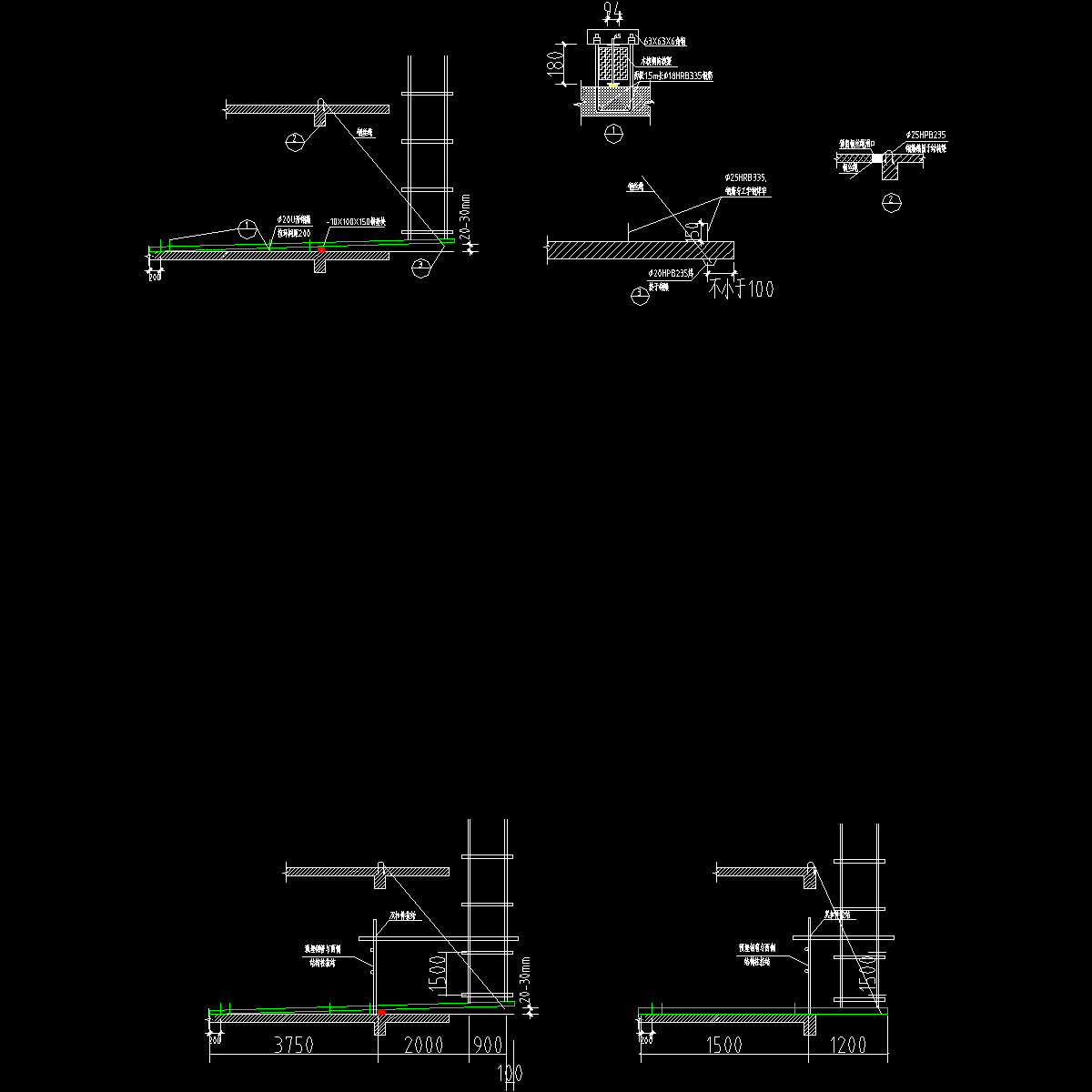

水平悬挑梁示意图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
