一份5层独立基础框架结构住宅楼结构CAD施工图纸（7度抗震）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.65kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：22张
• 设计年代：近代

附件详情

该资料为：某5层框架住宅结构设计图
该资料包含：
结构设计总说明、基础 平面布置图 、基础详图、柱配筋图、坡屋面柱配筋图、梁平法施工图、板配筋图、屋顶梁平法施工图、屋顶板配筋图共22张图纸。

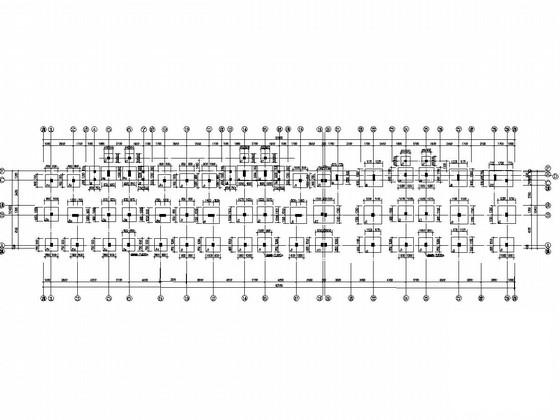

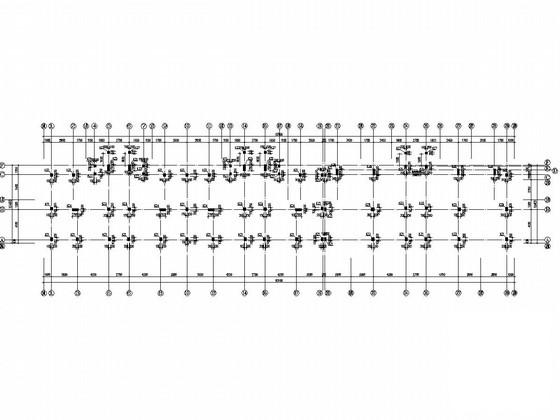

基础顶至2.960m柱配筋图

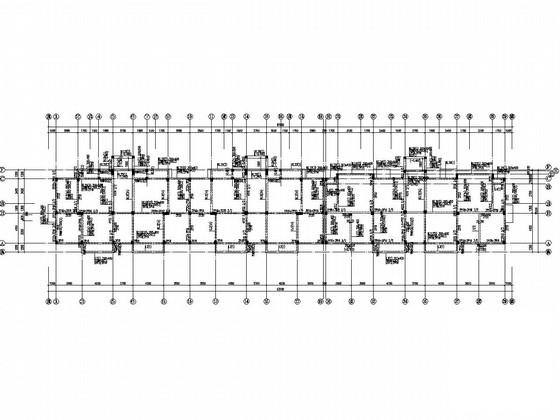

梁平法施工图
