顶板模板施工示意图纸(覆膜多层板)

[复制链接]

0

主题

0

帖子

1320

积分

超级版主

Rank: 8Rank: 8

积分
1320
发表于 2021-11-11 21:30:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

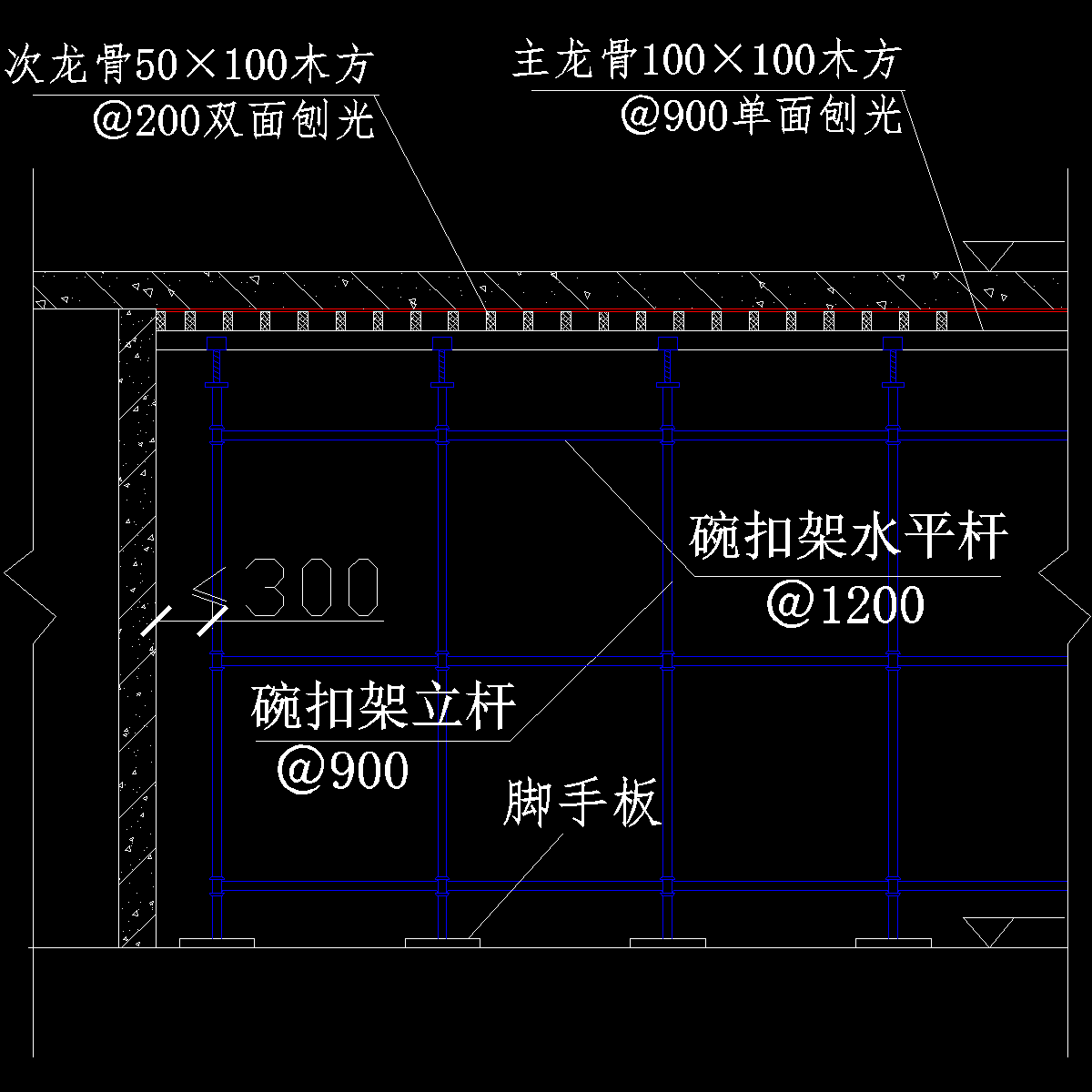

顶板模板采用15mm厚度覆膜多层板。主龙骨采用100mm×100mm@900mm(120mm厚楼板主龙骨间距为1200mm)单面刨光方木,次龙骨选用50mm×100mm@200mm双面刨光方木。为保证顶板的整体混凝土成型效果,将整个顶板的覆膜多层板按同一顺序、同一方向对缝平铺,必须保证接缝处下方有龙骨,且拼缝严密,表面无错台现象。若与柱相交,则不刻意躲开柱头,只在该处将覆膜多层板锯开与柱尺寸相应洞口,下垫方木做为柱头的龙骨。顶板模板及支撑详见下图

顶板模板施工示意图纸(覆膜多层板)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewwf2f1cfw2de1cd.rar

33.61 KB
