厂房悬挑梁高大模板施工方案(19米高跨度74米)

[复制链接]

0

主题

0

帖子

1446

积分

超级版主

Rank: 8Rank: 8

积分
1446
发表于 2021-11-12 21:05:50 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 模板材料:木胶合板模板
  • 主要部位:柱,梁,底板,楼板,剪力墙,楼梯
  • 特殊模板支撑:超高支模
  • 楼板支撑架:扣件式
  • 模板计算书:梁模板,支撑架
  • 编制时间:
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点:本分项工程的梁为悬空梁,截面为700x600,搭设高度为19.4米(至梁顶面),选用落地式钢管脚手架支撑系统。

附件详情

该项目厂房①轴线屋面结构悬挑了一条截面为700mmx600mm的大梁,据设计单位设计师介绍,此梁为悬挑梁,悬挑梁总长74米,除头尾两端各6米下方各有三根截面为400mmx700mm的结构柱支撑外,中间部分62米下部架空,无支撑结构,每间隔8米设置一根悬臂梁(截面为300mmx700mm,净跨为1米)与①轴结构柱连接作为支撑。①轴外地面标高为-0.15米,悬挑结构梁底标高为18.60米,该项目梁板的混凝土强度等级为C30,结构柱的混凝土强度等级为C30。 …… 1、支撑系统选型、选材 本分项工程选用落地式钢管脚手架支撑系统,采用φ48x3.0钢管及配套扣件,模板采用18mm厚胶合板模板,木枋采用75x75木枋,梁侧模内楞采用木枋,外楞采用φ48x3.0双钢管,托梁采用φ48x3.0双钢管,上托采用“U”托,伸出长度控制在250mm范围内。 ……
4、模板安装
梁底、梁侧模采用18mm胶合板,梁底平板模铺设在横枋上,横枋搁置在顶托梁上。
(1)先在柱上弹出轴线、梁位置线和水平控制标高线,按设计标高调整可调底座或U型托的标高,将其调至预定的高度,然后在可调顶托的托板上安放双钢管,上面横铺木枋,间距400mm,使用铁丝与钢管绑扎固定。安装完成后,用胶合板安装梁底模板,并拉线找平。
……
2、高支模的安全管理措施
(1)经本项目部 项目经理 技术负责人 对该项目存在的实际问题做了充分的分析后,决定采用高大梁采用扣件式钢管脚手架支撑系统作为本高支模的支撑系统。
(2)施工现场安全责任人负责施工全过程的安全工作,应在高支模搭设、拆除和混凝土浇筑前向作业人员进行安全 技术交底
(3)对钢管、配件、加固杆等应进行检查验收,严禁使用不合格的材料。
(4)搭拆脚手架支撑必须由专业架子工担任,并按现行国家标准《特种作业人员安全技术考核管理规划》(GB5036)考核合格,持证上岗。搭拆脚手架支撑时工人必须戴安全帽,穿防滑鞋,系安全绳。
……
附有:梁模板支架计算、大梁侧模计算及支模详图等
60余页,

厂房悬挑梁高大模板施工方案(19米高跨度74米)

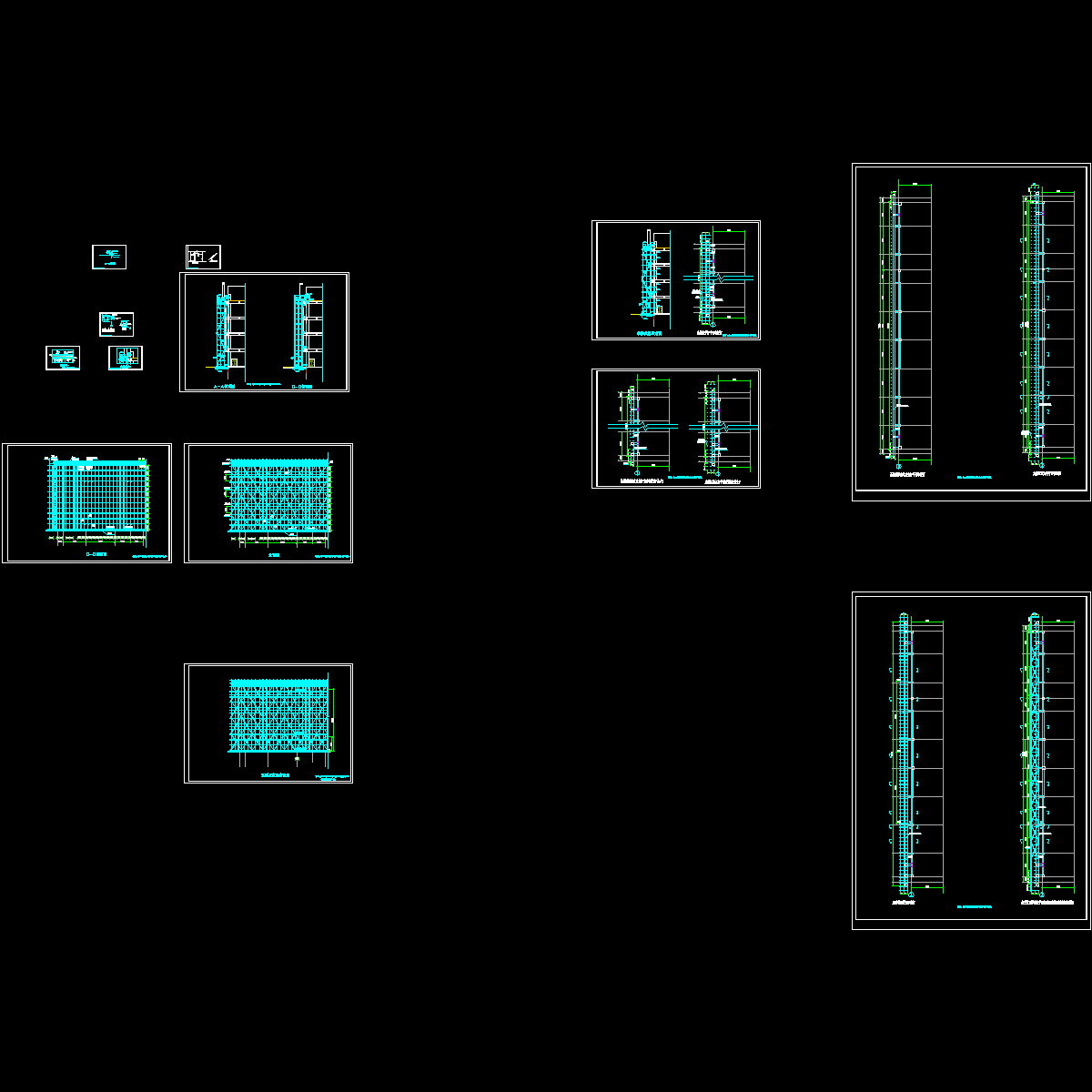

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewwssf1f20cceess.rar

721.09 KB
