一、项目概要 1
-
(一)、设计概况： 2
-
(二)、现场情况： 2
-
(三)、地质水文情况： 2
-
1、地质情况： 2
-
2、水文情况： 3
-
二、施工准备 4
-
三、施工总体部署 4
-
四、施工
进度计划
及其保证措施 6
-
五、施工平面布置 7
-
六、施工机械设备和人员配备 7
-
七、主要施工方案和方法 9
-
（一）、主要工艺流程： 9
-
（二）、施工测量 10
-
（三）、机械大开挖土方 10
-
（四）、基底换填处理： 11
-
（五）、人工配合机械挖运二次土方 12
-
（六）、边坡放坡及其加固处理 12
-
（七）、排水措施 13
-
八、回填土施工 14
-
（一）、施工要点 14
-
（二）、注意事项 14
-
（三）、质量控制 15
-
九、质量保证措施 15
-
十、职业健康环保和安全文明施工保证措施 16
-
十一、注意事项 17
-
十二、附图 1:
土方开挖
平面图1…………19
附件详情
主要文件为：
1、承台土方挖方案
2、三期土方开挖方案（包含回填土）
3、塌方处理方案

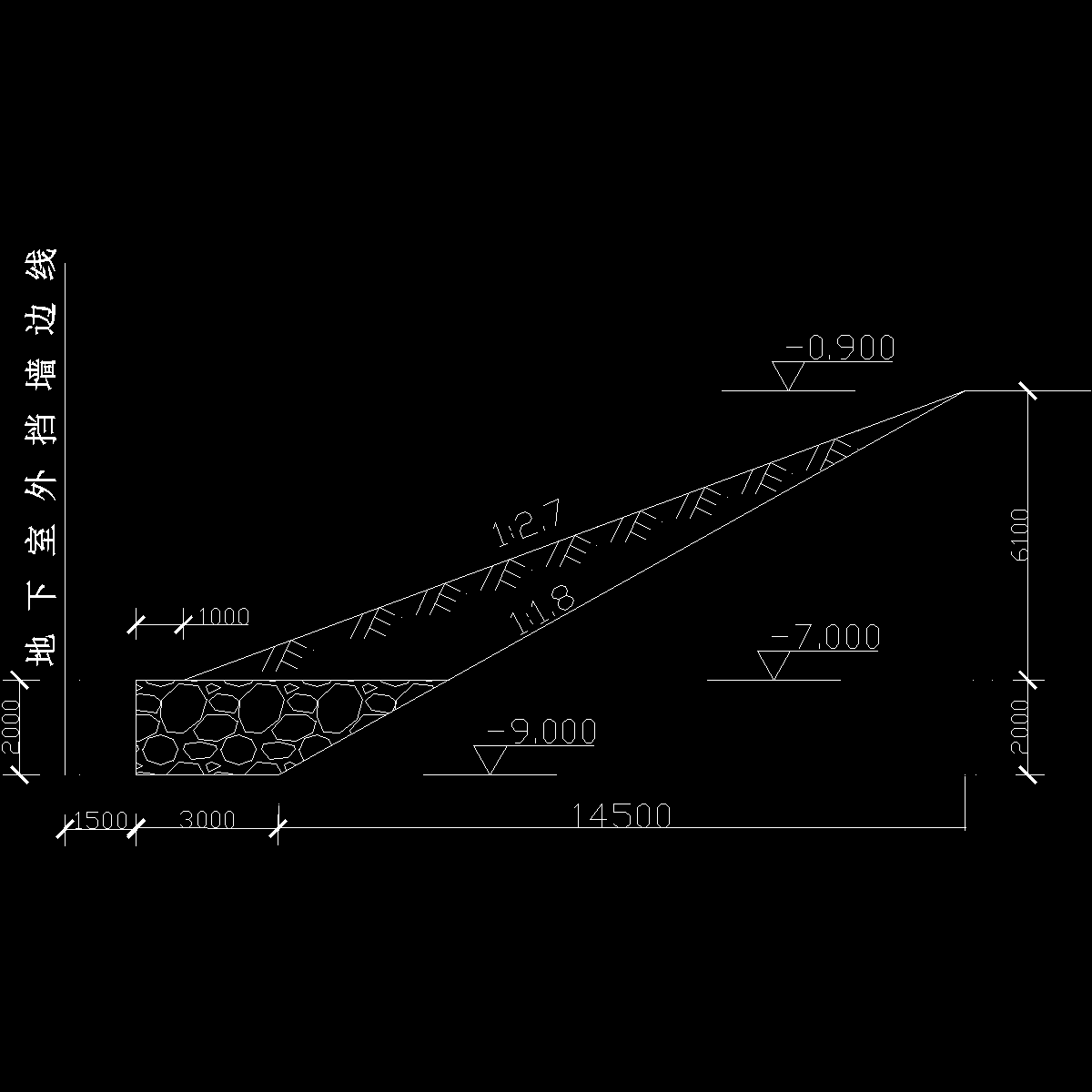

4、附图：护坡处理图
(一)、设计概况：
项目总占地面积为67164.1平方米,拟建建筑为多栋18~28层高层建筑。基础为预应力管桩基，地下室底板及承台落于淤泥层。
(二)、现场情况：
现场场地北高南低，分北区（全埋地下室部分）和南区（半埋地下室部分）来叙述，北区临时工棚，场地标高为4.3m左右，现正在逐步拆除。该项目东侧有些简易临时房屋，场地标高均为3.0m左右；南区为低洼菜地和养猪场，地质较差，基本上是淤泥，且地表水较多，标高大约为2.6m左右，东侧为630公交车临时总站（属该项目红线内用地）。该项目中部东侧有一栋福中福的烂尾楼，烂尾楼至我方用地红线距离约为10m左右。
七、主要施工方案和方法
（一）、主要工艺流程：
1、北区→南区→
市政道路
。
2、铺临时道路→第一次土方开挖（即南区挖至 0.75m；北区挖至-1.7m。）→回填600厚石粉→用毛石铺基坑道路→第二次土方开挖(南区挖至-0.7m；北区挖至-3.2m。)→施打预应力砼管桩→挖群楼承台、地梁土方。
3、测量放线→土方开挖→临时道路修筑→坡顶挡水线、排水明沟砌筑，边坡挂网浇筑砼→石粉换填、压实→基底排水沟、集水井开挖→砖砌排水沟、集水井。
（二）、施工测量
（1）备足小木桩、白线、白灰、铁钉供测量放线现场控制使用。
（2）现场设测量工长一名，全面负责测量工作，测量控制员三名，辅助工三人，分别跟踪划定的开挖区域，随时检查开挖标高，打小木桩或撒白灰设置标高控制标志，确保挖掘机按标高正确开挖，边坡坡度按施工方案规定的坡度进行控制，并随时注意边坡的沉降、位移等变形观测。
（3）各控制点桩、轴线桩、水准点桩等应事先引出基坑及开挖机械活动范围以外，并做好标识，设置保护措施，派专人经常检查看护。
（4）土方开挖前应根据施工图纸进行测量放线工作，在基坑开挖上下口撒出白灰线。开挖下口边线距离地下室外轮角线距离为2.0M，设置排水明沟及留置工作面。
