多栋中高层住宅楼建筑采暖通风系统CAD施工图纸

uuyy88 · 发表于 2020-2-28 19:25:50

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：4309.53平方米
建筑地上层数：8层
图纸设计深度：施工图
参考图纸：41张
设计年代：近代
设计内容：通风,采暖
冷热源：市政热网
采暖系统：热水辐射
水系统：同程式,异程式
送风方式：散流器送风
项目所在地：吉林

附件详情

设计施工说明
热力入口平面详图

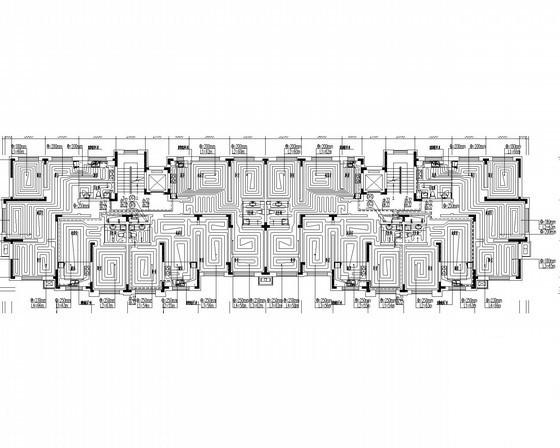

标准层户内地热盘管平面图

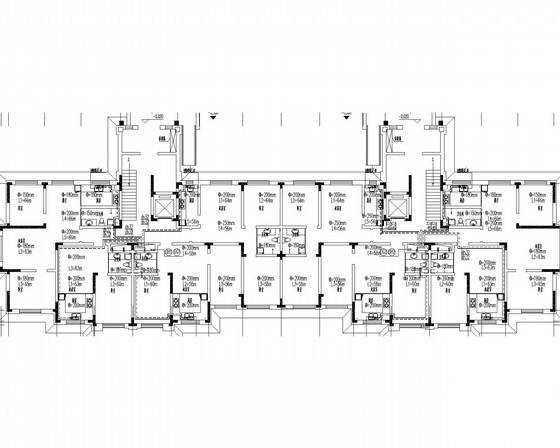

采暖平面图

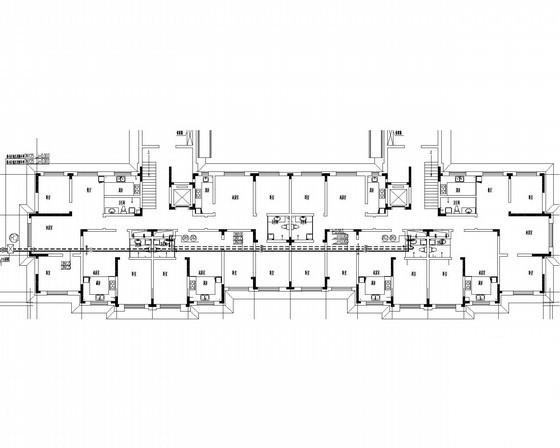

地下室采暖干管平面图

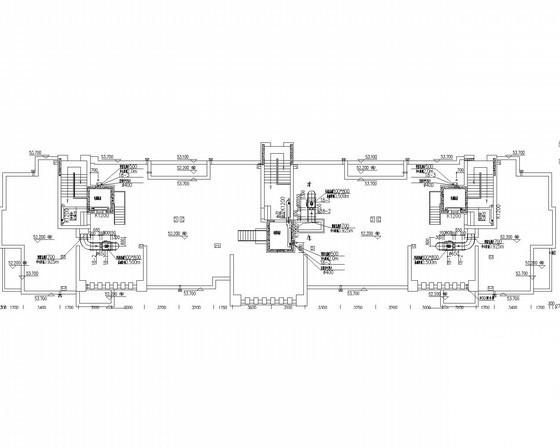

采暖通风平面图

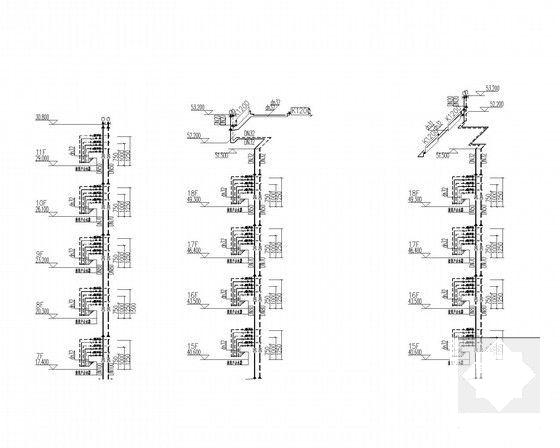

采暖系统图
卫生间通风剖面示意图

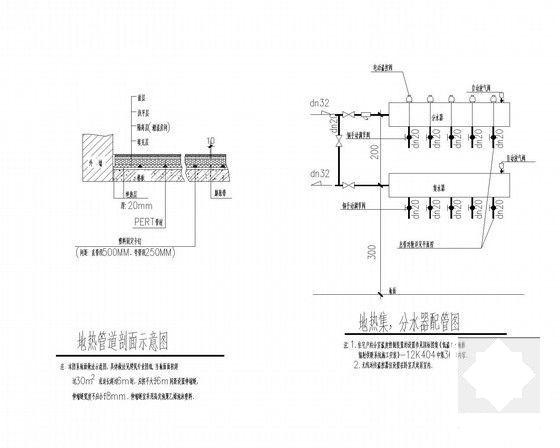

地热管道剖面示意图
地热集，分水器配管图
......

附件详情

一、项目概要：
项目位于吉林省，为一中高层住宅建筑，单体建筑面积4309.53m2,层数为8层，建筑高度为23.50m......
二、冷热源：
采暖热源取自小区换热站，热媒为60~50°C热水，连续采暖......
三、采暖系统：
1.住宅部分采用地热采暖，户内地面散热：阳台，厨房，卫生间地面以地砖计算；卧室、餐厅、起居室地面以地板计算。
2.采暖系统形式：采暖干管为同程式系统，管道井内采暖立管为下供下回异程式。
3.住宅系统采用分户热计量。热量表按80%的设计流量作为热量表的额定流量......
四、通风系统：
电梯机房、卫生间设置机械排风系统......

图纸共41张。
