城市钢箱梁组合钢板梁六车道高架立交桥图纸

yy8899 · 发表于 2021-11-19 23:03:14

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

车道数：六车道
设计时速：80
干线：是
位置：湖南
设计年代：近代
附属：大桥

资料城市快速路钢箱梁组合钢板梁高架立交桥图纸，共计937张PDF图纸，。节点清晰，桥梁结构丰富，推荐学习观摩。

项目概要

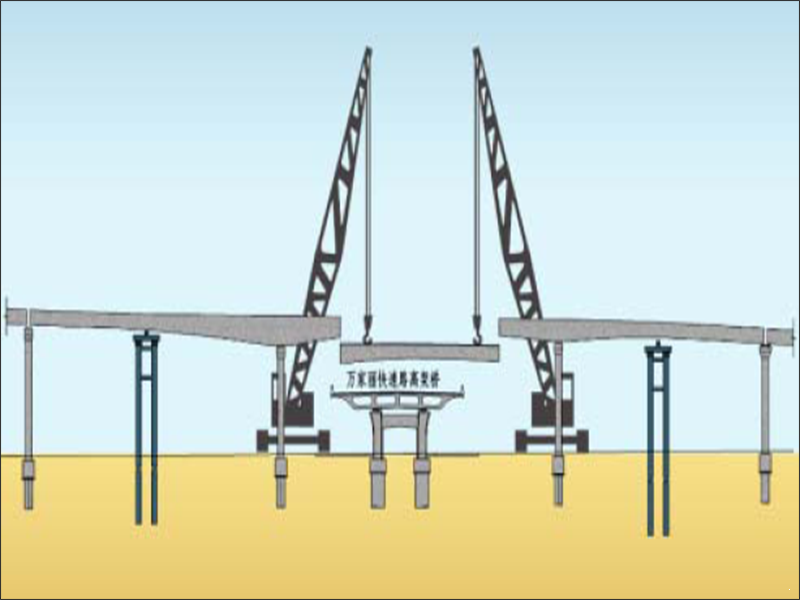

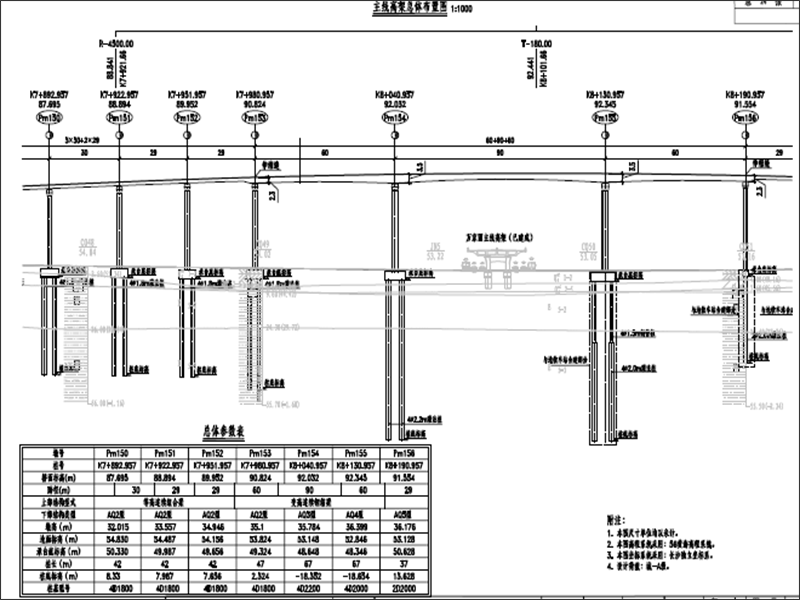

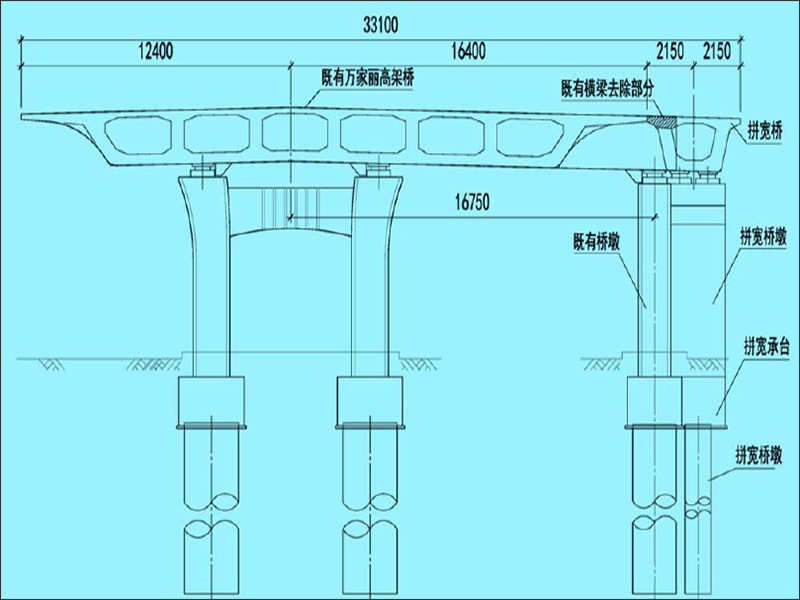

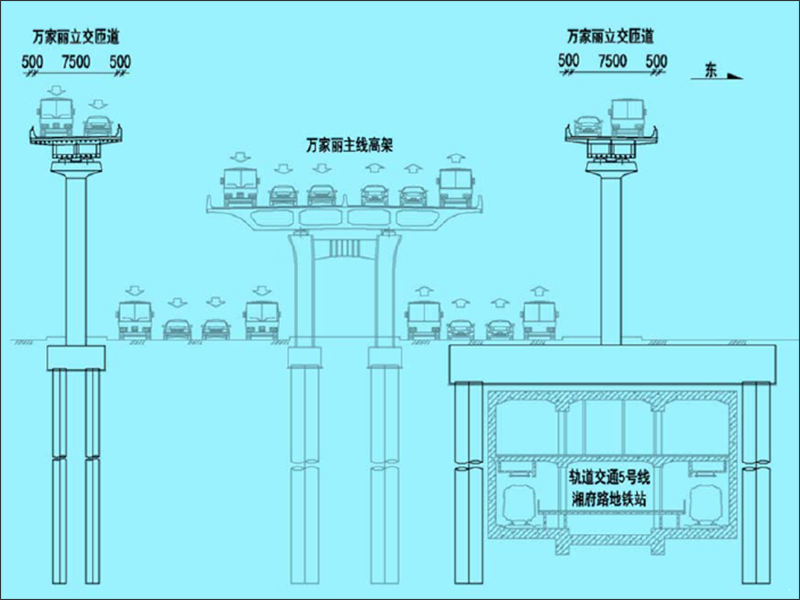

城市快速路工程全线采用“主路＋辅路”：主路道路等级为城市快速路，设计速度80km/h,双向6 车道车道规模。辅路道路等级为城市主干路，设计速度50km/h,双向6/8 车道车道规模。高架上匝道采用单车道标准，高架下匝道采用双车道标准，地面上下匝道采用单车道标准。该项目范围内设置枢纽互通立交2处，左转定向匝道一条，9对平行式一般立交匝道、两处过街钢桁架梁人行天桥。立交主线结构采用多箱单室钢箱梁、组合钢板梁，跨度布置为60 90 60m、36 60 36m、30 45 30m、30 40 30m、36 63 36m，钢箱梁支点梁高3.5m、跨中梁高2.3m，桥宽25.0m。主线高架桥展宽段拼宽东侧拼宽桥梁总长436m，拼桥桥宽7.5～9m，西侧拼宽桥梁总长313m，拼桥桥宽7.5～9m。主梁采用钢板组合梁，基本跨径为30m，跨一般路口节点桥主要跨度为60m 和45m。整幅桥宽25.0m。主线高架变宽方法为：在每一跨宽度变化区加小片组合梁的方式。三柱式框架墩、双柱式框架墩]、柱式花瓶墩，；上部结构采用组合钢板梁桥的桥跨，桥墩采用I型柱接盖梁式。涉地铁承台尺寸27.5m×6.5m。内容含主线、平行匝道、立交、主线及平行匝道的桥梁主体结构、桥面铺装、伸缩缝、支座、防撞栏杆、桥梁排水等。

1 设计说明 70页

2 图纸868张


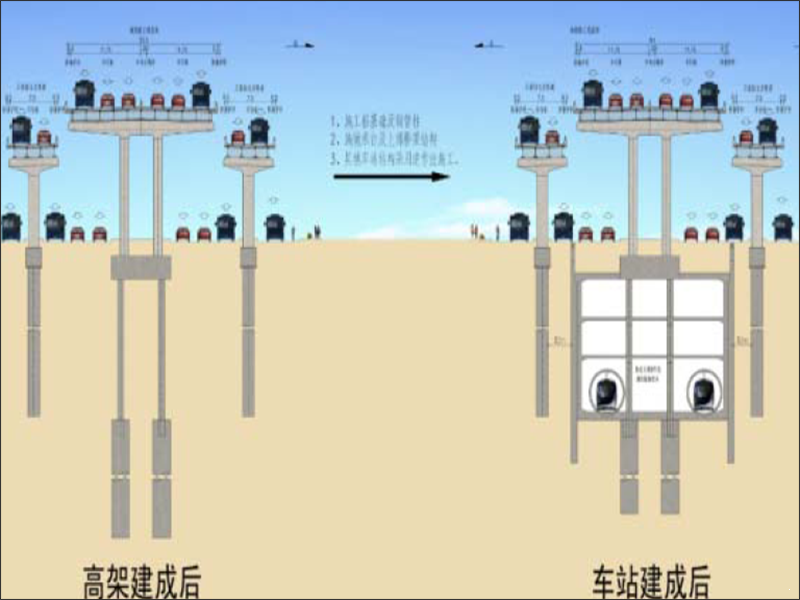

II 型大跨度承台应用示意图.png






以下是该附件的部分文件列表：
