城市政工程25m箱梁设计图纸和钢束构造图

0 主题	0 帖子	1571 积分

Rank: 8 Rank: 8

发表于 2020-10-15 20:41:43 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

图纸内容包括：标准断面图，中、端横梁、堵头板、钢束构造图，梁端锚下加强钢筋构造图，桥面现浇层钢筋构造图，封锚钢筋构造，上部箱梁负弯矩钢束槽口钢筋构造，上部预制箱梁钢筋构造，箱梁一般构造，箱梁现浇湿接缝钢筋构造图等17张图纸，并附有设计说明。

25m预制小箱梁一般构造.dwg

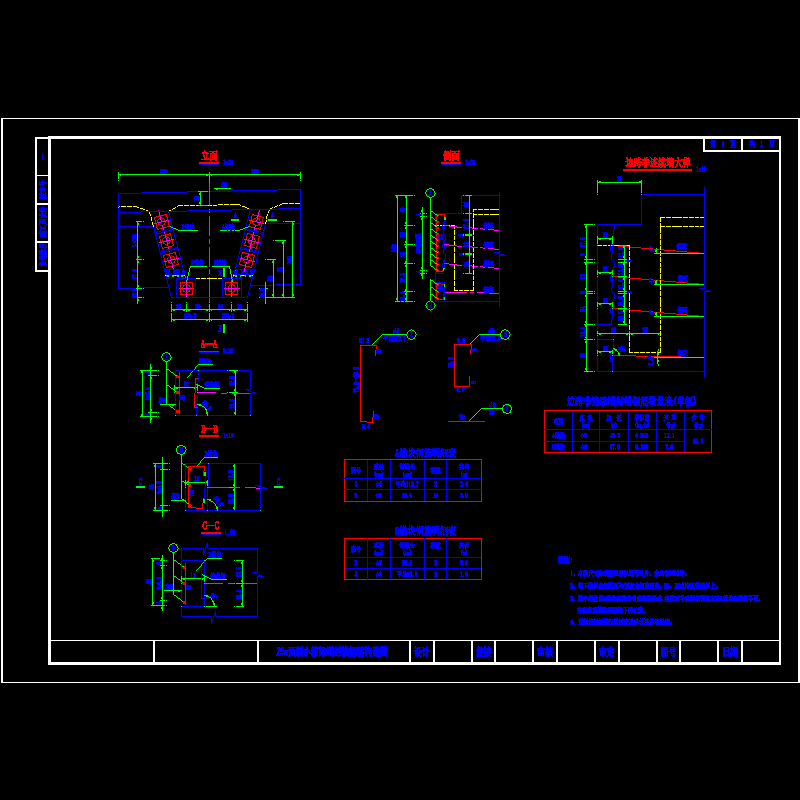

25m预制小箱梁上部箱梁封锚钢筋构造.dwg

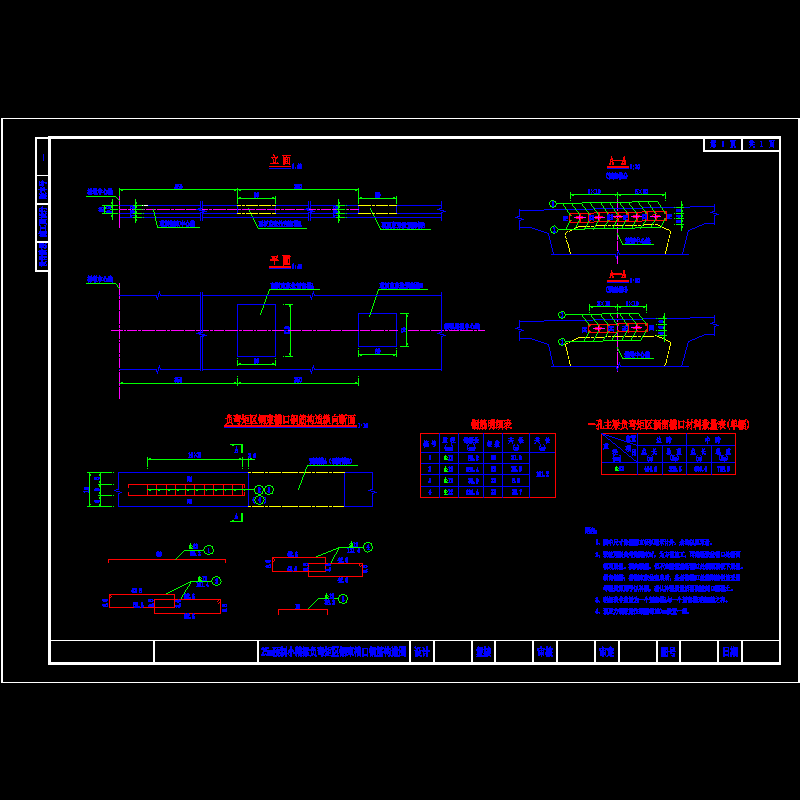

25m预制小箱梁上部箱梁负弯矩钢束槽口钢筋构造.dwg

25m预制小箱梁上部预制箱梁钢筋构造.dwg

25m预制小箱梁中横梁.dwg

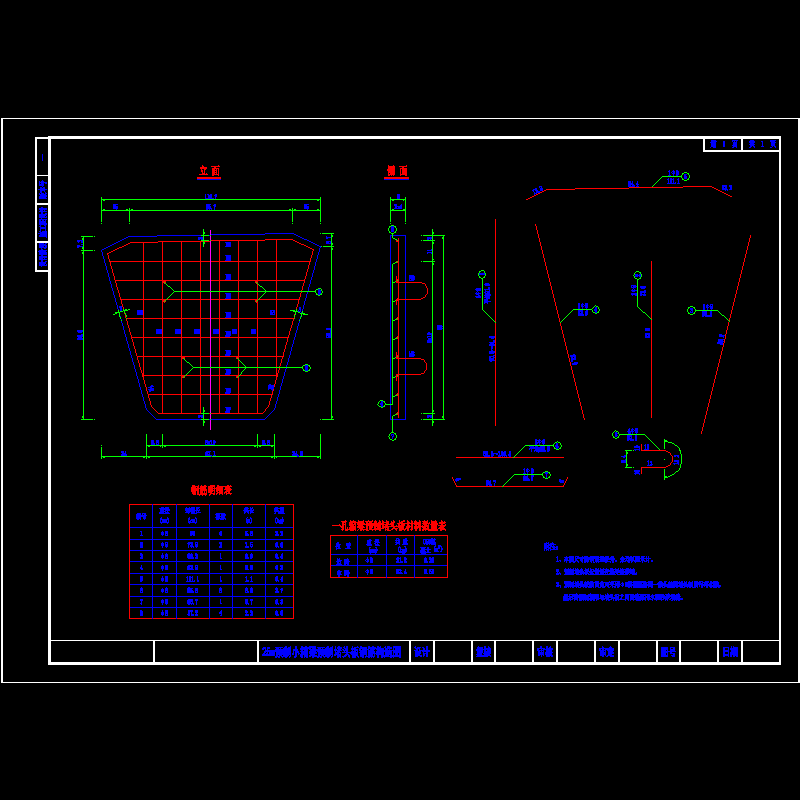

25m预制小箱梁堵头板.dwg

25m预制小箱梁标准断面图.dwg

25m预制小箱梁梁端锚下加强钢筋构造图.dwg

25m预制小箱梁端横梁.dwg

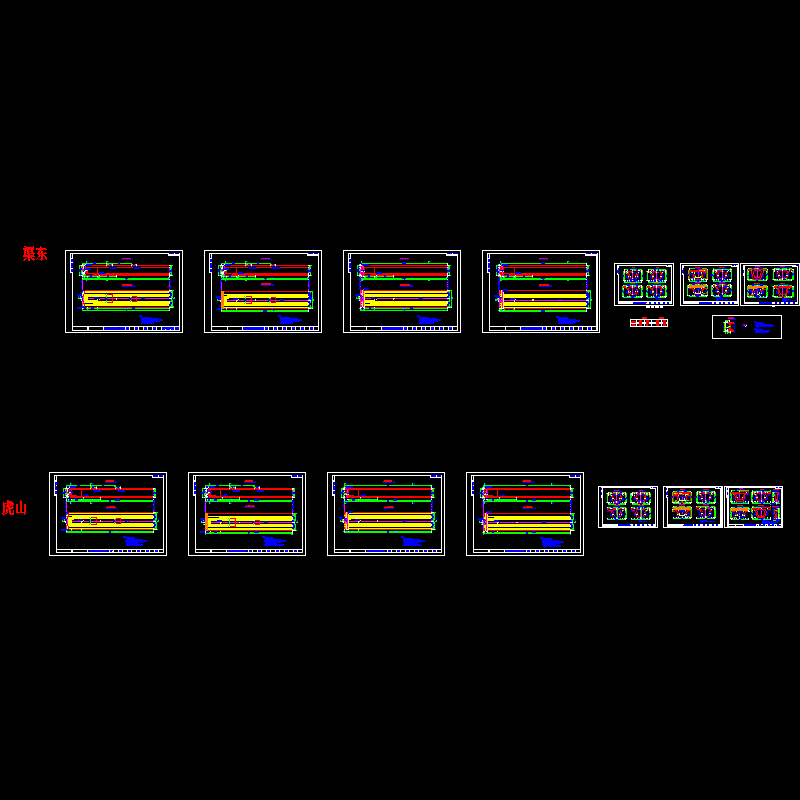

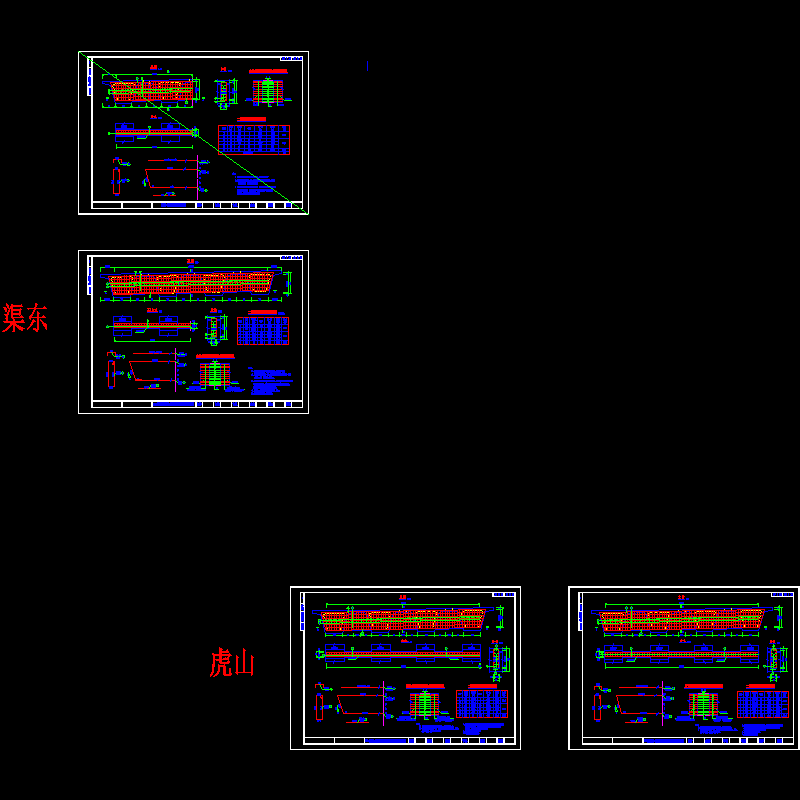

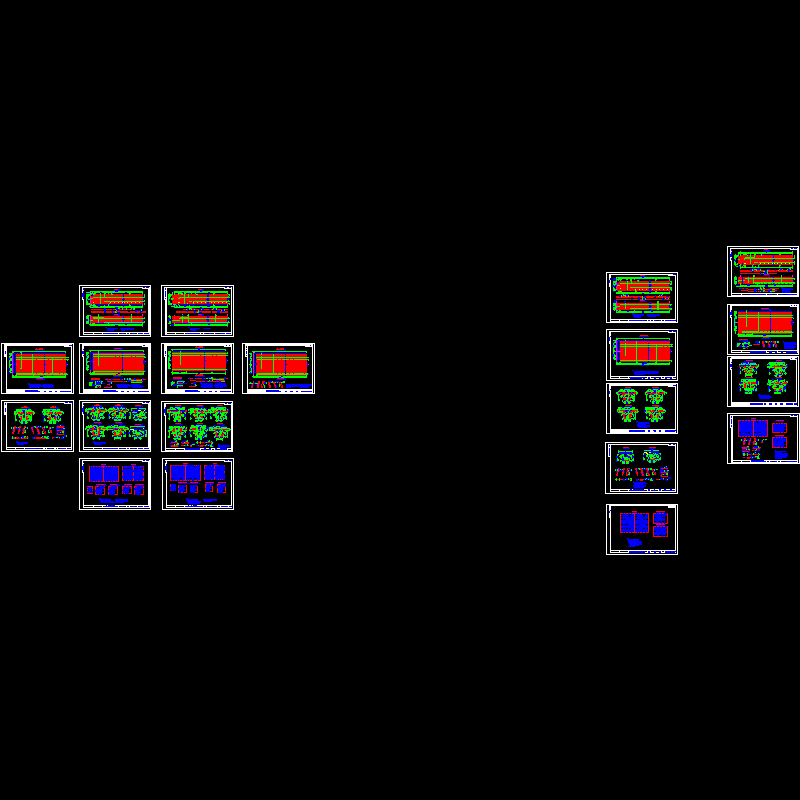

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

2.38 MB
