机耕道及农村公路与主线顺接道路施工图纸cad

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：四级
• 车道数：二车道
• 设计时速：20
• 干线：否
• 位置：重庆
• 设计年代：近代
• 附属：中小桥涵

该附件为： 机耕道及农村公路与主线顺接道路施工图dwg ，格式为dwg xls，包含工程数量表，节点清晰，标注规范，同类工程可下载参考。

一、项目概要：

1. 由于本项目的改造，旧路线形及标高有变动，为满足沿线村民的出行及耕作的需要，在与本项目交叉的道路，将既有机耕道或农村公路采取与主线顺接的方式接顺道路，路面结构为：面层：20cm厚水泥混凝土(设计弯拉强度≥3.5Mpa)。
2. 加宽改造路段占用了部分院坝，需对院坝挡墙和院坝路面恢复，院坝挡墙采用M7.5浆砌片石砌筑，院坝路面恢复采用20cm厚水泥混凝土(设计弯拉强度≥3.5Mpa)。
3. 为了理顺沟渠关系，减小对路基损害，在K21 980～K22 060段左侧占用排水沟渠，将沟渠改移到路基以外，恢复使用功能，改移沟渠采用M7.5浆砌片石砌筑，改移沟渠起、终点与原有沟渠接顺，并作必要的防护处理，防止水流冲刷破坏。

二、相关图片：




以下是该附件的部分文件列表：

文件名称	文件大小
3通村公路平面交叉接顺示意图.dwg	0.37 MB
4机耕道接顺标准横断面.dwg	0.21 MB
6-晒坝挡墙通用图.dwg	0.4 MB
8-改移沟渠.dwg	0.21 MB
TK.dwg	0.44 MB
0隔页.doc	0.02 MB
1其他工程1.doc	0.05 MB
2-1机耕道顺接工程数量表.xls	0.05 MB
2-2路面工程数量表.xls	0.06 MB
5-晒坝挡墙恢复工程数量表.xlsx	0.02 MB

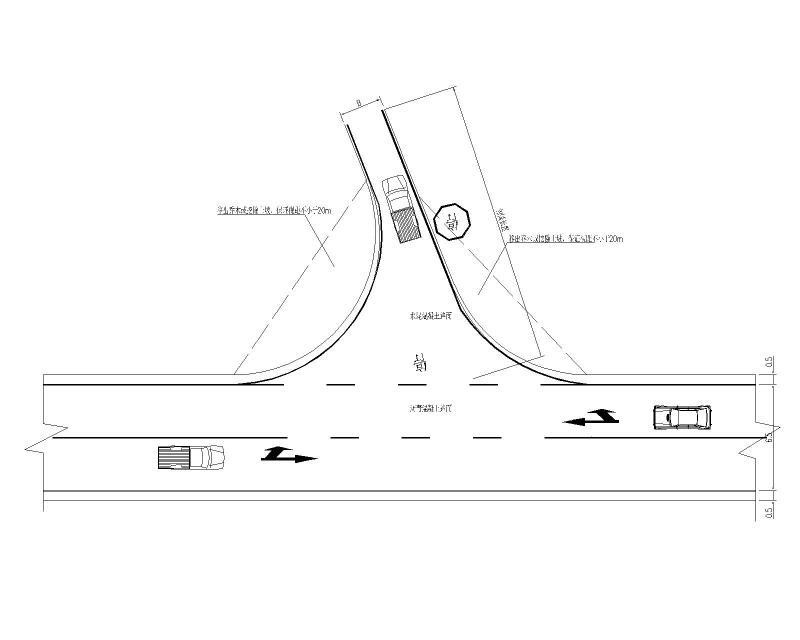

通村公路平面交叉接顺示意图

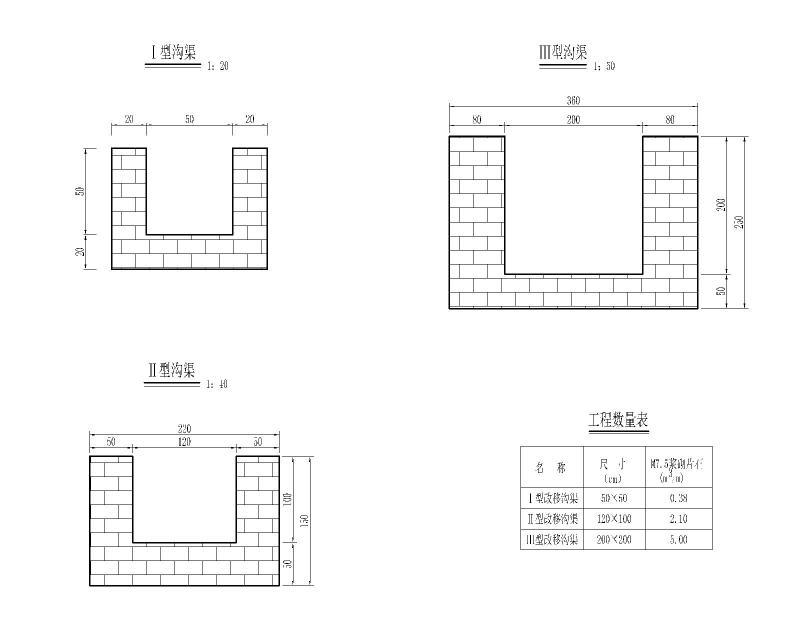

改移沟渠

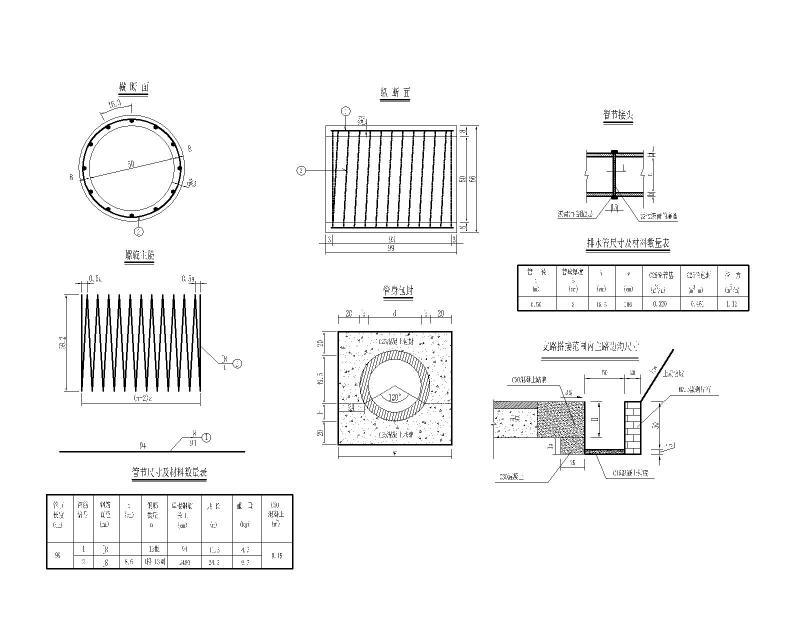

机耕道接顺标准横断面

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
