农村公路硬化工程CAD施工图纸设计70张（涵洞）(dwg)

yuzhong · 发表于 2020-8-26 20:46:59

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

设计总说明
工程数量汇总表
路线平面图
路线纵断面图
直线、曲线及转角表
纵坡、竖曲线表
控制点成果表
逐桩坐标表

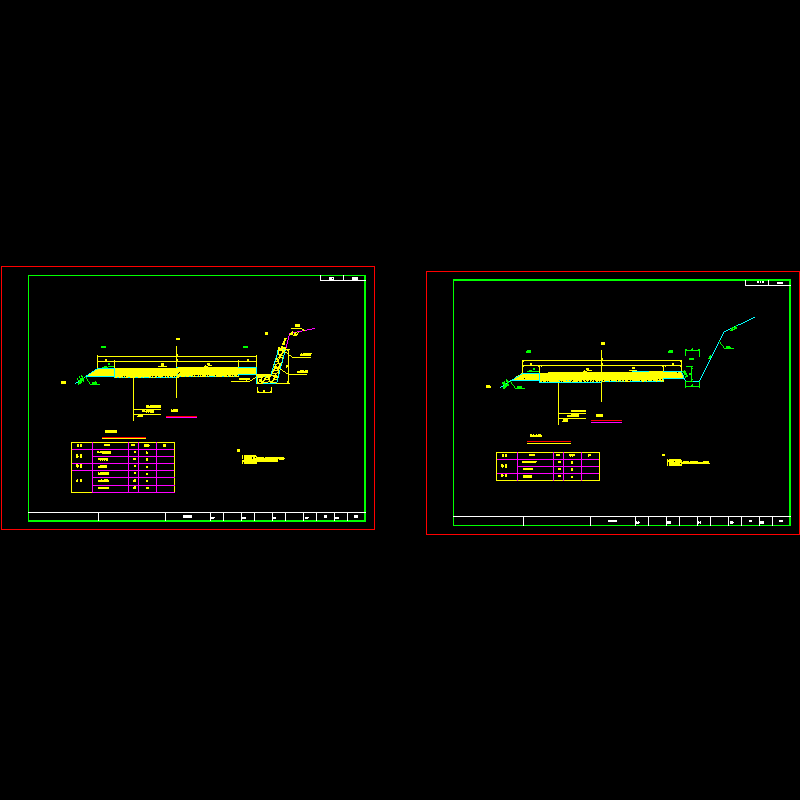

路基标准横断面图
路基一般图设计图
路基设计表
路基超高加宽表及路面加宽表
路基换填工程统计表
路基每公里土石方数量表
错车道数量统计表

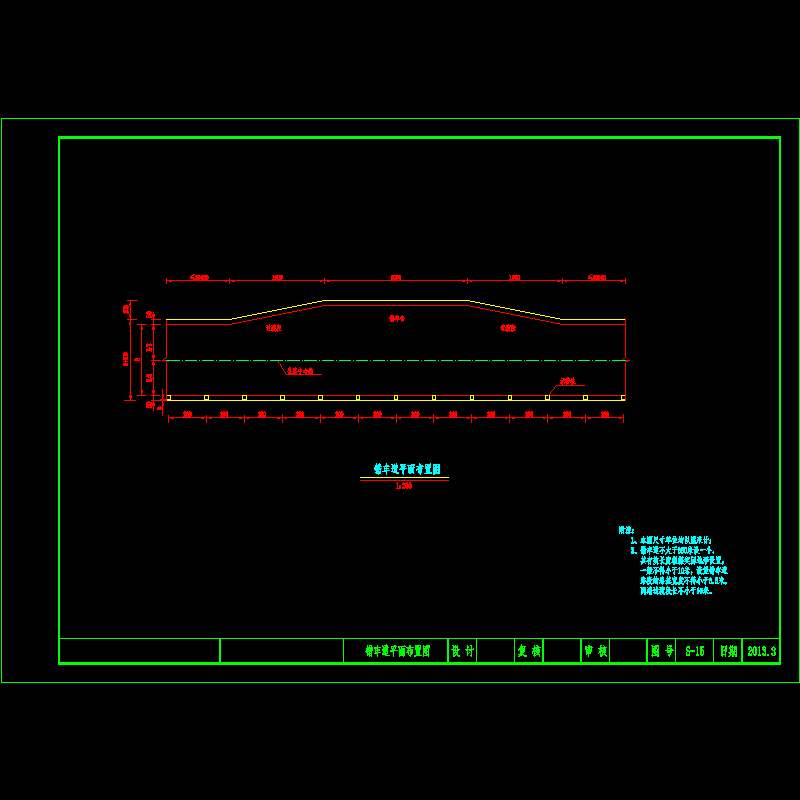

错车道平面设计图
路面工程数量表
路面结构设计图
安全设施数量表
安全设施设计图
涵洞工程数量表
涵洞标准图

附件详情

本图纸为农村公路硬化工程施工图设计，包含路基路面设计、安全设施设计以及涵洞工程设计等。
……
本段道路路线全线总长：2.382km，本次改建路线基本是按原路布线，设计中参照原有公路进行线形拟合，在充分利用旧路，对不符合线形要求的路线线形进行改善；同时增设了部分挡墙和涵洞，以提高路基的稳定性。
原有道路的技术状况：
1.1、原有路线多依坡就势展布，路线纵坡较大，急弯少。
1.2、原有道路路面为简易路面，路面宽度较窄，凸凹不平，局部地段车辙较重，有拥包情况。
1.3、原有道路地形以斜坡、陡坡为主，无大的不良地质，以碎石角砾土、块碎石土、及砂岩为主，路基基本稳定。
1.4、原有道路沿线多数涵洞、挡墙因为干砌，稳定性较差，已经损坏或有变形迹象；两侧边沟多数被堵，路基排水困难。
……
改造设计方案：
面层类型：18cm厚C30水泥混凝土面层 3cm厚碎石调平层；
路拱横坡：1.5%（单向坡）；
路基宽度: 培土路肩0.5米行车道3.5米培土路肩0.5米=4.5米；
设计荷载:公路-II级。
……
共70张，编制于2013年。
