该附件为：
[山东]城市公路双柱式索塔斜拉桥施工设计图
，CAD格式。
项目概要：
主桥为独塔双索面双跨式预应力混凝土斜拉桥，半漂浮体系，跨径组合90m 90m,桥面总宽31m；引桥为预应力混凝土连续梁，跨径组合为3x30m，桥面总宽28m。
（1）主桥主墩基础采用φ3750px钢筋混凝土钻孔灌注桩，桩长63m，选择第25层为桩尖持力层，共布38根工程桩。锚墩为桩柱式，基础采用φ3750px钢筋混凝土钻孔灌注桩，桩长45m，每半幅桥墩4根桩。引桥桥墩采用桩柱型式，基础采用φ3750px钢筋混凝土钻孔灌注桩，每半幅桥墩2根桩。桥台采用轻型埋置式结构，基础采用φ3750px钢筋混凝土钻孔灌注桩，每半幅桥台2根桩。左右幅桥台之间设50px沉降缝一道，用橡胶发泡填充。
（2）桩基设计承载力计算值以《岩土工程勘察报告》为依据。承载力大小以桩径、桩尖标高控制。桩基础按摩擦桩设计。
（3）桥墩和桥台按设计桥梁中心线径向布置。
.......
相关图片：

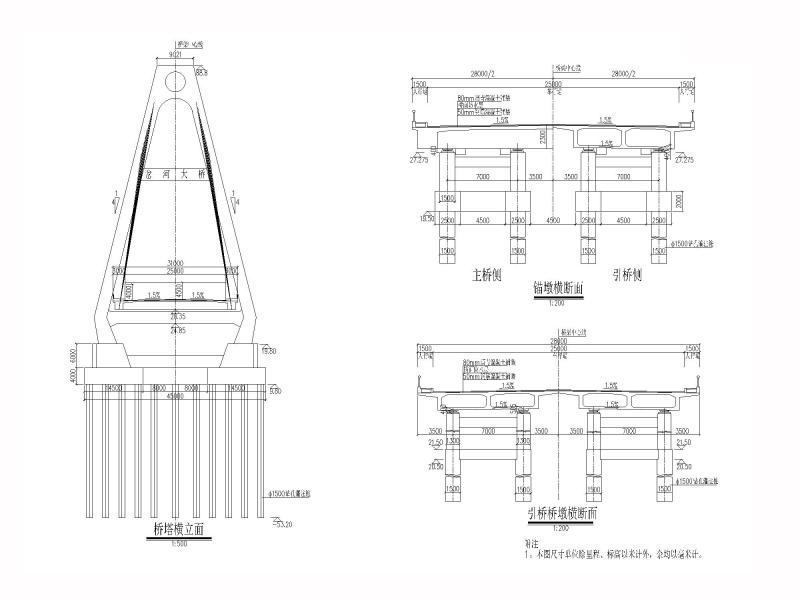

桥型总体布置图

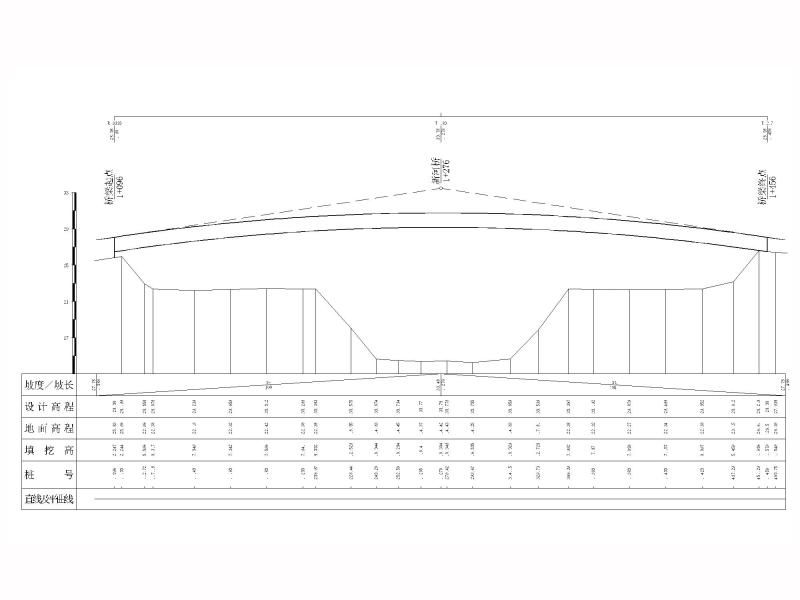

道路纵断面设计图

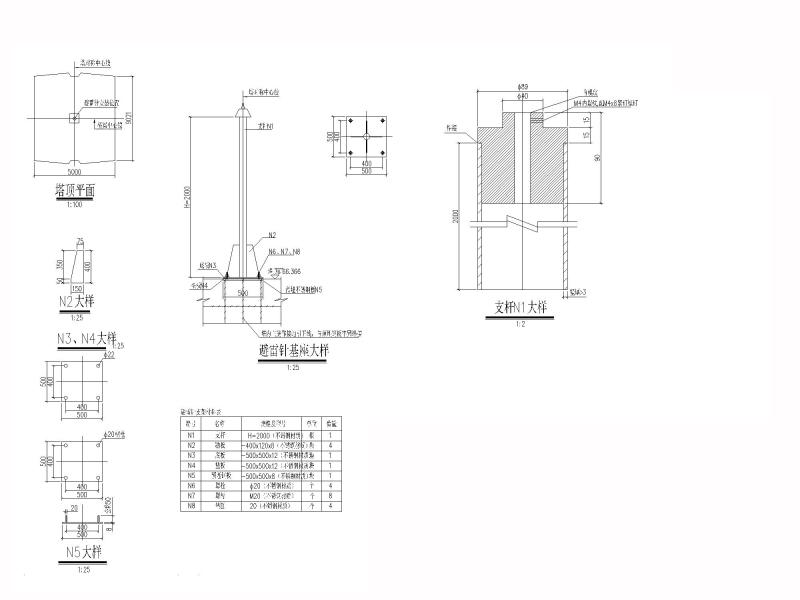

桥梁避雷布置图

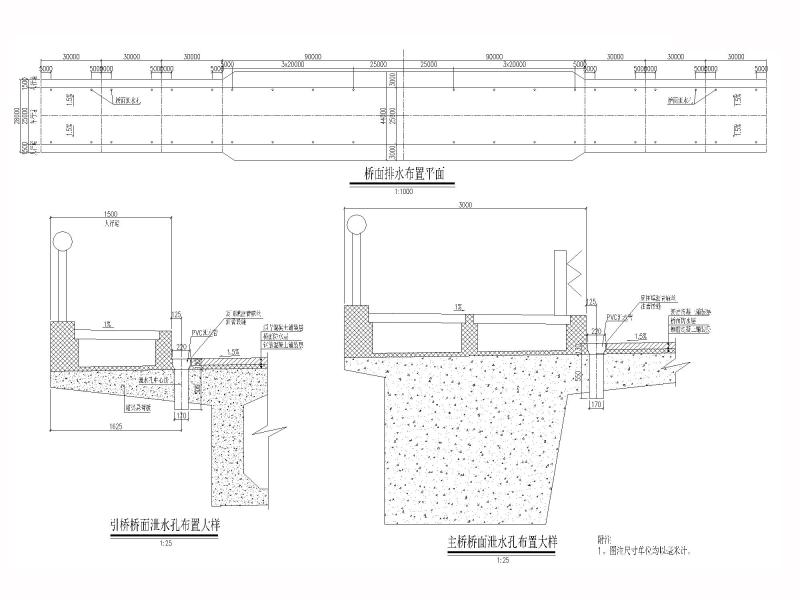

桥面排水系统布置图

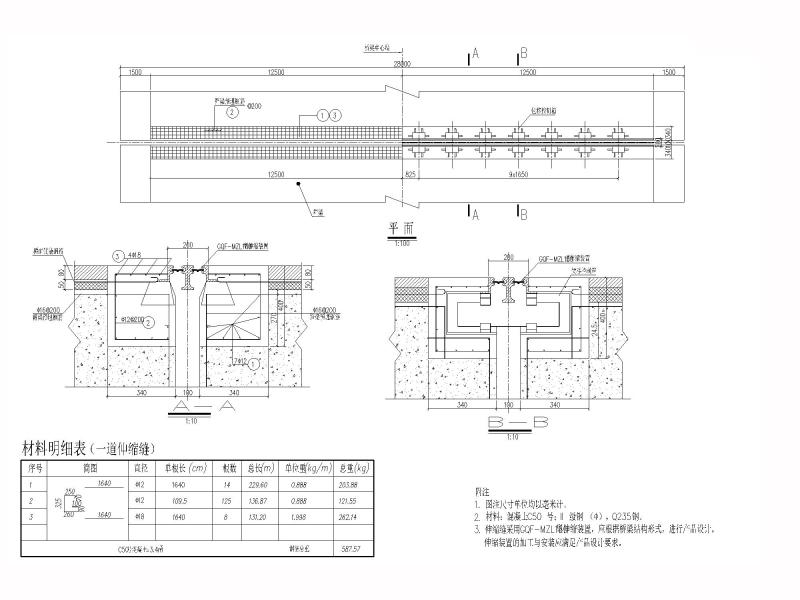

伸缩装置预埋件构造图

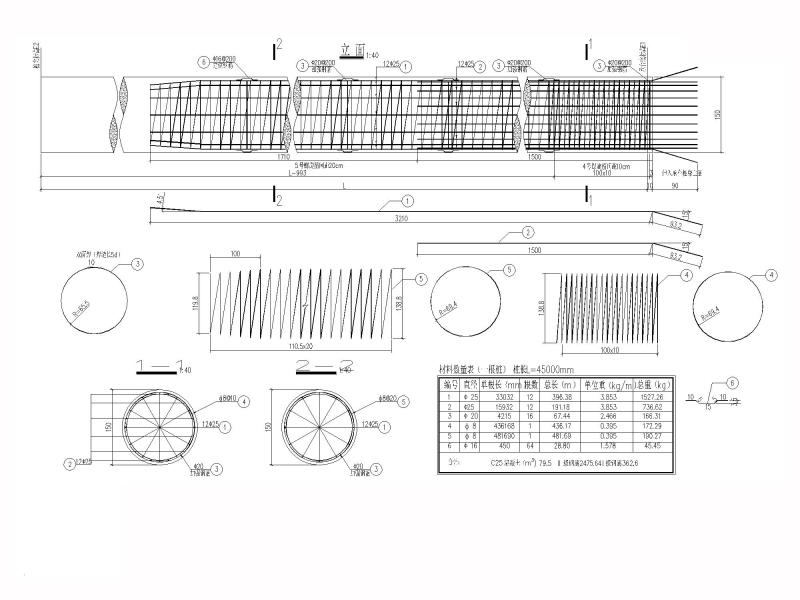

钻孔灌注桩构造图
