一份水下单层框架结构地下室CAD施工图纸(计算机辅助设计)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.15kN/平方米
• 设计年代：近代

附件详情

该项目是水下单层框架结构地下室，层高6m，柱下独立基础，抗震设防烈度为7度。结构整体分析：采用“结构空间有限元分析与设计软件SATWE”进行，基础设计：采用“基础工程计算机辅助设计软件JCCAD”进行。

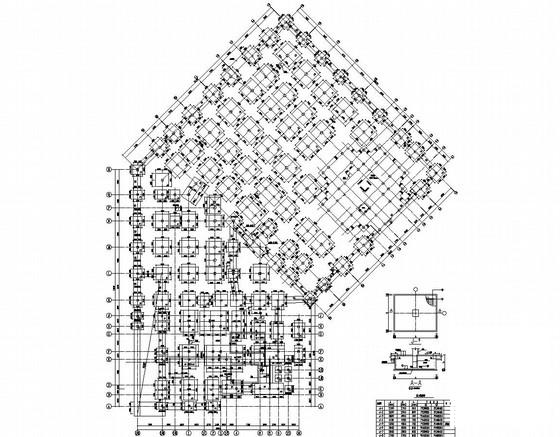

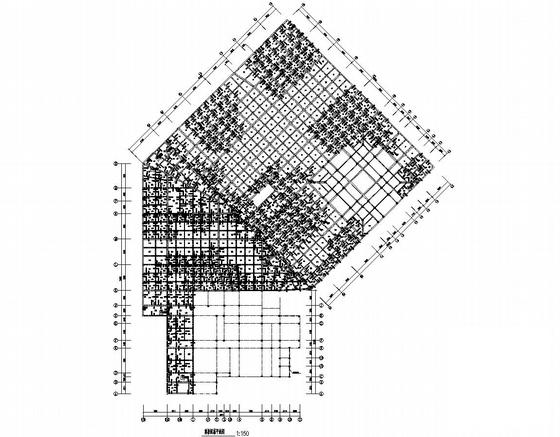

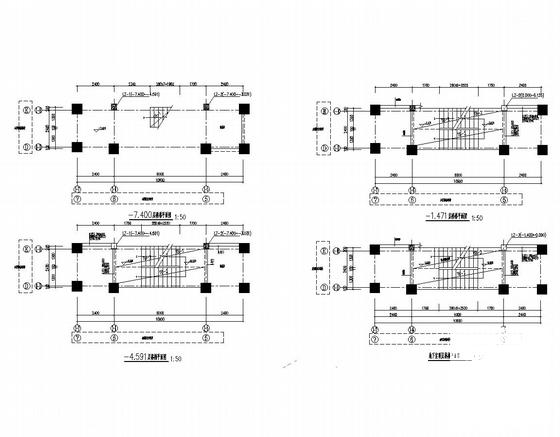

包括：结构设计总说明，基础平面布置图，抗浮锚杆 平面布置图 ，地下室柱配筋平面图，顶板Y向梁平法配筋图，顶板X向梁平法配筋图，顶板配筋平面图，地下室顶板模板图， 楼梯详图 ，底板转角处放射筋大样，悬挑梁根部配筋构造大样。共计16张图。
12月。

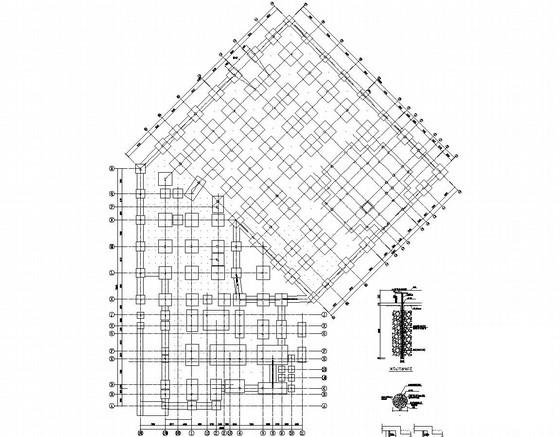

抗浮锚杆平面布置图

地下室柱配筋平面图

图5

图6

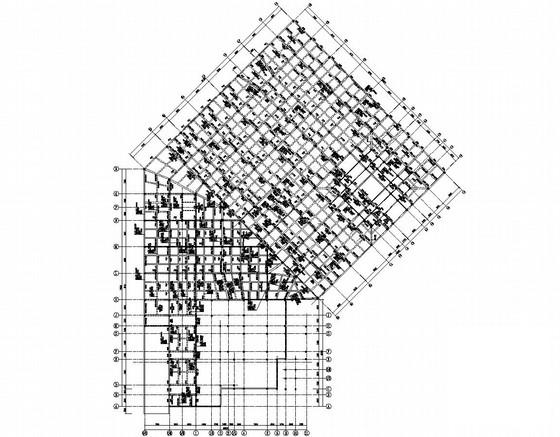

顶板Y向梁平法配筋图
