一份5层独立基础框架私人住宅楼结构CAD施工图纸（6度抗震）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 参考图纸：15张

附件详情

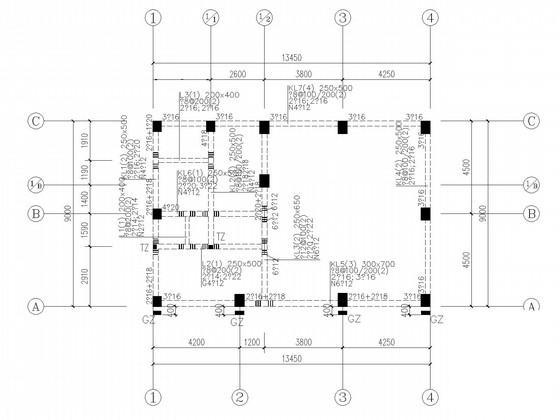

钢筋混凝土结构总说明、基础平面图、承台大大样图、柱定位及截面变化图、柱表、基础梁配筋图、梁配筋图、板配筋图、天面层梁配筋图、天面层板配筋图、楼梯表共15张图纸。

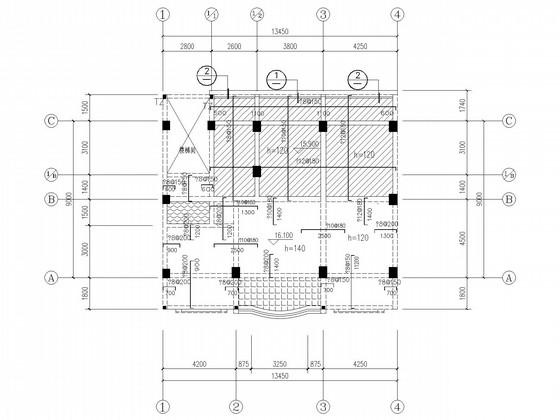

板配筋图

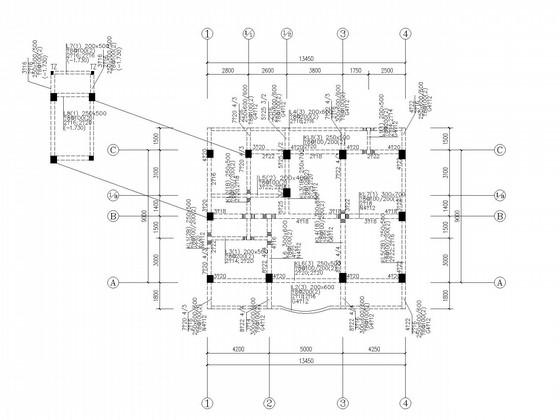

基础梁配筋图

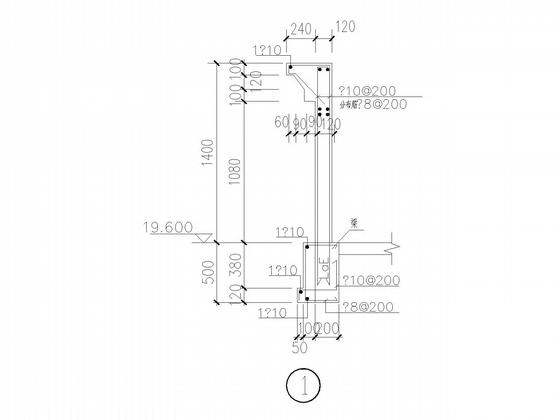

节点详图

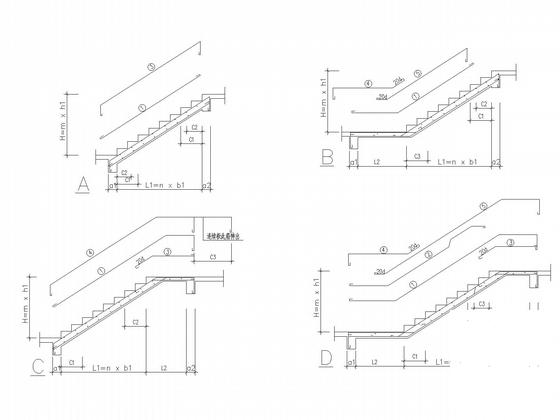

楼梯详图

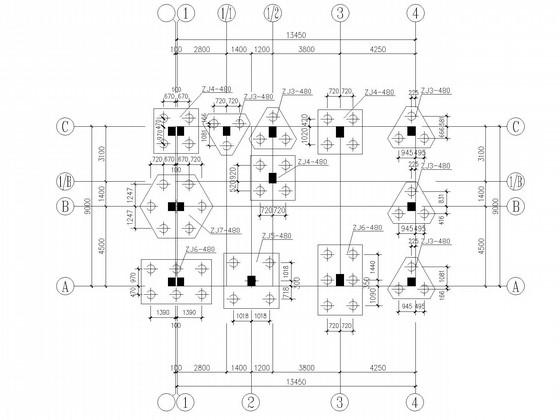

基础平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
