建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.45kN/平方米
-
参考图纸：76张
-
设计年代：近代
附件详情
附件详情：该项目为框架结构综合教育楼项目，基础形式为桩基础，采用人工挖孔桩，大楼分为北、中、南三栋，建筑层数为6层，抗震设防烈度为6度，场地为Ⅱ类。
该资料包含：结构设计总说明，人工挖孔桩大样图，基础平面布置图，无粘结预应力混凝土
结构设计说明
，梯顶构架结构平面图，楼梯大样图，梁配筋图，板配筋图，柱
平面布置图
，配筋表及全套建筑图等共计76张图。
一层平面图
基础至7.80m柱布置平面图(实训楼)
教学楼基础平面图
教学楼结构板平面布置图
教学楼墙柱平面布置图
楼梯大样图
梯顶构架结构平面图(实训楼)
柱配筋表(教学楼)
教学楼基础平面图

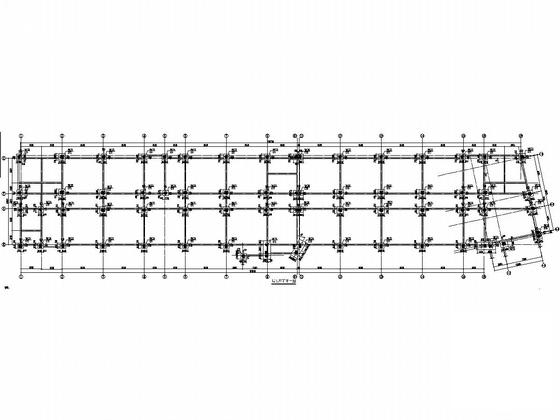

第 1 张图

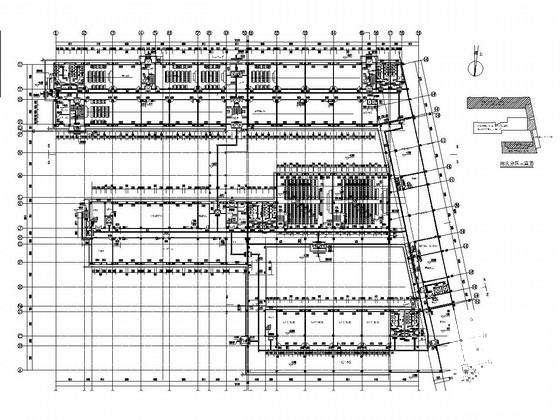

第 2 张图

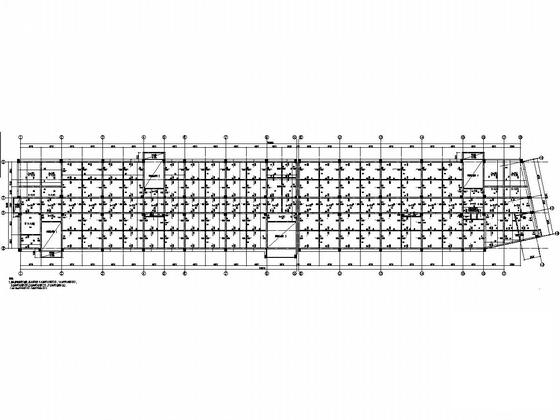

第 3 张图

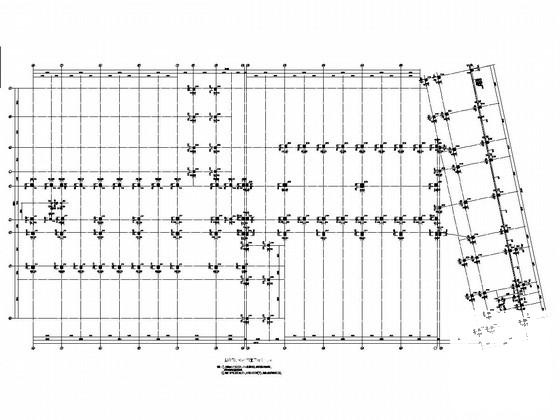

第 4 张图

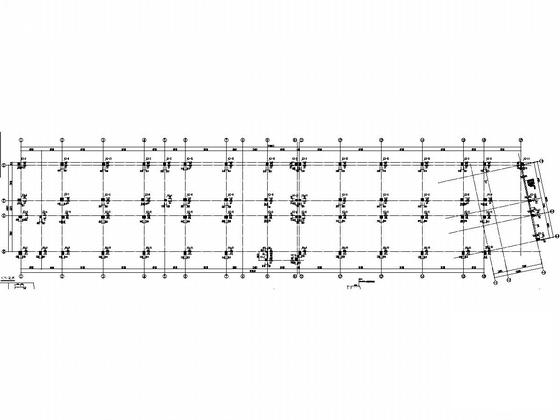

第 5 张图

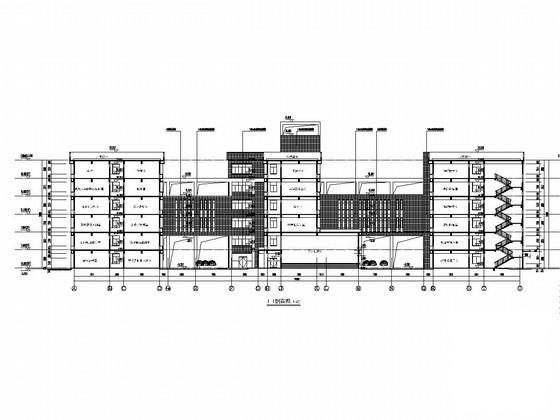

第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
