一份露天煤矿产品仓仓顶钢结构CAD施工图纸（7度抗震）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 特种结构：筒仓
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.60kN/平方米
• 雪压：0.80kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

该项目为露天煤矿产品仓仓顶钢结构，设有2个^136米产品煤仓，钢筋混凝土筏板基础，建筑抗震设防烈度:7度。
该资料包含：仓顶钢 结构设计说明 ，桁架布置图，仓顶混凝土梁、柱平面布置图，钢梁 平面布置图 ，桁架图，水平支撑布置图， 节点图 ，屋面檩条布置，墙面墙梁布置图等共计19张图。
分享投稿时间：近几年11月。

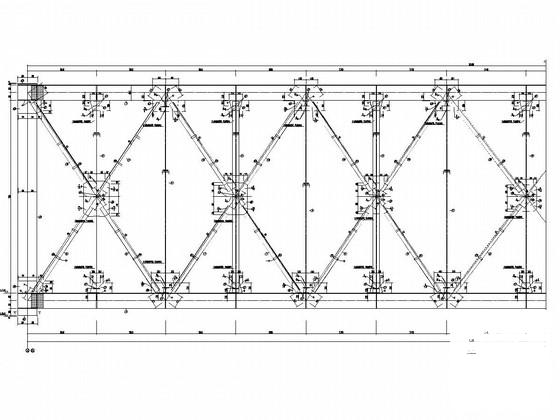

桁架图

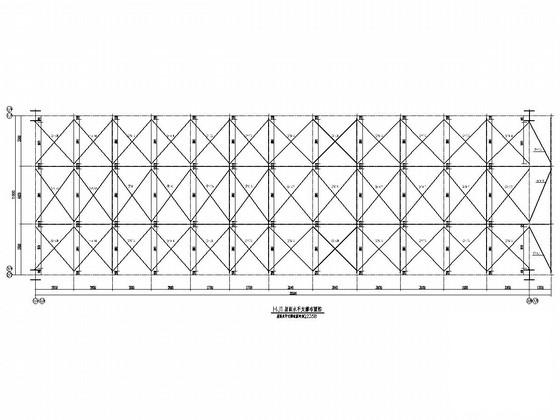

水平支撑布置图

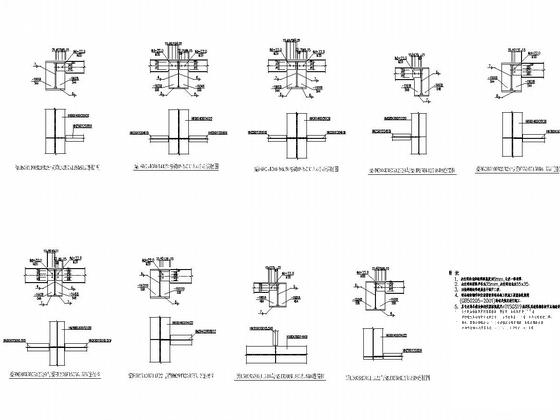

大样图

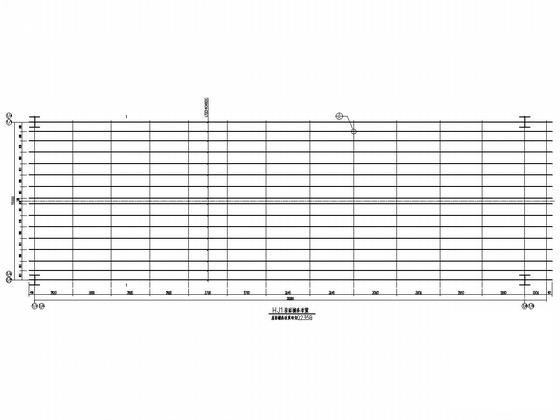

檩条布置图

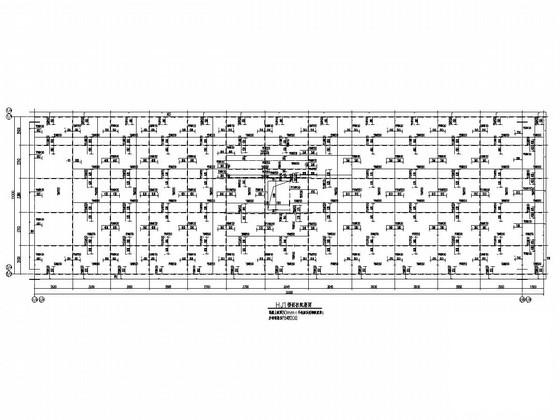

楼面板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
