建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
图纸设计深度：方案(初设图),施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：1.3kN/平方米
-
参考图纸：50张
-
设计年代：近代
附件详情
该项目是五层框架结构私人住宅项目，首层为公共活动，二~五层为住宅，采用钢筋混凝土独立基础，抗震设防烈度为7度。
包括：结构设计总说明，基础

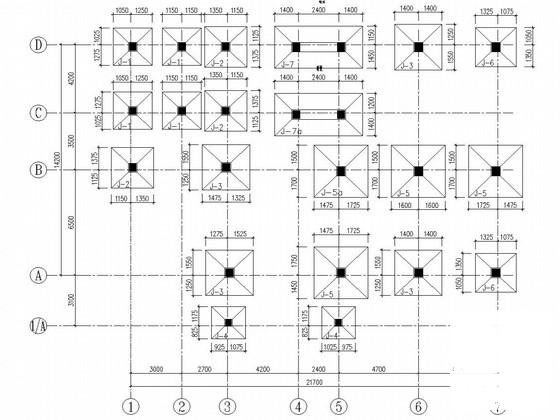

平面布置图
，基础详图，基础梁平面布置及配筋图，各层梁平法施工图，屋面梁平法施工图，各层柱平法施工图，屋顶层柱平法施工图，屋面板平法施工图，各层板平法施工图，楼梯大样图，入口门廊大样图，节点大样图，建筑设计总说明，立面图，剖面图，各层平面图共计50张图纸。
。

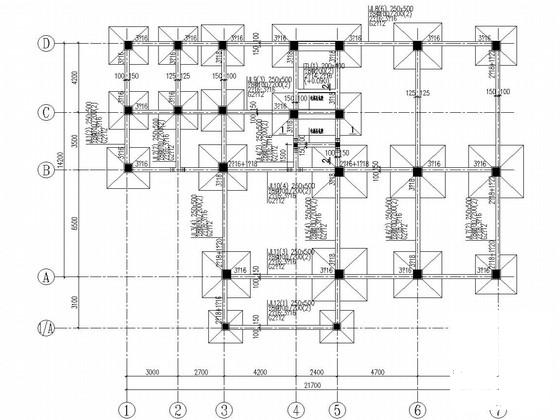

基础拉梁平法施工图
二层梁平法施工图

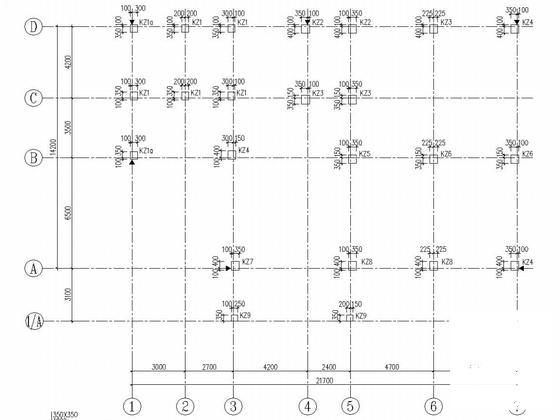

一层柱平法施工图

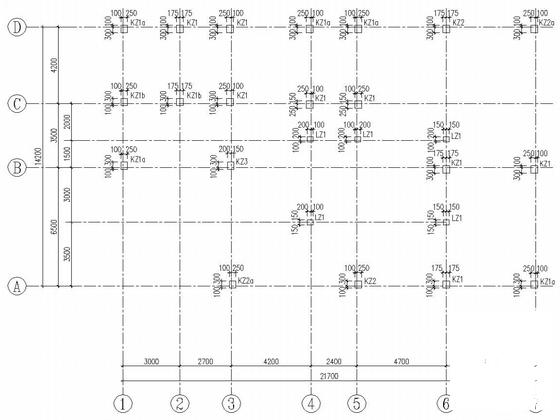

屋顶层柱平法施工图

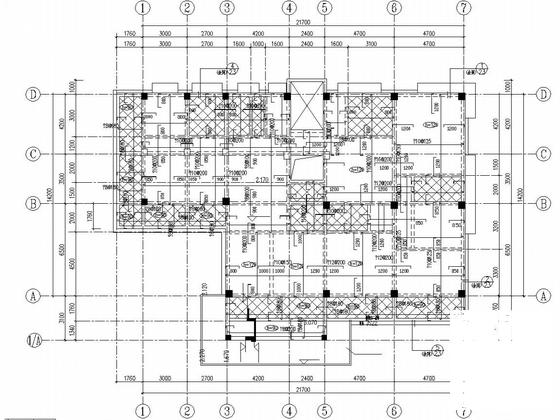

二层板平法施工图
屋面板平法施工图
正立面
侧立面
屋面梁平法施工图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
