4层框架结构私人住宅楼结构施工CAD图纸

附件详情

该项目是广东廉江某私人住宅，总建筑设计面积：近代.12平方米，共五层，其中半地下一层，地上4层，外加屋顶露台。采用独立基础，基础设计等级为丙级，抗震设防烈度为7度。

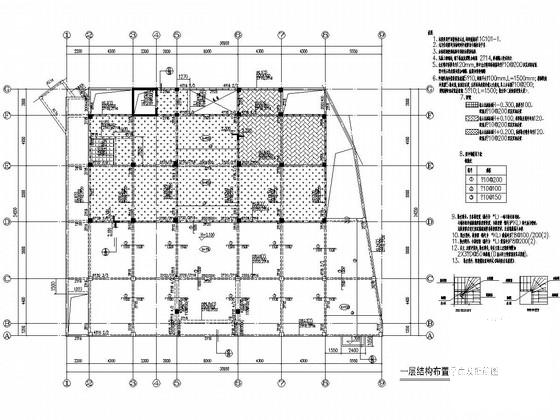

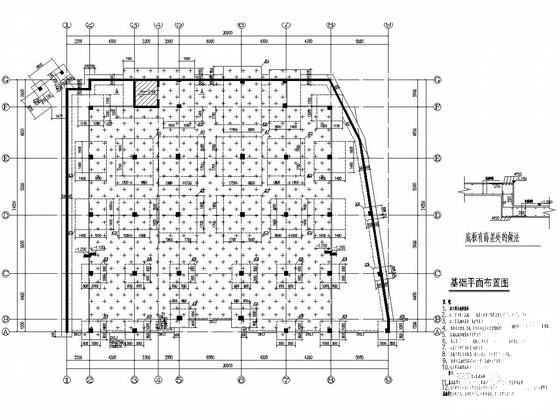

结构专业该资料包含： 结构设计说明 ，基础图，梁板柱图，楼梯图， 节点详图 等共计22张图。

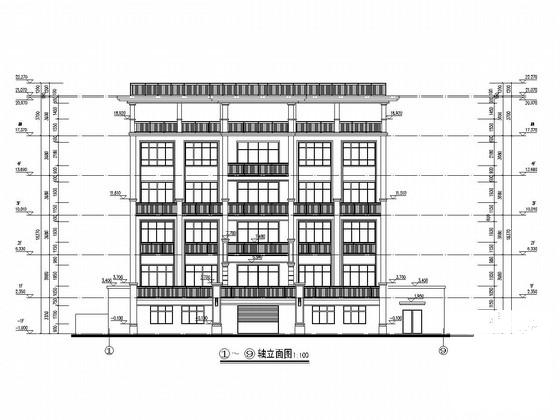

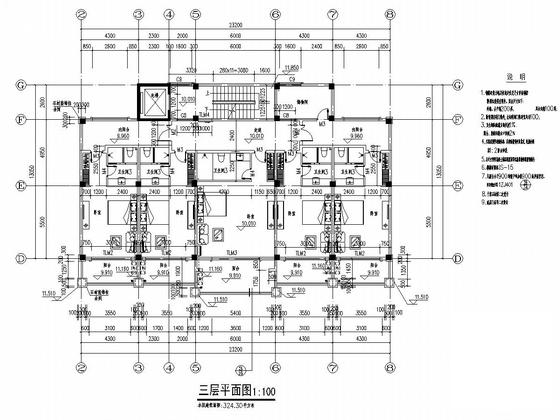

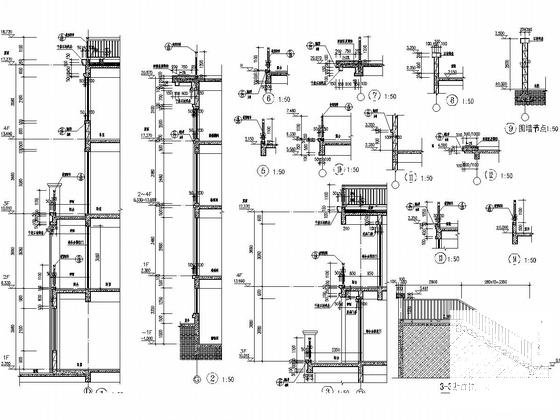

建筑专业该资料包含：建筑设计说明，材料做法表，平、立、剖面图，墙身详图， 节点详图 ，入户亭子详图，屋顶构架 防雷平面图 等共计23张图。
分享投稿时间：近几年5月。
