一份32层剪力墙结构住宅楼CAD施工图纸（裙房3层）(筏板平面配筋图)

uuyy88 · 发表于 2020-2-25 13:50:28

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：32层
建筑地下层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：剪力墙
基础形式：条形基础,筏形基础
结构安全等级：二级
地基基础设计等级：甲级
抗震设防烈度：8度抗震
风压：0.40kN/平方米
雪压：0.25kN/平方米
地下室功能：车库
参考图纸：41张
设计年代：近代

附件详情

该项目结构体系：主楼为剪力墙结构，裙房为框架结构，地上32层，地下1层，裙房为3层，裙房为商业，主楼为居住用房，建筑物长x宽x高分别为72.20x27.90x99.30。室内外高差0.3m，层高：一层4.2m，二、三层3.9m，其余均为3.0m，主楼基础为钢筋砼筏板，裙楼基础为钢筋混凝土条形基础，抗震设防烈度为8度。
包括：混凝土结构总说明（一）（二），主楼基坑开挖平面图，桩基平面布置图，基础筏板平面配筋图，基础梁平面配筋图，裙房基础梁平面配筋图，地下室剪力墙平面图(左塔)（右塔），一~三层剪力墙平面图(右塔)（左塔），五~三十二层剪力墙平面图(左塔)(左塔)，各层暗柱表，各层梁结构平面图，塔层梁结构平面图，各层结构平面图，柱、板、梁结构平面图(裙房)，楼梯详图，节点详图，共计41张图纸。
。

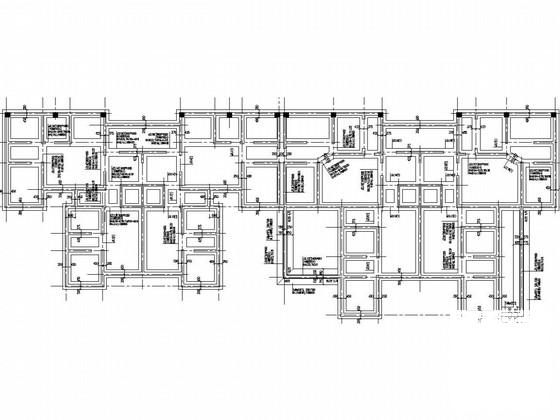

主楼基础梁平面配筋图

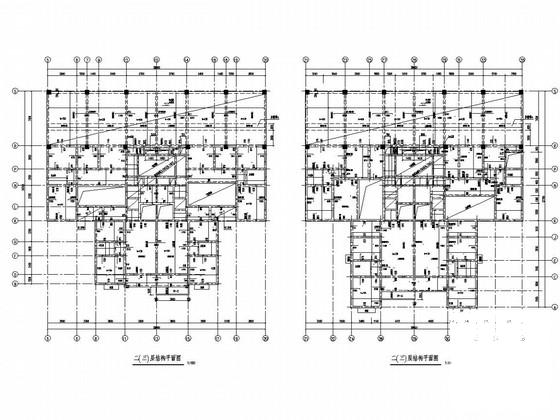

二(三)层结构平面图

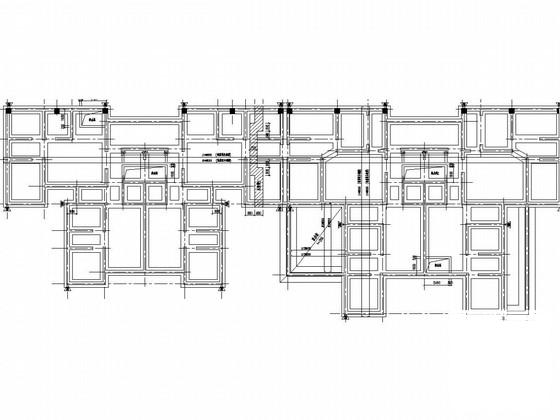

一层梁结构平面图

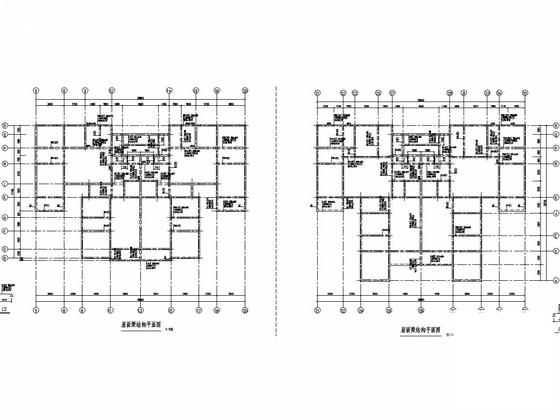

屋面梁结构平面图

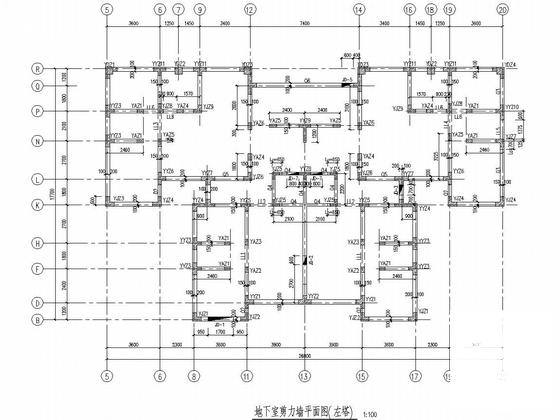

地下室剪力墙平面图(左塔)

五~三十二层剪力墙平面图(左塔)

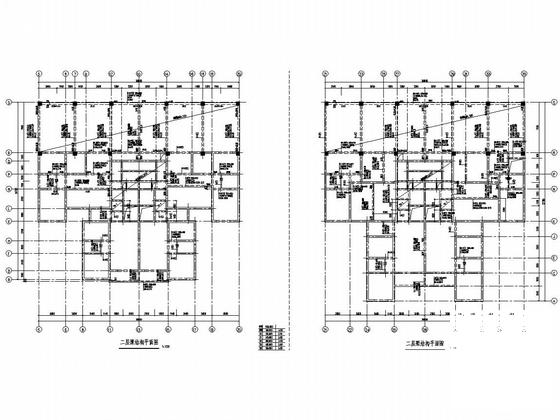

二、三层结构平面图

柱结构平面图

五层至三十二层结构平面图
