一份14层框架剪力墙结构住宅楼结构CAD施工图纸(裙房框架)

[复制链接]

0

主题

0

帖子

1320

积分

超级版主

Rank: 8Rank: 8

积分
1320
发表于 2020-2-10 20:55:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:14层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.45kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目是14层框架剪力墙结构住宅项目古,地下一层,抗震设防烈度为非抗震建筑,基础设计等级为乙级,包括:结构设计总说明,竖向构件布置图,竖向构件配筋详图,楼板结构图,梁配筋图,机房层楼板结构图,坡屋面结构详图,节点配筋详图, 楼梯详图 等共计21张图,9月。

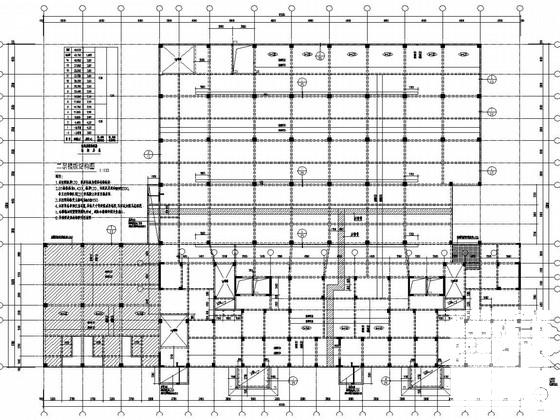

二层楼板结构图

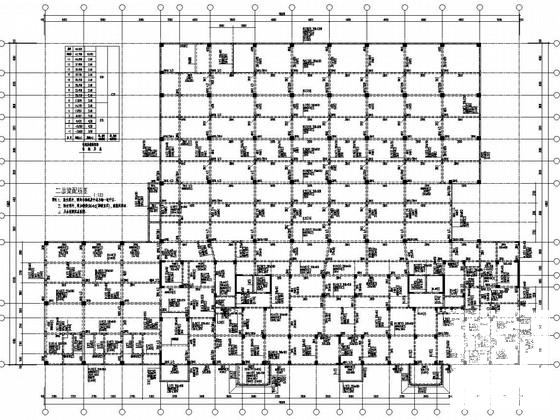

二层梁配筋图

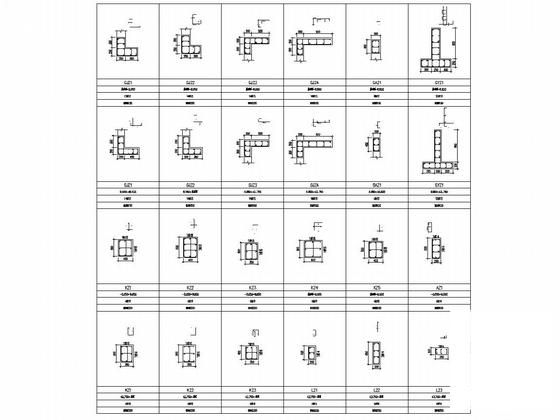

竖向构件配筋详图

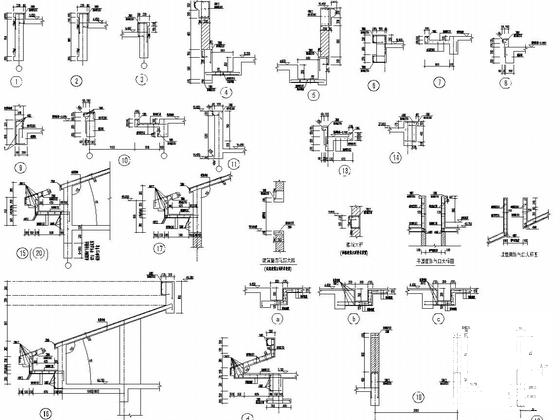

节点配筋详图

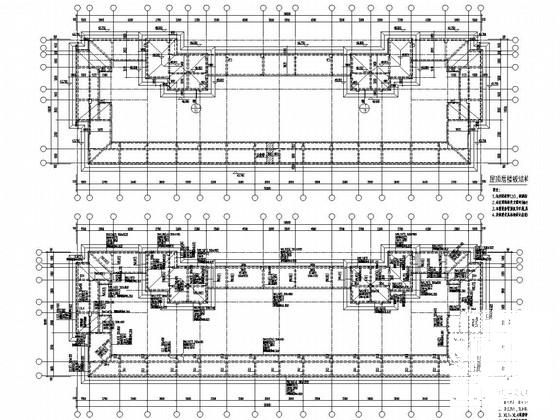

屋顶层楼板结构图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-10 20:55:23上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11edfcc2wddc1d1sddscc.rar

3.65 MB
