建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：条形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：8度抗震
-
风压：0.35kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：13张
附件详情
结构设计总说明、基坑开挖及地基处理图、基础
平面布置图
、柱布置平面图、结构平面图、梁配筋图、屋面结构平面图、屋面梁配筋图、楼梯结构施工图、楼梯间屋面施工图共13张图纸。

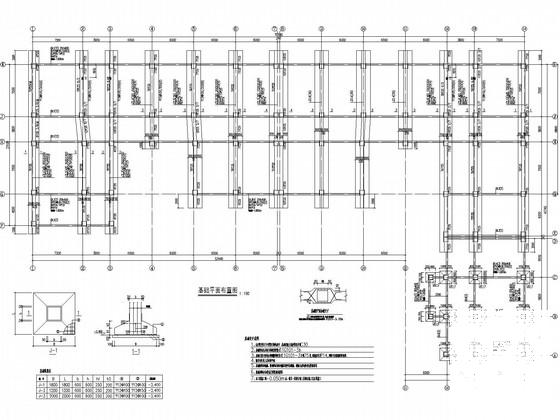

基础平面布置图

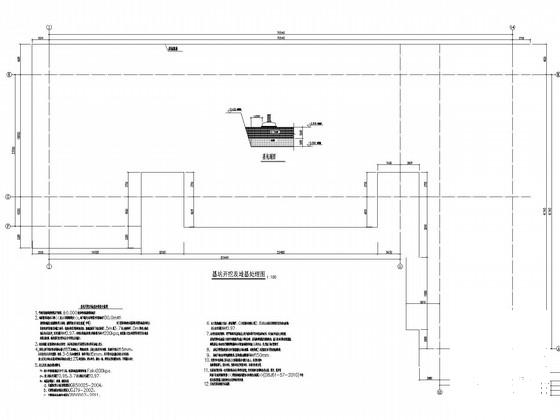

基坑开挖及地基处理图

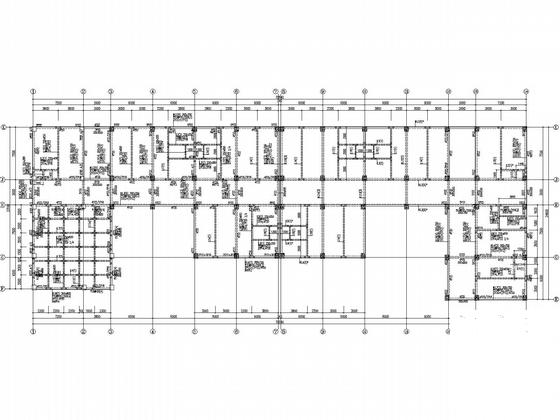

梁配筋图

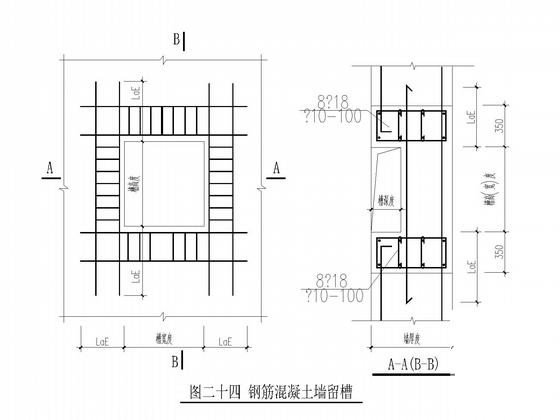

钢筋混凝土墙留槽

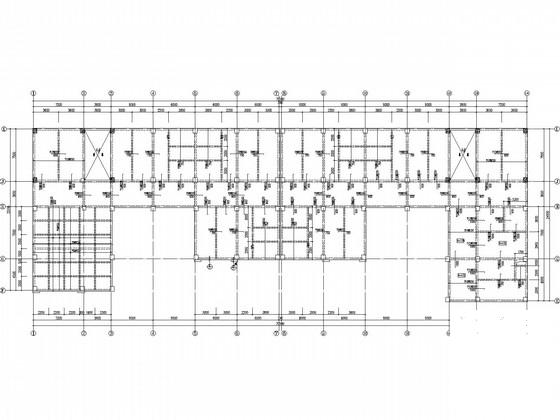

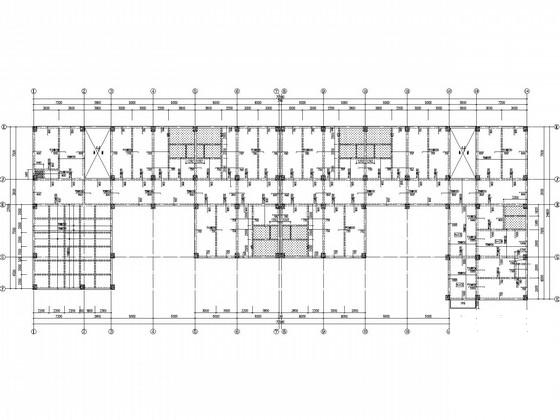

结构平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
