一份雨水泵站工程泵房框架结构CAD施工图纸(平面布置图)

[复制链接]

0

主题

0

帖子

1319

积分

超级版主

Rank: 8Rank: 8

积分
1319
发表于 2020-2-11 09:11:26 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 参考图纸:10张

附件详情

该项目主要功能为泵房。建筑的长为13.300m,宽为13.000m,主体总高度为8.700m。地下一层,地上一层,地下部分高4.550至7.220米。地上部分层高为8.100m,框架梁主要跨度为6.300m,建筑建筑设计结构形式为框架结构。地下部分包含集水池和格栅间。含LX型电动单梁悬挂起重机(5t)一台。
该资料包含:
结构设计说明 、设备/预留孔洞定位图、板洞口及洞口边梁定位图、基础 平面布置图 、基础大样图、底板配筋图、基础顶面/标高-0.040墙配筋图、剖面图、柱配筋图、柱表、梁配筋图、板配筋图、屋面吊车梁布置图共10张图纸。

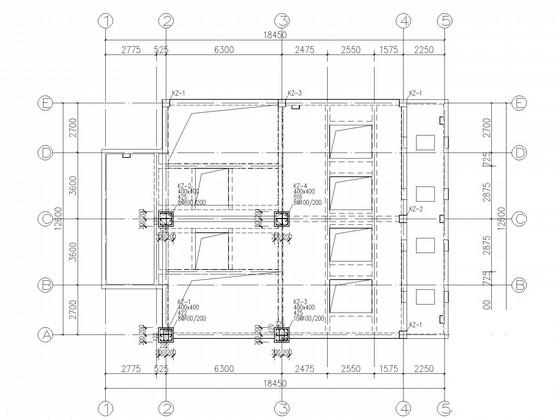

柱配筋图

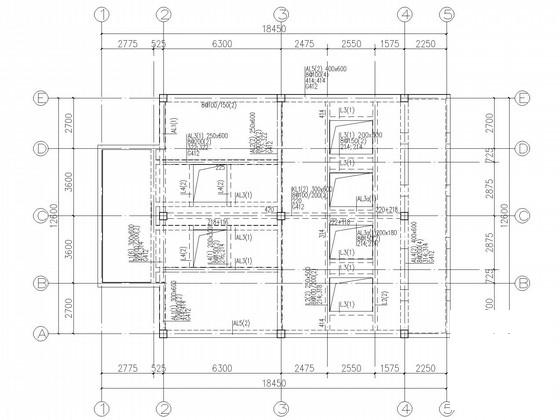

梁配筋图

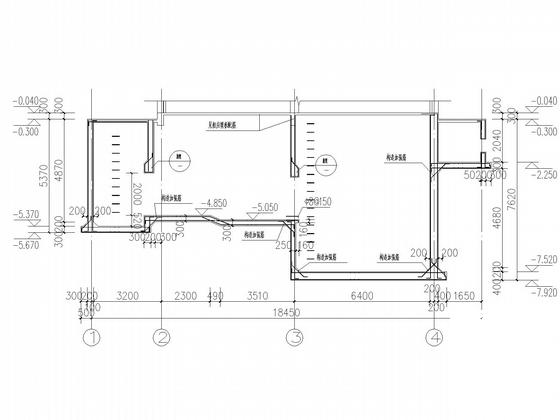

剖面图

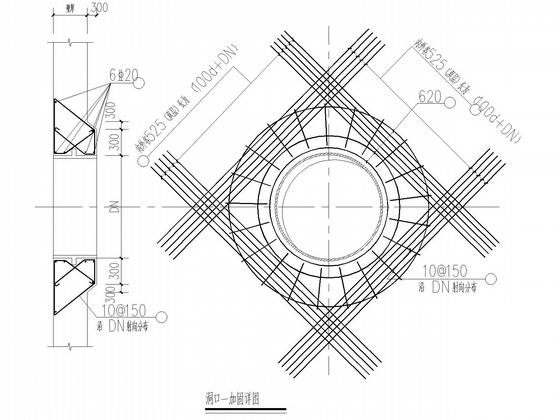

洞口加固详图

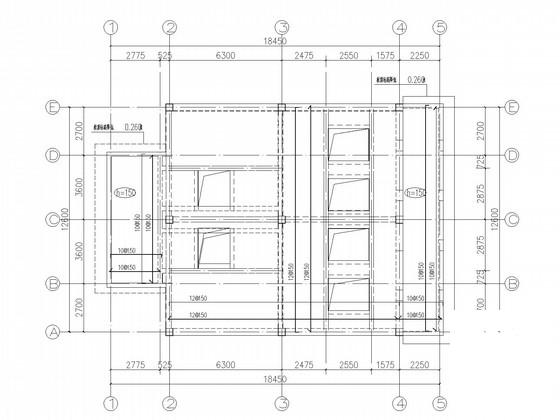

板配筋图

框架结构水泵 - 1
第 1 张图
框架结构水泵 - 2
第 2 张图
框架结构水泵 - 3
第 3 张图
框架结构水泵 - 4
第 4 张图
框架结构水泵 - 5
第 5 张图
框架结构水泵 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-11 09:11:26上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfccs1c2202c0010c0.zip

363.04 KB

售价: 100 积分    赚积分
