一份28层大型商业广场通风排烟设计CAD施工图纸(机械加压送风)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：16400平方米
• 建筑地上层数：28层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计年代：近代
• 设计内容：通风,防排烟
• 项目所在地：广东

附件详情

• 地下室、商业2#、3#、4#楼、塔楼1#、2#、3#楼资料目录
• 设计及施工说明
• 主要设备及材料表
• 塔楼1#楼走道排烟及机械加压送风竖向系统图
• 商业裙楼内走道机械排烟竖向系统图
• 防排烟及通风平面图
• 首层通风平面图
• 防排烟平面图
• 设备安装大样

附件详情

一、项目概要：该商业广场，位于广州市。主要为商业2#楼、3#楼、4#楼以及三栋办公塔楼为主。总建筑面积110139平米。地上28层，总高度：93.5米。地下两层，地下室建筑总面积为53942平米。
二、设计内容:
1. 地下车库、设备房平时通风，火灾时排烟；
2. 不具备自然排烟条件的防烟楼梯间及合用前室设机械加压送风。
3. 不具备自然排烟条件的内走道设置机械排烟。

，图纸共30张。

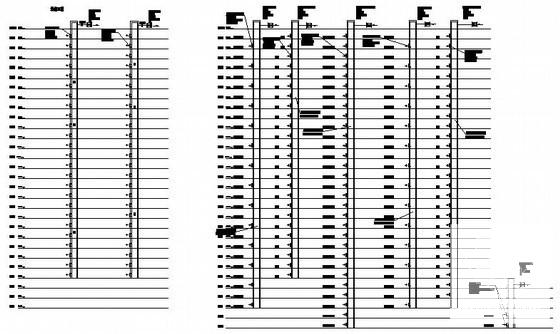

第 1 张图

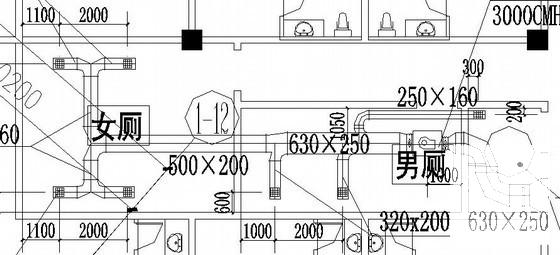

第 2 张图

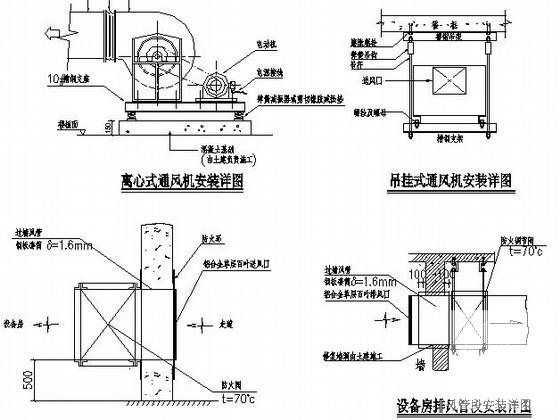

第 3 张图

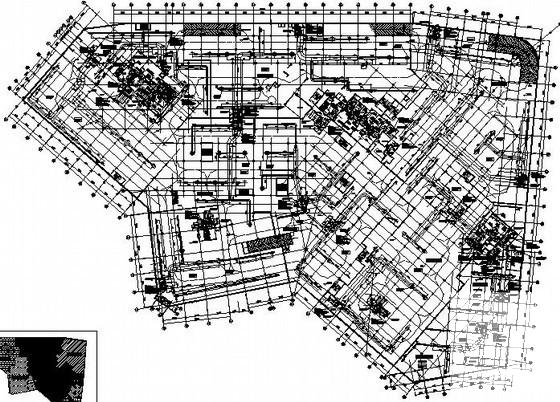

第 4 张图

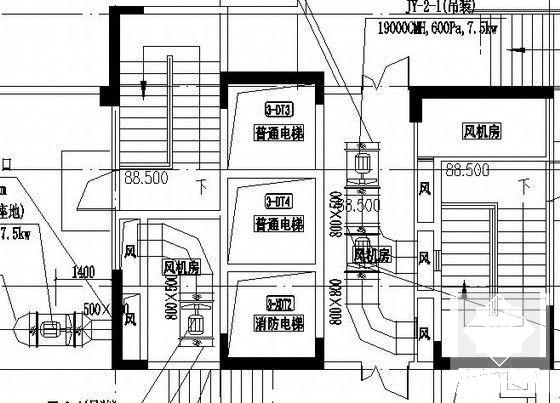

第 5 张图

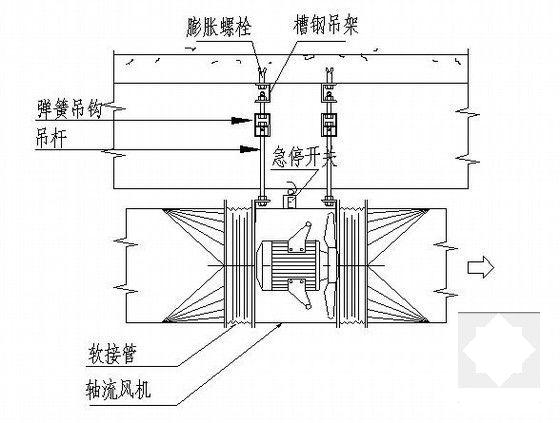

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
