一份交通枢纽站钻孔灌注桩桩基试桩CAD施工图纸(dwg)

[复制链接]

0

主题

0

帖子

627

积分

超级版主

Rank: 8Rank: 8

积分
627
发表于 2020-7-30 22:23:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

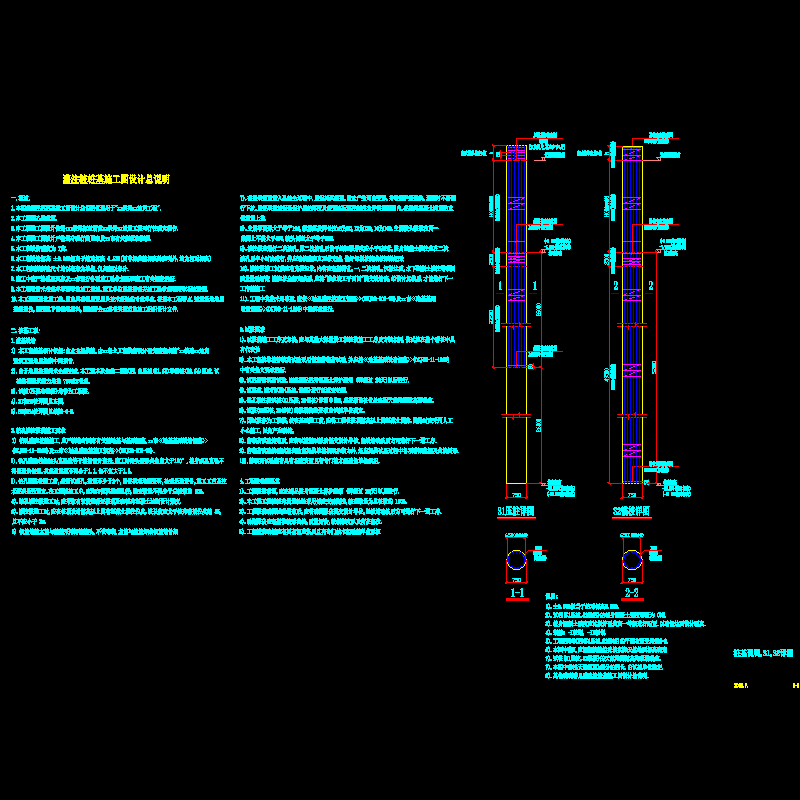

  • 灌注桩桩基施工图设计总说明
  • 桩基说明,S1,S2详图

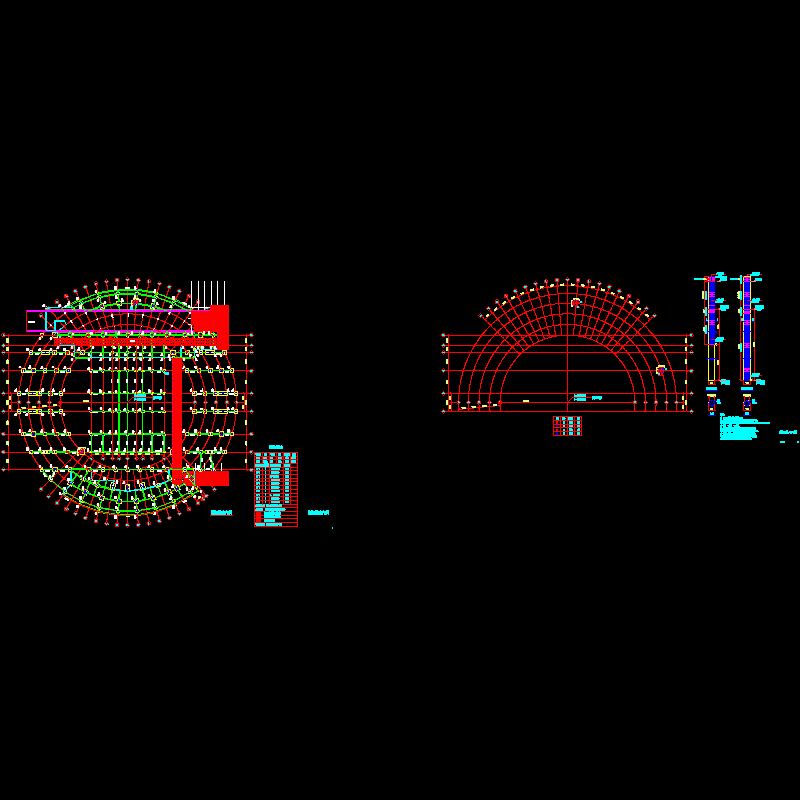

  • 桩位及基础平面图

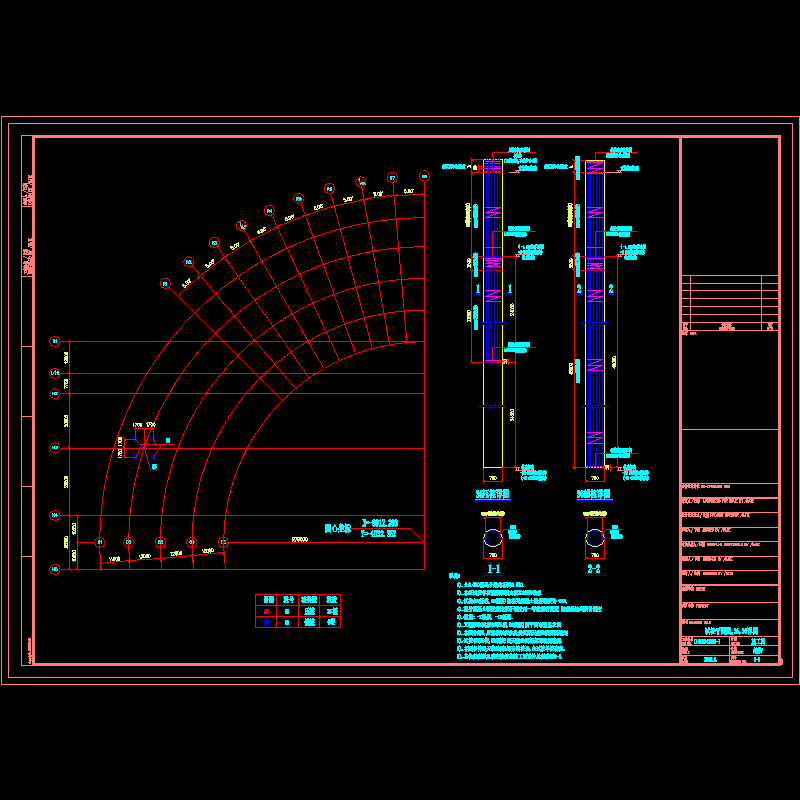

  • 试桩平面图,S3,S4详图

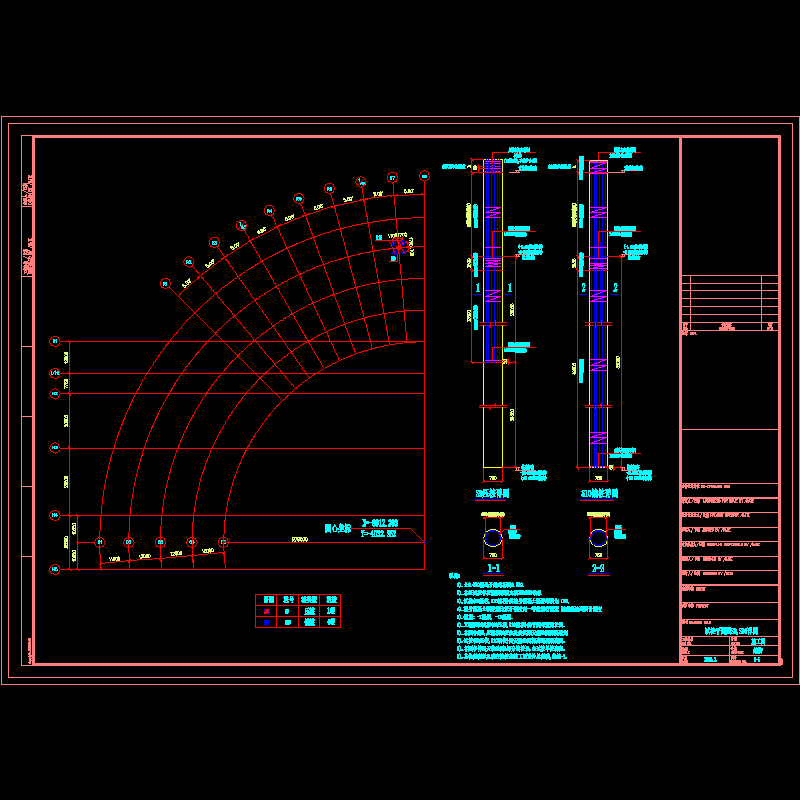

  • 试桩平面图,S5,S6详图

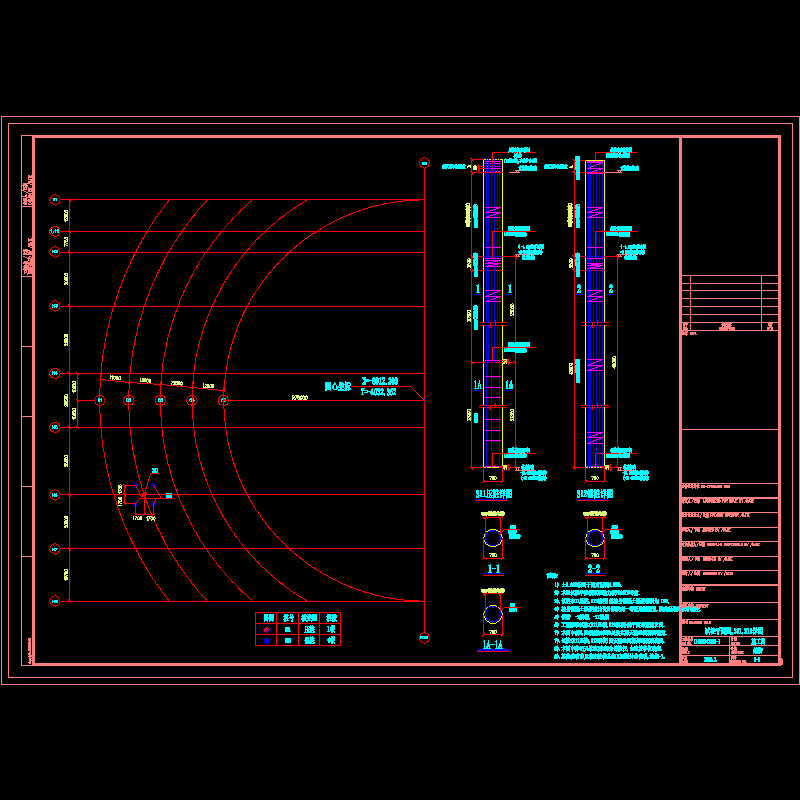

  • 试桩平面图,S7,S8详图

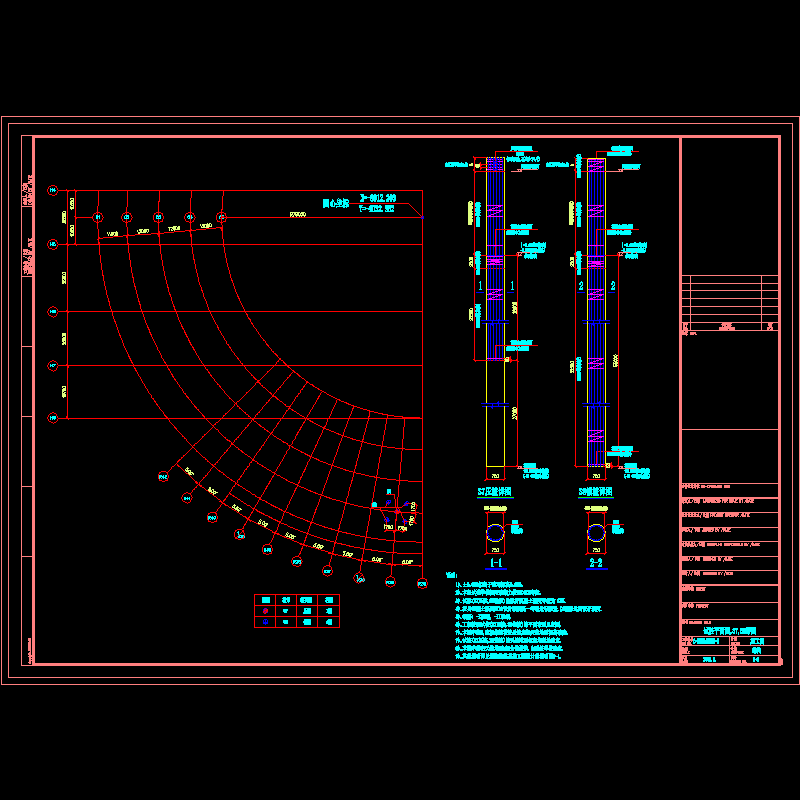

  • 试桩平面图S9,S10详图
  • 试桩平面图,S11,S12详图
  • 基坑剖面图
  • 基坑剖面图

附件详情

该项目为某大型交通枢纽站站屋的 桩基工程 试桩施工图,桩基采用钻孔灌注桩,钻孔灌注桩的施工,应严格遵守国家有关的地基与基础规范,钻孔灌注桩的钻头直径应等于桩的设计直径,施工时钻头锥形夹角应大于120°,桩身成孔直径不得出现负偏差,其充盈系数不得小于1.1,也不宜大于1.3。
钻孔灌注桩施工前,必须试成孔,数量不少于2个,以便核对地质资料,检查所选设备,施工工艺及技术是否适宜。在工程桩施工中,应均匀随机抽查孔径,抽查数量不得少于总桩数的 10%.
共11张图。

试桩平面图

0-1-桩(灌)基施工图设计总说明.dwg
0-1-桩(灌)基施工图设计总说明.dwg
0-2-试桩平面图.dwg
0-2-试桩平面图.dwg
0-3-试桩平面图.dwg
0-3-试桩平面图.dwg
0-4-试桩平面图.dwg
0-4-试桩平面图.dwg
0-5-试桩平面图.dwg
0-5-试桩平面图.dwg
0-6-试桩平面图.dwg
0-6-试桩平面图.dwg
1-桩(灌)基施工图设计总说明.dwg
1-桩(灌)基施工图设计总说明.dwg
15a~16a外墙基坑详图.dwg
15a~16a外墙基坑详图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-30 22:23:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ew1scec2210eeced.rar

4.7 MB

售价: 100 积分    赚积分
