节制闸施工施工安装CAD图纸（包括水工、建筑、金属结构部分）(总平面布置图)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

这份参考资料包括水工、建筑、金属结构部分。
水工部分：
总平面布置图，平面布置图，剖面图（1/2），剖面图（2/2），立视图，引堤断面及翼墙断面图，水泥搅拌桩 平面布置图 ，水泥搅拌桩基础剖面图，围堰平面布置及基础开挖图，基础开挖剖面图，栏杆结构图，砼路面大样图，底板钢筋图（1/2），底板钢筋图（2/2），闸墩及面板钢筋图，内外侧翼墙及砼挡墙钢筋图，内外侧护坦钢筋图，
建筑部分：
建筑统一说明，绿化平面布置图，管理房平面布置图，管理房立面图，管理房结构总说明，管理房基础结构图，管理房钢筋图（1/2），管理房钢筋图（2/2）
金属结构部分：
闸门总布置图（1/2），闸门总布置图（2/2），闸门门叶结构图（1/3），闸门门叶结构图（2/3），闸门门叶结构图（3/3），埋件总布置图（1/2），埋件总布置图（2/2），底槛制作图，主%%134反制作图，油缸预埋导管制作图，闸门止水结构图，
电气部分：
电气主接线图，屋顶避雷针安装图

共38张cad图纸。

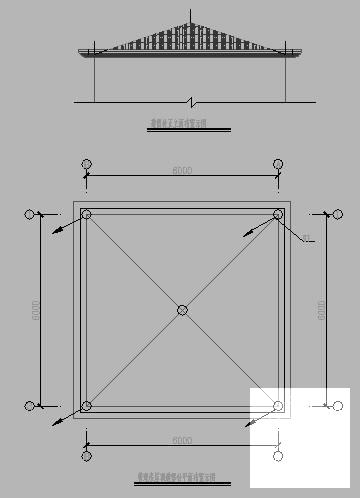

第 1 张图

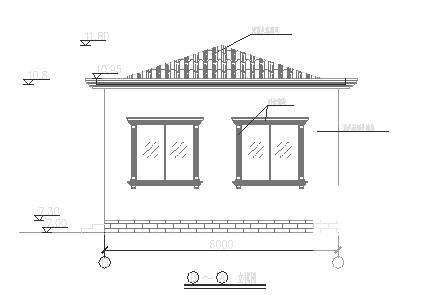

第 2 张图

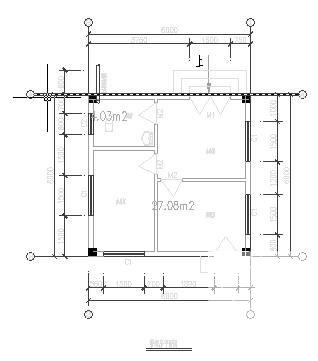

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
