玉器文化城三栋建筑CAD施工图纸(总平面布置图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：安徽
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：24张
• 建筑高度：10.7m
• 地上层数：3层
• 设计效果图：无

附件详情

[安徽]蚌埠某玉器文化城三栋 建筑施工 图——24张CAD

柱网：4.35x4.4米
建筑层数：3层
建筑高度：10.7米

该资料包含：各栋商业的设计说明、总 平面布置图 、各层平面图、立面图、剖面图、楼梯大样、卫生间大样、门窗表

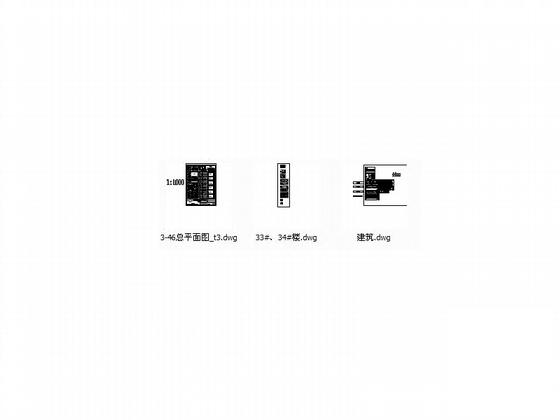

第 1 张图

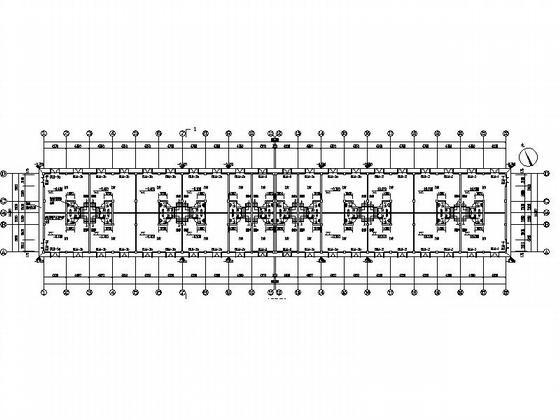

第 2 张图

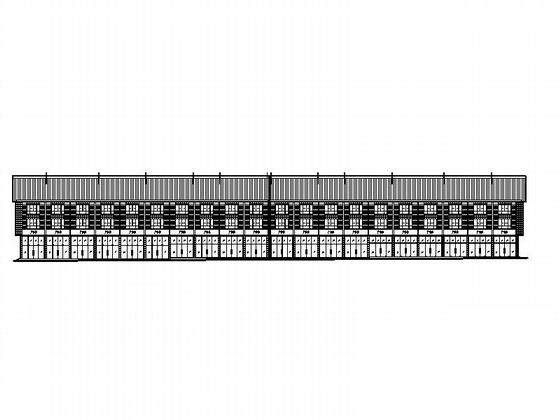

第 3 张图

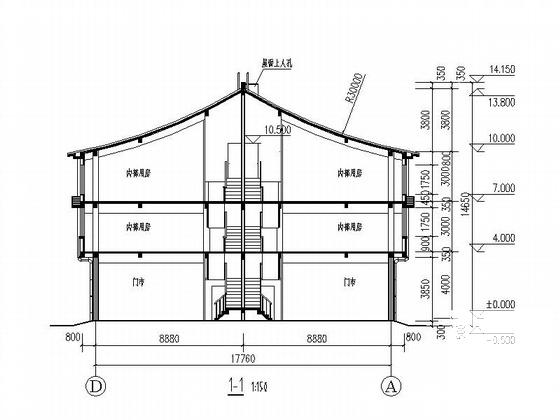

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
