5层大学行政楼暖通设计CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公建筑
• 建筑类型：多层建筑
• 空调面积：5254平方米
• 地上楼层：5
• 设计内容：空调, 制冷
• 附件设计说明：有
• 空调系统：变制冷剂流量多联分体式
• 参考图纸：20张以下
• 设计年代：近代

附件详情

• 施工设计说明
• 主要设备材料表
• 建筑平面图
• 新风平面图
• 屋面主机平面图

附件详情

该资料为成都某大学行政楼一层至五层空调设计, 建筑共五层，设计空调面积5254平方米；计算设计空调负荷996.7KW,设备总负荷1022KW，单位面积负荷195W。
设计内容：冷热源采用变频多联空调系统；空调末端采用直接蒸发式室内机，担负围护结构、人员、照明、新风及设备负荷；空调室内机均由所在房间的控制器控制,室外机根据室内机的运行状况，自动启停；室内机凝结水就近集中排至卫生间或室外。


，图纸12张。

屋面主机平面图

五层平面图

三、四层新风平面图

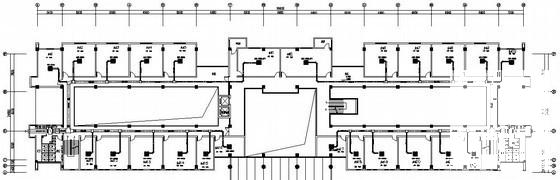

第 1 张图

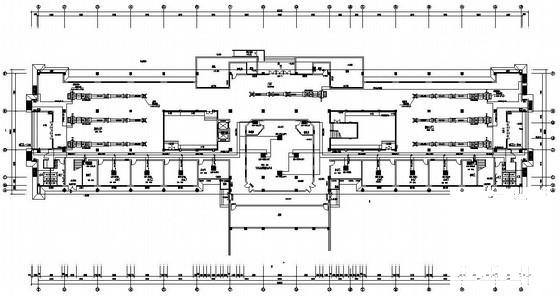

第 2 张图

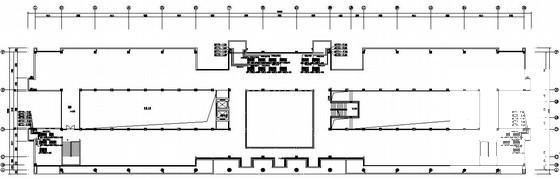

第 3 张图

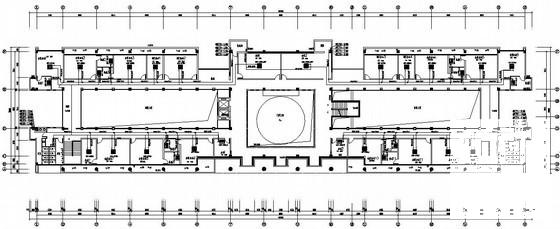

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
