[CAD]4层艺术体育中心及综合楼电施图纸104张（审图纸意见新火规）

ttffdd7788 · 发表于 2020-2-26 21:20:03

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：文化
建筑高度类型：多层建筑,高层建筑
建筑设计面积：11010平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：104张
设计年代：近代
负荷等级：二级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：湖南
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,会议系统,其它

附件详情

1、电气设计说明；
2、电气设备材料表；
3、低压配电干线系统图；
4、低压配电系统图；
5、照明系统图；
6、照明平面图；
7、动力平面图；
8、防雷平面图；
9、基础接地平面图；
10、电动机控制原理图；
11、火灾自动报警及消防联动控制系统图；
12、火灾自动报警平面图；
13、LED显示屏平面布置图；
14、舞台灯光1-1立面示意图；
15、灯光系统控制图；
16、音箱平面布置图；
17、音响扩声系统图；
18、灯光系统桥架布置图；
19、音响系统桥架布置图；
20、建声装修平面图；
21、综合布线系统图；
22、计算机网络系统图；
23、有线电视系统图；
24、视频监控系统图；
25、广播系统图；
26、多功能会议厅系统图；
27、接待会议室系统图；
28、综合布线平面图；
29、监控及广播平面图。

附件详情

该附件为[湖南]近代高校艺术体育中心及综合楼电施图，共104张。
项目概况：本建筑为长沙高新技术工程学校艺术体育中心、综合楼--艺术体育中心，建筑面积为7010mm2,体育中心地上局部四层，地下一层，建筑高度21.650m。建筑设计结构形式为框架结构。艺术体育中心5.400米平面以上。分为观众席、球场和舞台三部分，其中舞台面积为146平方米左右，属于较规则的舞台。观众席区为三面看台，可容纳观众1164人左右。球场区面积为420平方米左右，可进行较大型的赛事，属于一个比较规则的中型多功能场馆。综合建筑地上6层;建筑高度:23.85m;建筑占地面积:656.02m2;总建筑面积:4089.77m2。
设计内容：1）0.4kV配电系统；2）照明系统；3）建筑物防雷、接地系统及安全措施。

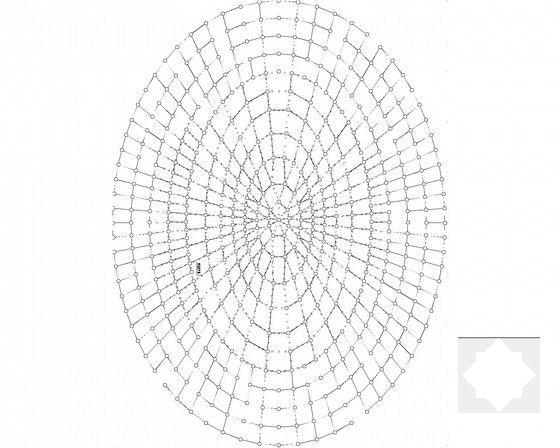

顶棚吸声筒布置图

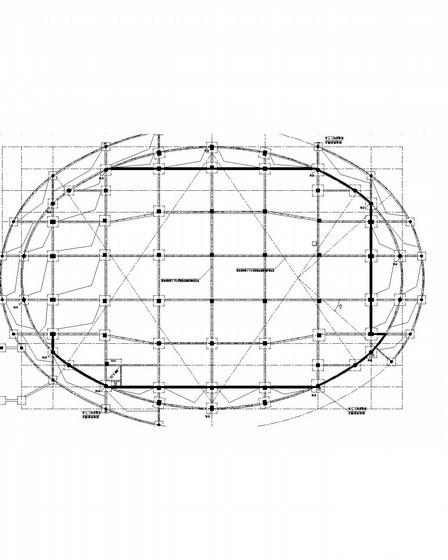

基础接地平面图

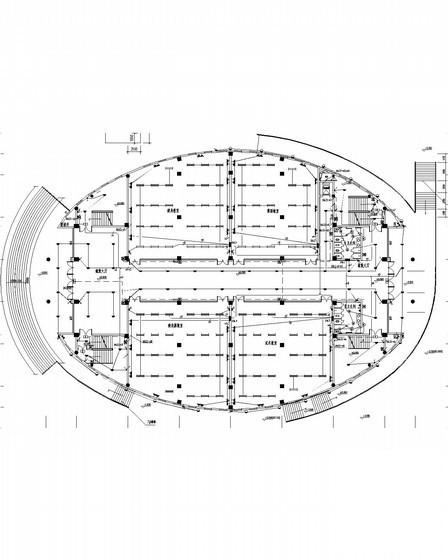

综合楼火灾自动报警平面图

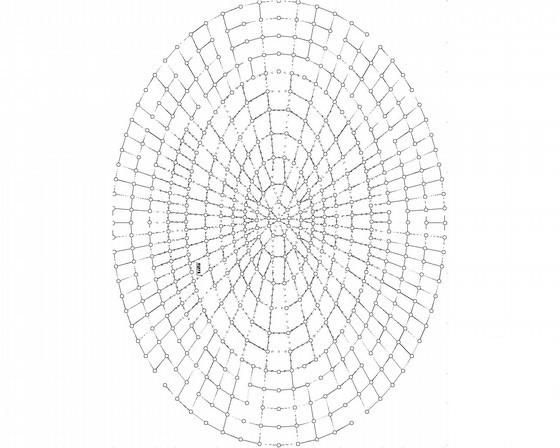

顶棚吸声筒布置图

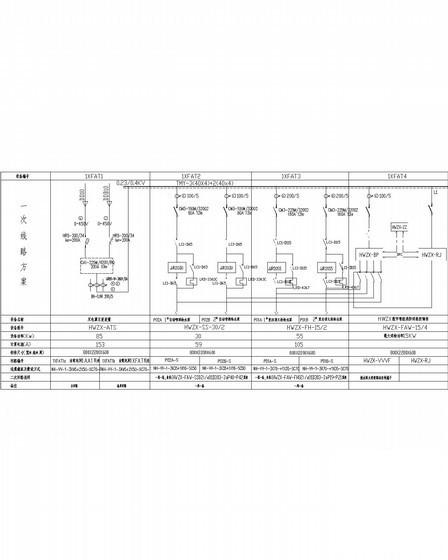

消防巡检装置系统图
