一份6层工业厂房建筑水暖CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：7780平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,雨水系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱,卫生间
• 热水供应方式：集中热水供应
• 项目所在地：山东

附件详情

• 水暖设计说明
• 给排水大样图
• 给排水系统原理图
• 消防水箱原理图
• 消防设备和主要材料明细表
• 采暖系统原理图（1） 散热器连接详图
• 采暖系统原理图（2）
• 负一给排水、消防平面图
• 一层给排水、消防平面图
• 二层给排水、消防平面图
• 三~五层给排水、消防平面图
• 六层给排水、消防平面图
• 屋顶给排水、消防平面图
• 机房屋顶给排水平面图
• 负一层采暖平面图
• 一层采暖平面图
• 二层采暖平面图
• 三~五层采暖平面图
• 六层采暖平面图

附件详情

该项目位于山东，是一工业厂房建筑水暖项目，为多层厂房，建筑地上六层，建筑高度23.50米，该资料范围包括建筑的给水排水、消防、采暖、防排烟及通风等；
，共20张图纸。

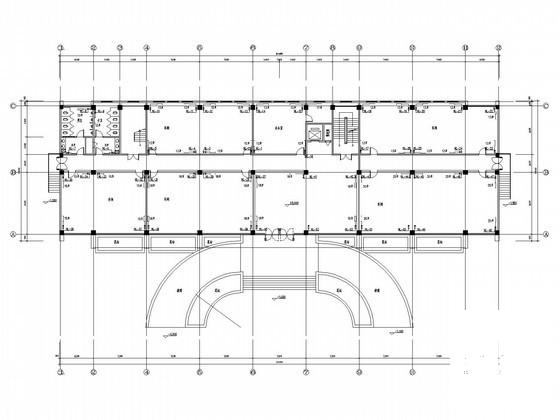

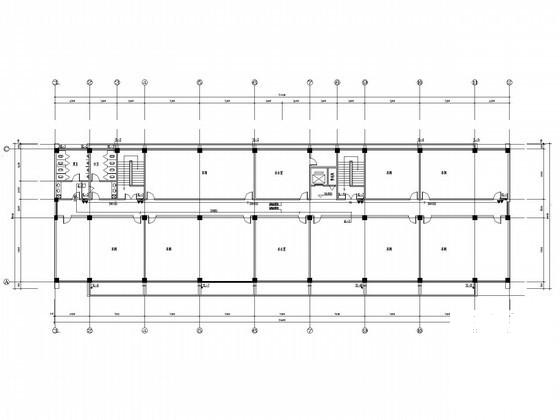

给排水、消防平面图

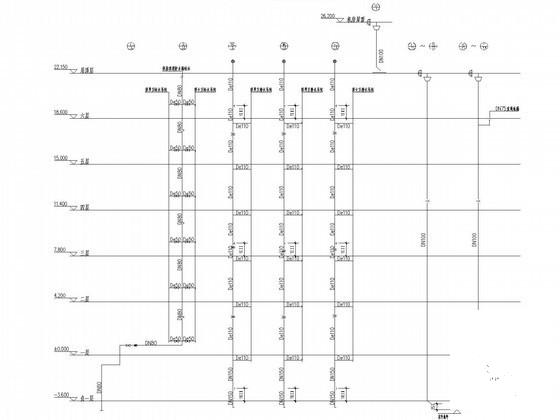

采暖系统原理图

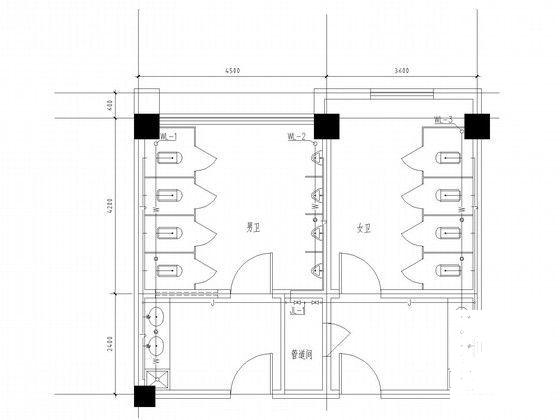

男卫女卫给排水大样图

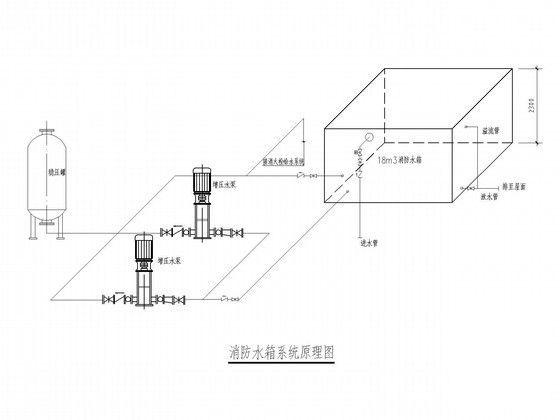

消防水箱系统原理图

给排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-27 10:44:49上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
