一份2层工业厂房水电暖改造CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：山东

附件详情

• 设计说明
• 一层消防、给排水平面图
• 二层消防、给排水平面图
• 屋顶排水平面图
• 卫生间给排水大样图
• 给水系统原理图
• 排水系统原理图
• 消火栓系统原理图
• 一层通风排烟平面图
• 二层消防排烟平面图
• 屋顶排烟风机布置图
• 一层 照明平面图
• 一层动力平面图
• 一层火灾自动报警平面图
• 一层动力干线平面图
• 一层 弱电平面图
• 二层照明平面图
• 二层动力平面图
• 二层火灾自动报警平面图
• 新建房间接地平面图
• 新建屋顶 防雷平面图

附件详情

该项目位于山东，本次在综合楼及厂房之间贴建新汽车维修车间，另新建门卫室及洗车房。原有建筑面积 7190平方米，此次新建建筑面积 356.98平方米，合计 7547.03平方米。
设计范围：该项目设有该项目设有给水系统、排水系统、雨水系统、消火栓系统、建筑灭火器布置等。
，共计28张图纸；

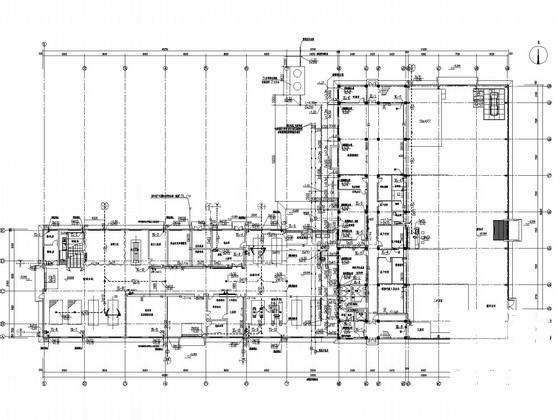

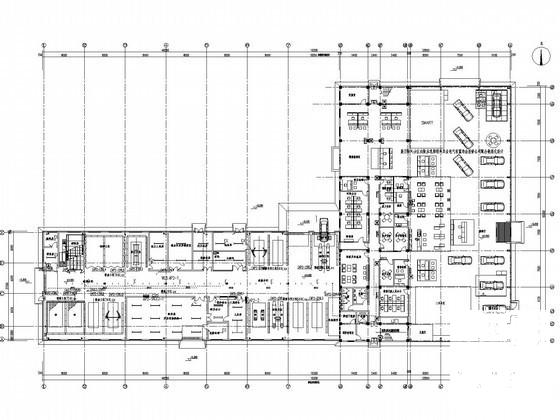

一层照明平面图

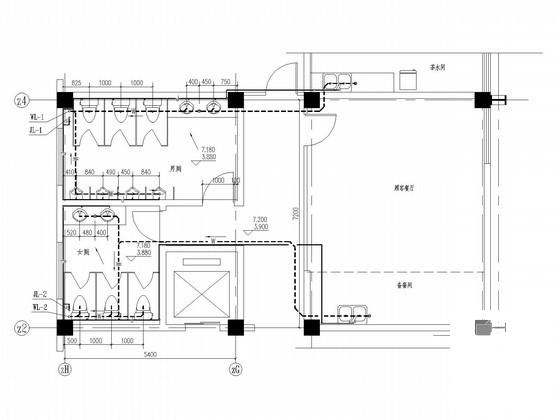

卫生间给排水大样图

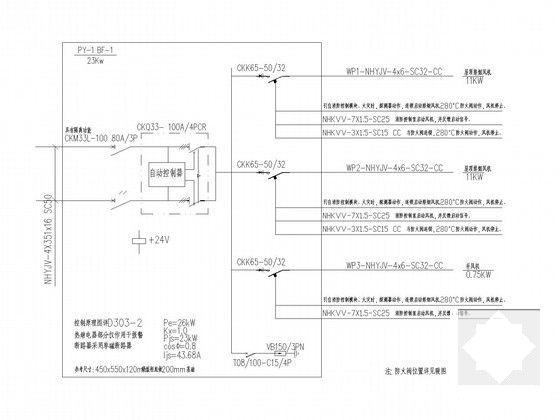

配电系统示意图

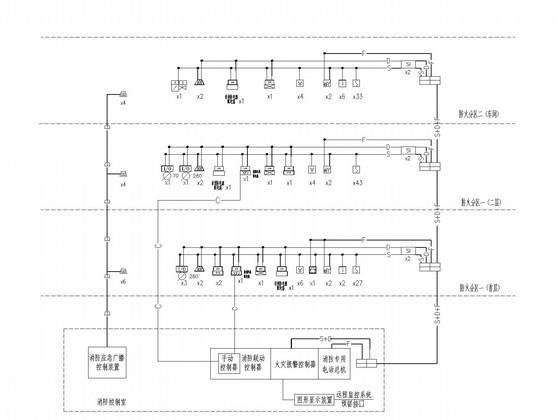

火灾报警系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
